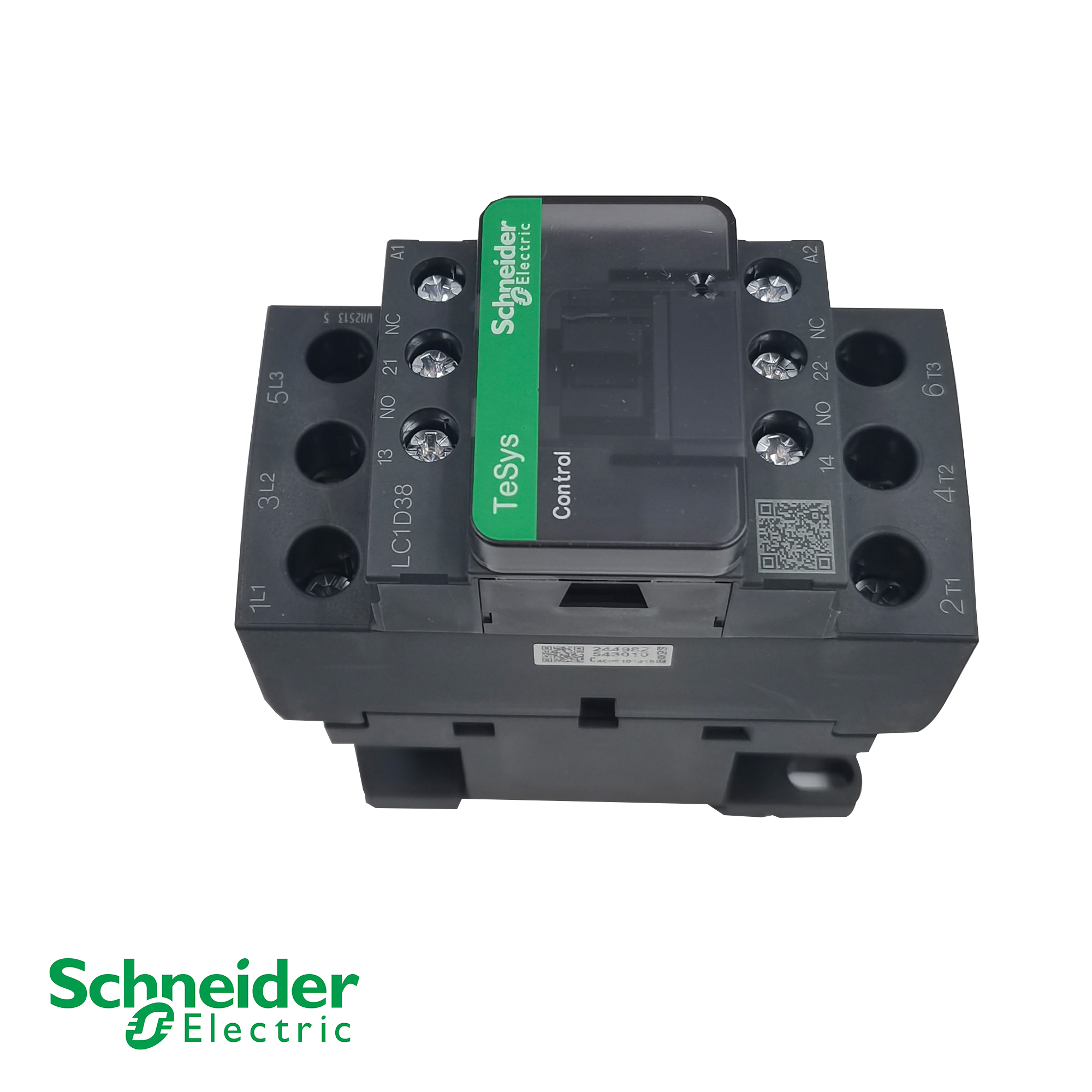

Schneider Electric LC1D38M7C TeSys D Contactor – 38A, 3‑Kutub, 18.5kW @ 400V (AC‑3)

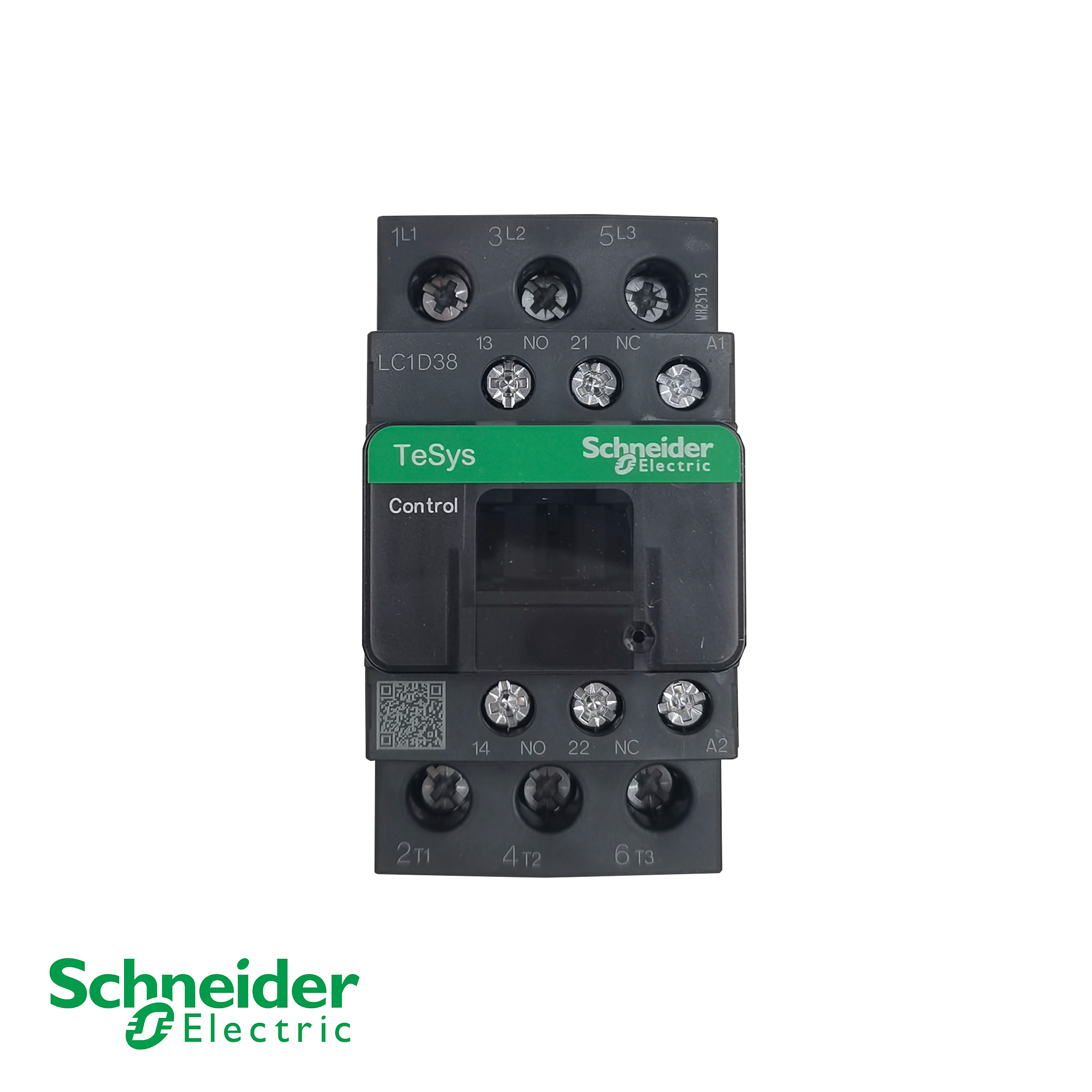

Schneider Electric LC1D38M7C TeSys D Contactor – 38A, 3‑Pole, 18.5kW @ 400V (AC‑3) - Image 2

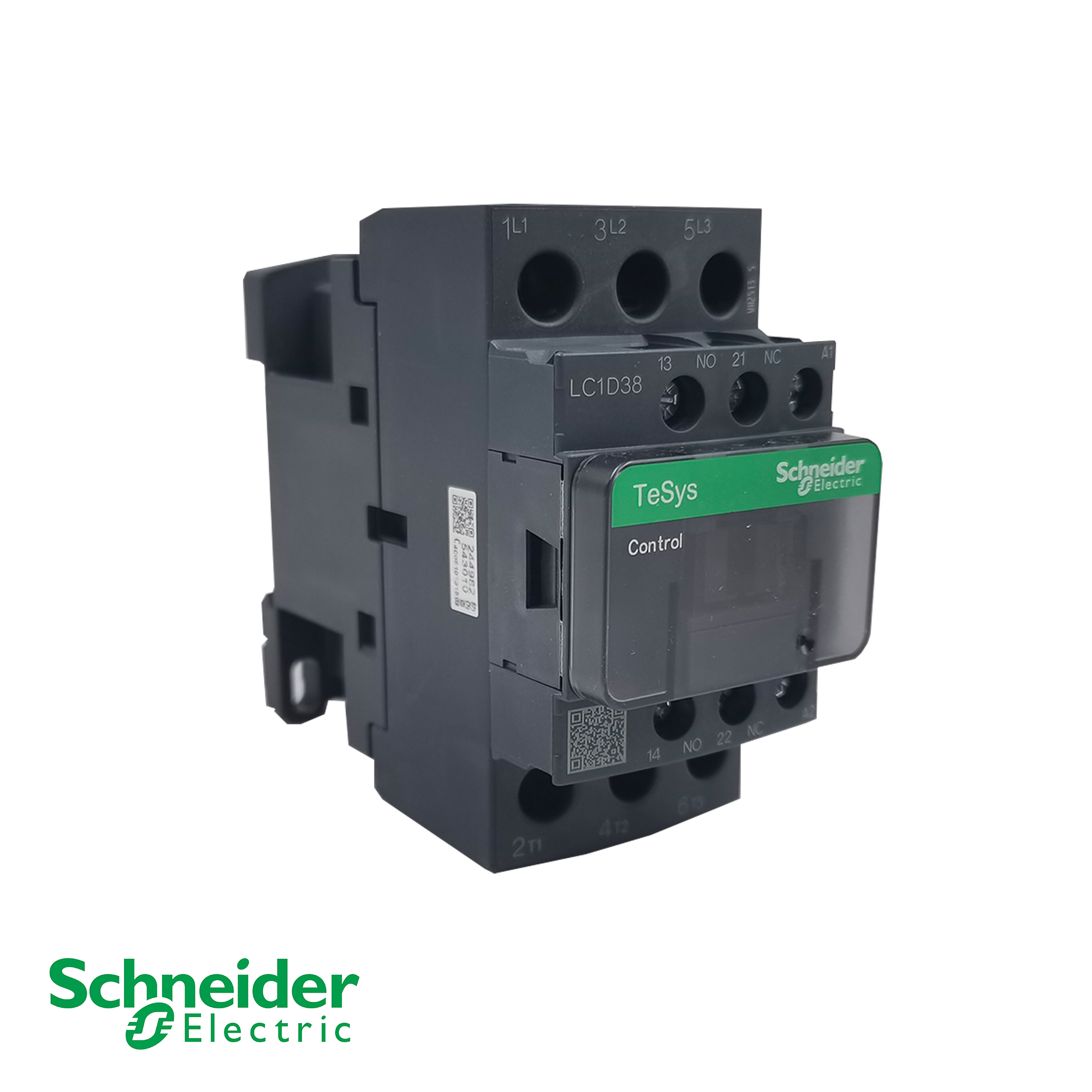

Schneider Electric LC1D38M7C TeSys D Contactor – 38A, 3‑Pole, 18.5kW @ 400V (AC‑3) - Image 3

Schneider Electric LC1D38M7C TeSys D Contactor – 38A, 3‑Kutub, 18.5kW @ 400V (AC‑3)

ParameterNilai
Jenis ProdukKontaktor Kuasa
Siri / JenamaTeSys D / TeSys Deca – Schneider Electric
Nombor ModelLC1D38M7C
Bilangan Kutub3 tiang (3P)
Komposisi Sentuhan Tiang3 TIDAK (biasanya terbuka)
Arus Operasi Terkadar (Ie) – AC‑3/AC‑3e @ ≤440V38A[rujukan:11]
Arus Operasi Terkadar – AC‑1 @ ≤440V50A[rujukan:12]
Kuasa Motor – AC‑3 @ 220‑230V9kW[rujukan:13]
Kuasa Motor – AC‑3 @ 380‑400V18.5kW[rujukan:14]
Kuasa Motor – AC‑3 @ 415‑440V18.5kW[rujukan:15]
Kuasa Motor – AC‑3 @ 500V18.5kW[rujukan:16]
Kuasa Motor – AC‑3 @ 660‑690V18.5kW[rujukan:17]
Kuasa Motor – AC‑3 @ 460‑480V (3 fasa)20 HP[rujukan:18]
Voltan Operasi Terkadar (Ue)≤ 690V AC (25‑400Hz) / ≤ 300V DC[rujukan:19]
Voltan Kawalan Gegelung220V AC (50/60Hz)[rujukan:20]
Kenalan Bantu1 NO + 1 NC (cermin NC diperakui)[rujukan:21]
Dimensi (T × L × D)85mm × 45mm × 92mm[rujukan:22]
Berat BersihLebih kurang 0.38 kg[rujukan:23]
PemasanganRel DIN (35mm) atau penetap skru[rujukan:24]
Kadar Operasi Maksimum3,600 kitaran/jam[rujukan:25]
Jangka Hayat Perkhidmatan Mekanikal15 juta operasi[rujukan:26]
Jangka Hayat Perkhidmatan Elektrik – AC‑31.4 juta kitaran pada arus undian[rujukan:27]
Suhu Operasi Ambien-25°C hingga +60°C[rujukan:28]
Piawaian & PersijilanIEC 60947‑4‑1, UL 508, CSA C22.2, CCC, EAC, Marin[rujukan:29]
Pematuhan Alam SekitarPremium Hijau (mematuhi RoHS/REACh)[rujukan:30]
Dapatkan Sebut Harga

Penerangan Produk

Pemutus litar perlindungan motor Eaton PKZM0-4 menawarkan perlindungan yang andal untuk motor kecil terhadap beban lampau, litar pintas dan kehilangan fasa. Dengan julat arus boleh laras 2.5–4A dan mekanisme pelantikan terma-magnet, ia memastikan perlindungan motor yang tepat dan cekap. Padat, tahan lama dan mudah dipasang pada rel DIN, ia sesuai untuk panel kawalan perindustrian, jentera dan aplikasi automasi.



Ciri-ciri Standard

  • Perlindungan beban lampau dengan mekanisme pelepasan haba untuk mencegah kerosakan beban lampau yang berterusan

  • Perlindungan litar pintas melalui fungsi pelindap magnet bertindak pantas

  • Kepekaan kegagalan fasa memastikan keselamatan semasa kehilangan atau ketidakseimbangan fasa

  • Operasi manual dengan suis ON/OFF bersepadu untuk kawalan motor langsung

  • Tetapan arus boleh laras dari 2.5 hingga 4A untuk padanan motor yang tepat

  • Petunjuk perjalanan untuk pengenalpastian keadaan kerosakan dengan cepat

  • Keserasian pemasangan rel DIN dan panel untuk pemasangan fleksibel

  • Keserasian aksesori dengan kenalan tambahan, trip shunt dan pelepasan voltan bawah

Spesifikasi Teknikal



ModelArus Terkadar (A)Julat Boleh Laras (A)Voltan Dinilai (V)Penilaian Kuasa (kW @400V)
PKZM0-0.630.63A0.4–0.63690V0.12kW
PKZM0-11A0.63–1690V0.18kW
PKZM0-2.52.5A1.6–2.5690V0.55kW
PKZM0-44A2.5–4690V1.5kW
PKZM0-6.36.3A4–6.3690V2.2kW
PKZM0-1010A6.3–10690V3kW
PKZM0-1212A8–12690V4kW
PKZM0-1616A10–16690V5.5kW



Pengilang: Schneider Electric
Model: LC1D38M7C
Jenis: Kontaktor Kuasa
Siri: TeSys D / TeSys Deca
Arus Terkadar (AC‑3 @ ≤440V): 38A
Kuasa Motor (AC‑3 @ 400V): 18.5kW
Voltan Gegelung: 220V AC (50/60Hz)
Kenalan Bantu: 1 NO + 1 NC (cermin NC diperakui)
Sambungan: Terminal pengapit skru

Schneider Electric LC1D38M7C ialah kontaktor 3 kutub daripada siri TeSys D, direka untuk kawalan motor dan pensuisan beban rintangan dalam aplikasi perindustrian. Dinilai pada 38A (AC-3) dengan kuasa motor 18.5kW pada 400V, ia sesuai untuk motor, pam, pemampat, penghantar dan sistem HVAC.[rujukan:0][rujukan:1] Gegelung AC 220V dengan operasi frekuensi dua (50/60Hz) membolehkan penyepaduan lancar dengan sistem kawalan AC standard.[rujukan:2] Dibina untuk persekitaran yang mencabar, siri TeSys D menawarkan reka bentuk padat selebar 45mm, kebolehpercayaan sentuhan yang tinggi dan pensijilan berbilang standard termasuk IEC, UL, CSA, CCC, EAC dan Marin.[rujukan:3]

  • Pensuisan Motor yang Boleh DipercayaiDinilai pada 38A (AC‑3/AC‑3e) dengan kuasa motor 18.5kW pada 400V, sesuai untuk pelbagai aplikasi pensuisan motor dan beban.[rujukan:4]

  • Gegelung AC Dwi-FrekuensiGegelung AC 220V (50/60Hz) membolehkan penyepaduan lancar dengan litar kawalan AC standard.[rujukan:5]

  • Kenalan Bantu Bersepadu: Sentuhan bantu 1 NO + 1 NC terbina dalam dengan pensijilan cermin NC mengurangkan blok luaran dan memudahkan pendawaian kawalan.[rujukan:6]

  • Pemasangan Padat & FleksibelLebar 45mm dengan rel DIN (35mm) atau pilihan pemasangan skru untuk pemasangan panel serba boleh.[rujukan:7]

  • Ketahanan TinggiJangka hayat mekanikal sehingga 15 juta operasi, jangka hayat elektrik sehingga 1.4 juta kitaran (AC‑3).[rujukan:8]

  • Suhu Operasi LebarPrestasi yang boleh dipercayai sehingga 60°C ambien.[rujukan:9]

  • Kelulusan & Kemampanan GlobalDiperakui mengikut piawaian IEC, UL, CSA, CCC, EAC dan Marin. Mematuhi Premium Hijau (RoHS/REACh).[rujukan:10]
