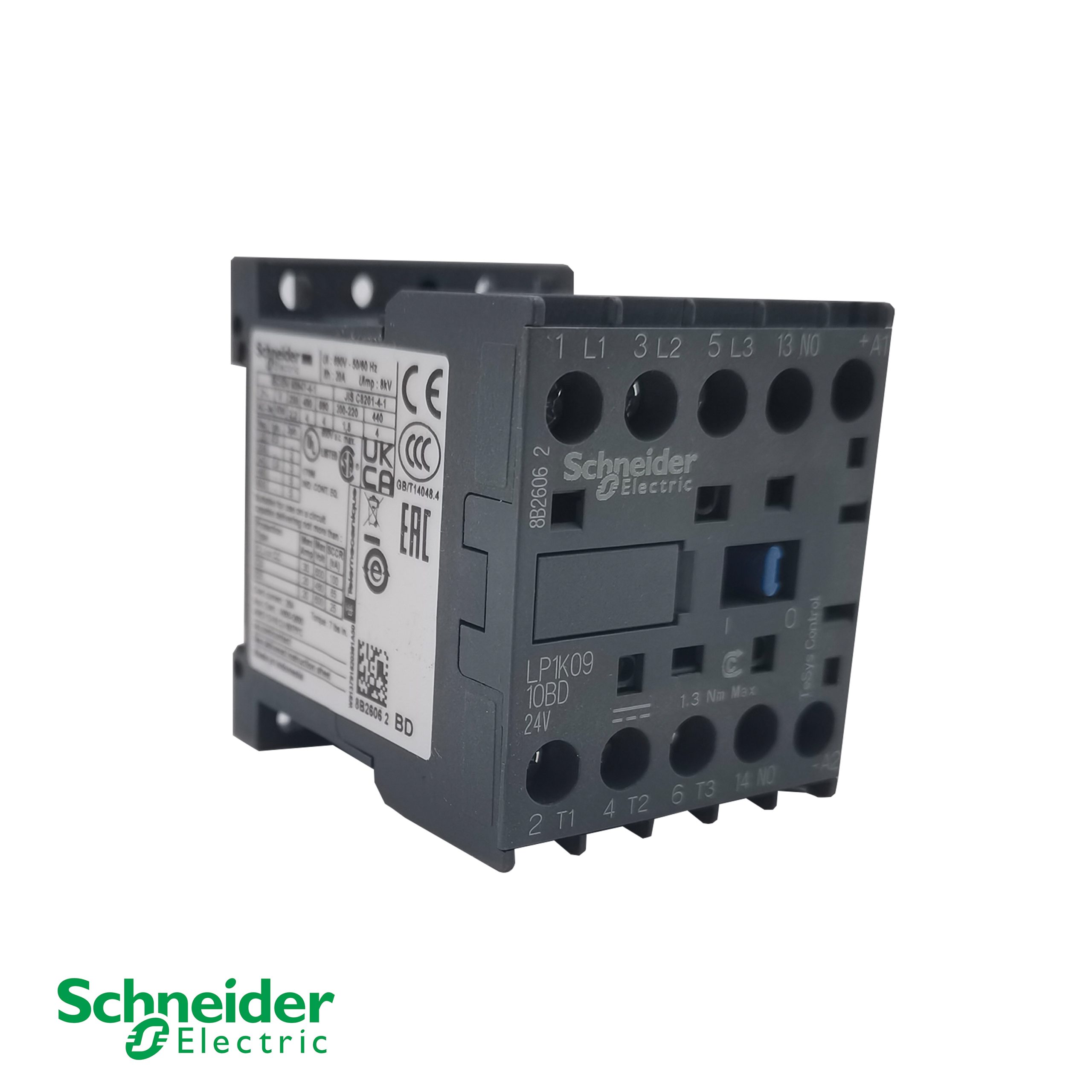

Schneider Electric LP1K0910BD Контактор TeSys K – 9А, 3‑полюсный, 4 кВт @ 400 В (AC‑3), катушка 24 В постоянного тока

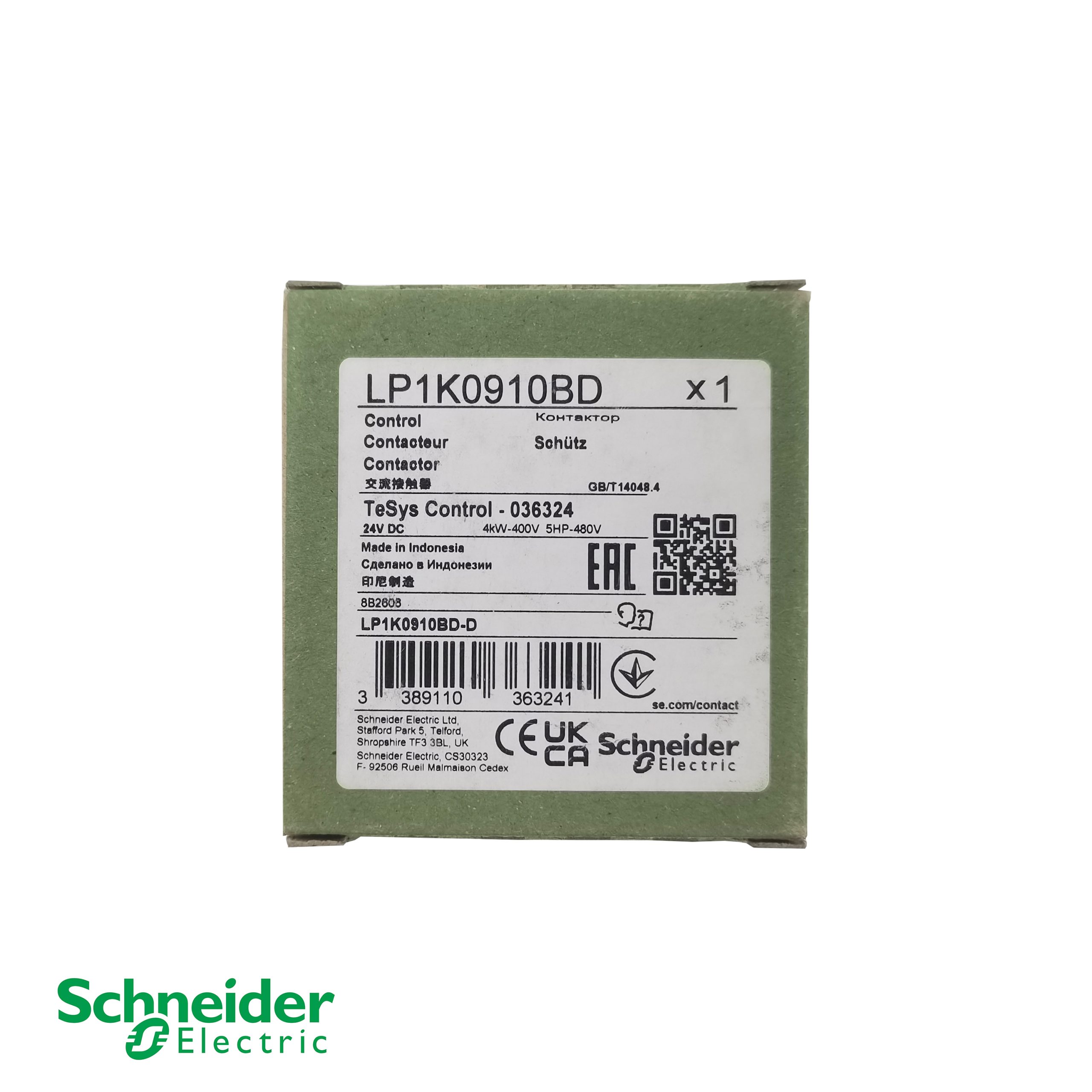

Schneider Electric LP1K0910BD TeSys K Contactor – 9A, 3‑Pole, 4kW @ 400V (AC‑3), 24V DC Coil — изображение 2
Schneider Electric LP1K0910BD TeSys K Contactor – 9A, 3‑Pole, 4kW @ 400V (AC‑3), 24V DC Coil — изображение 3

Schneider Electric LP1K0910BD Контактор TeSys K – 9А, 3‑полюсный, 4 кВт @ 400 В (AC‑3), катушка 24 В постоянного тока

ПараметрЦенить
Тип продуктаМиниатюрный силовой контактор
Серия / БрендTeSys K / Schneider Electric
Номер моделиLP1K0910BD
Количество полюсов3-полюсный
Конфигурация основных контактов3 NO (нормально разомкнутые)
Номинальный рабочий ток (Ie) – AC‑3 при ≤440 В9А[reference:9]
Номинальный рабочий ток – AC‑1 при ≤440 В20А[reference:10]
Номинальный рабочий ток – AC‑4 при 400 В6А[reference:11]
Питание двигателя – AC‑3 при 400 В4 кВт[reference:12]
Мощность двигателя – AC‑4 @ 400В2,2 кВт[reference:13]
Номинальное рабочее напряжение (Ue)690В AC[reference:14]
Номинальное напряжение изоляции (Ui)690 В
Напряжение управления катушкой24 В постоянного тока
Вспомогательные контакты1 НЗ (встроенный)[reference:15]
Тип подключенияВинтовые клеммы[reference:16]
Габариты (Ш × В × Г)45 мм × 58 мм × 57 мм[reference:17]
Вес неттоПрибл. 0,225 кг
МонтажDIN-рейка (35 мм) или крепление на панель[reference:18]
Максимальная рабочая скорость600 циклов/час[reference:19]
Степень защитыIP20 (защита от прикосновения пальцами)[reference:20]
Рабочая температура окружающей среды‑25°C до +50°C[reference:21][reference:22]
Стандарты и сертификацияIEC 60947, UL, CSA, CCC, EAC[reference:23]
Соблюдение экологических нормGreen Premium (соответствует RoHS/REACh); Углеродный след: 119 кг CO₂ экв[reference:24]
Получить предложение

Описание продукта

Кнопочные переключатели серии AM30 диаметром 30 мм предназначены для панелей управления промышленного оборудования и предлагают как версии с подсветкой, так и без нее, что позволяет удовлетворить различные потребности в индикации и управлении. Благодаря стандартному монтажному отверстию 30 мм, серия предлагает несколько вариантов исполнения — включая утопленные, выдвижные, грибовидные, селекторные и кнопочные — что делает ее подходящей для различных областей управления. Переключатели доступны с конфигурацией контактов 1NO, 1NC или комбинированной конфигурацией и имеют степень защиты передней панели до IP65, обеспечивая надежную работу в условиях пыли, масла или влаги. Различные варианты напряжения подсветки улучшают видимость индикации состояния. Благодаря прочной конструкции, гибкой конфигурации и стабильной работе, серия AM30 широко используется в промышленном оборудовании, шкафах управления производственных линий и системах автоматизации.

Стандартные функции

  • Варианты привода: доступны в утопленном, удлиненном, грибовидном, селекторном и ключевом исполнении.

  • Варианты подсветки: Поддерживаются как конфигурации с подсветкой, так и без нее.

  • Модульные контактные блоки: могут быть сконфигурированы с комбинациями 1НО, 1НЗ, 2НО, 2НЗ или 1НО+1НЗ.

  • Надежная работа контактов: разработан для стабильного и стабильного электрического переключения.

  • Защита от воздействия окружающей среды: передняя панель имеет степень защиты IP65 от пыли и воды.

  • Стандартный монтаж: монтажное отверстие диаметром 30 мм для легкой установки и замены.

  • Диапазон напряжения освещения: Совместимость с модулями ламп переменного/постоянного тока 6 В / 12 В / 24 В и 110–240 В переменного тока.

  • Прочная конструкция: изготовлена из надежных материалов, подходящих для промышленных условий.

Технические характеристики



МодельОписаниеТекущий рейтингНапряжение питания
AM30-FNНеподсвечиваемая утопленная кнопка, 1НО или 1НЗ3 – 10 А—
AM30-FL-24Подсвечиваемая утопленная кнопка, светодиодного типа, 1 шт.3 – 10 А24 В переменного/постоянного тока
AM30-FL-220Подсвечиваемая утопленная кнопка, 1НО+1НЗ3 – 10 А220–240 В переменного тока
AM30-EXУдлинённая кнопка привода, без подсветки.3 – 10 А—
AM30-EXL-24Удлинённая подсвечиваемая кнопка, светодиодный модуль3 – 10 А24 В переменного/постоянного тока
AM30-MRКнопка в форме гриба (40 мм), с фиксированным или кратковременным нажатием.3 – 10 А—
AM30-MRL-24Подсвечиваемая кнопка в форме гриба, светодиодного типа.3 – 10 А24 В переменного/постоянного тока
AM30-SLДвухпозиционный переключатель, 1НО+1НЗ3 – 10 А—
AM30-SL3Трехпозиционный переключатель режимов, кратковременный/фиксированный3 – 10 А—
AM30-KYПереключатель с ключом, 1НО+1НЗ3 – 10 А—
AM30-EMГрибовидный выключатель аварийной остановки, поворотный фиксатор3 – 10 А—
AM30-EML-24Аварийная остановка с подсветкой, светодиодный индикатор3 – 10 А24 В переменного/постоянного тока
AM30-PLИндикатор подсветки только с пилотным управлением (без выключателя)—24 В / 110 В / 220 В переменного/постоянного тока



Schneider Electric LP1K0910BD Контактор TeSys K – 9А, 3‑полюсный, 4 кВт @ 400 В (AC‑3), катушка 24 В постоянного тока

Производитель: Шнайдер Электрик
Модель: LP1K0910BD
Тип: Миниатюрный силовой контактор
Ряд: TeSys K
Номинальный ток (AC‑3 при ≤440 В): 9А
Мощность двигателя (AC‑3 при 400 В): 4 кВт
Напряжение катушки: 24 В постоянного тока
Вспомогательные контакты: 1 шт. (встроенный)
Связь: Винтовые клеммные зажимы

Компактный 3‑полюсный контактор Schneider Electric LP1K0910BD из серии TeSys K предназначен для управления двигателями и коммутации резистивных нагрузок в промышленных применениях. Номинальная мощность 9А (AC‑3) с мощностью двигателя 4 кВт при 400В идеально подходит для небольших двигателей, насосов, конвейеров и цепей освещения. Катушка 24В DC обеспечивает бесшовную интеграцию с ПЛК и электронными системами управления. Серия TeSys K, оснащенная встроенным вспомогательным контактом 1НО и винтовыми клеммами, предлагает высокое соотношение производительности и компактности, что делает ее одним из самых маленьких контакторов на рынке[reference:0]. Сертифицированный по многим стандартам (IEC, UL, CSA, CCC, EAC), он обеспечивает надежную работу для промышленных, инфраструктурных и строительных применений[reference:1].

  • Компактный и экономичный дизайн: Ширина 45 мм с возможностью монтажа на DIN-рейку или панель, идеально подходит для шкафов управления с ограниченным пространством[reference:2].

  • Работа катушки постоянного тока: Напряжение катушки 24В DC обеспечивает прямую интеграцию с ПЛК и электронными системами управления[reference:3].

  • Надежное переключение двигателей: Номинальная мощность 9А (AC‑3/AC‑3e) с мощностью двигателя 4 кВт при 400В, подходит для небольших двигателей и коммутации нагрузок[reference:4].

  • Встроенный вспомогательный контакт: Интегрированный вспомогательный контакт 1 НО уменьшает потребность во внешних блоках и упрощает коммутацию управления[reference:5].

  • Надежные винтовые зажимные клеммы: Защищенные от прикосновения пальцами винтовые клеммы IP20 с североамериканской и международной маркировкой обеспечивают безопасную и надежную коммутацию[reference:6].

  • Бесшумная работа: Конструкция с управлением от постоянного тока рекомендуется для зон, чувствительных к шуму и источникам питания с высоким уровнем помех[reference:7].

  • Глобальные сертификаты и экологичность: Сертифицирован по многим стандартам (IEC, UL, CSA, CCC, EAC) и соответствует стандарту Green Premium (RoHS/REACh), общий углеродный след жизненного цикла составляет 119 кг CO₂ экв[reference:8].
