Контактор Schneider Electric LC1D80M7C TeSys D – 80 А, 3-полюсный, 37 кВт при 400 В (AC-3)

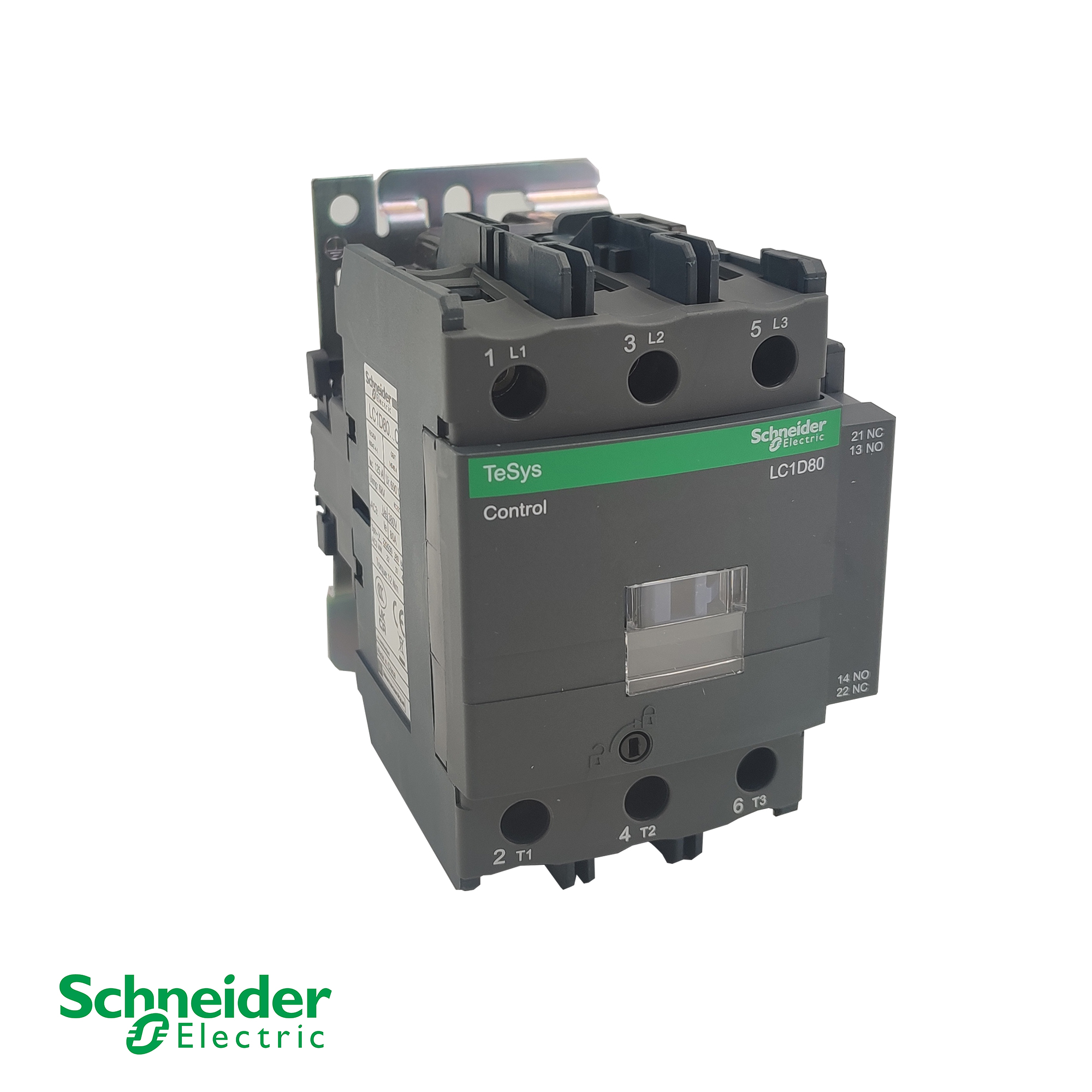

Schneider Electric LC1D80M7C TeSys D Contactor – 80A, 3‑Pole, 37kW @ 400V (AC‑3) — изображение 2

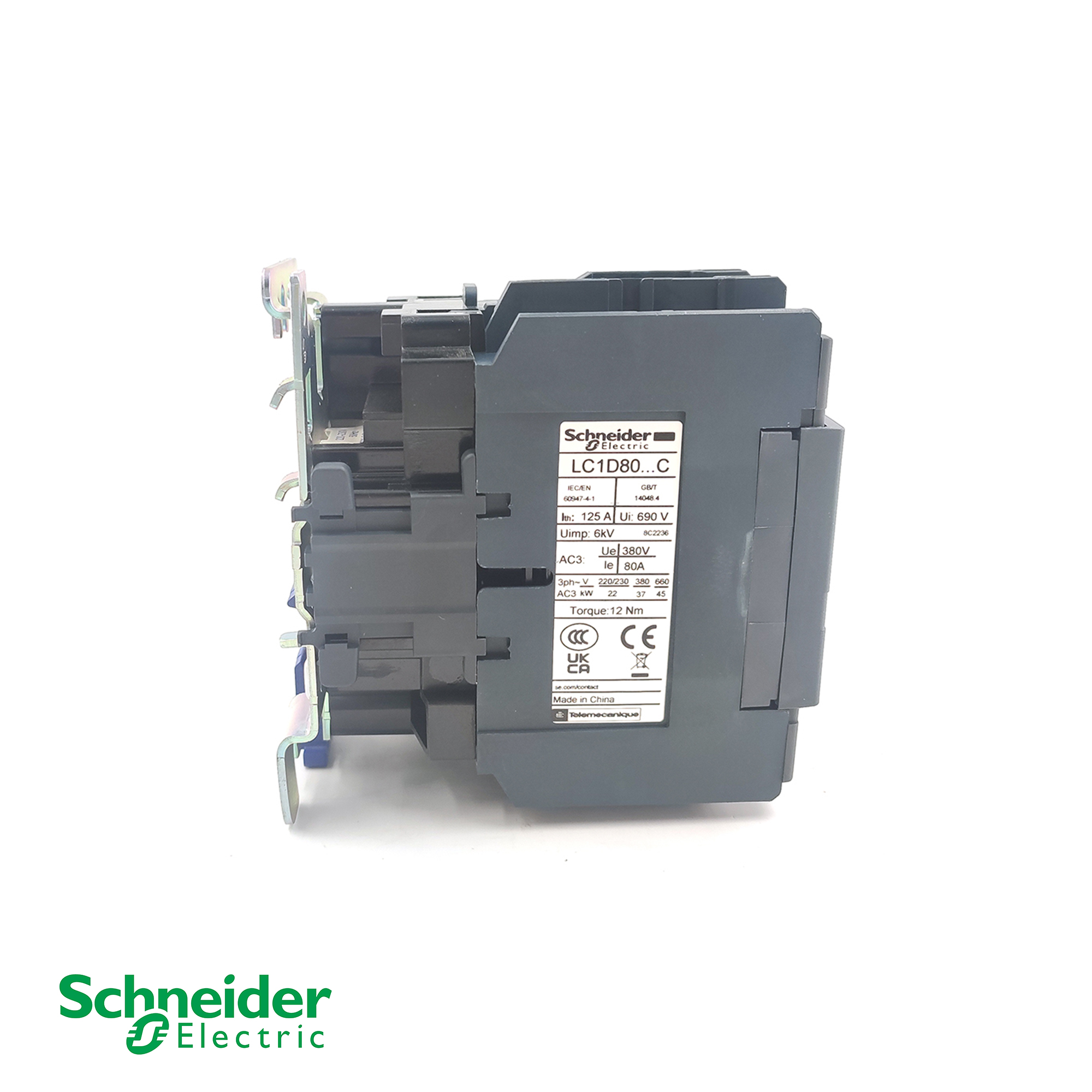

Schneider Electric LC1D80M7C TeSys D Contactor – 80A, 3‑Pole, 37kW @ 400V (AC‑3) — изображение 3

Контактор Schneider Electric LC1D80M7C TeSys D – 80 А, 3-полюсный, 37 кВт при 400 В (AC-3)

ПараметрЦенить
Тип продуктаСиловой контактор
Серия / БрендTeSys D / TeSys Deca – Schneider Electric
Номер моделиLC1D80M7C
Количество полюсов3-полюсный (3P)
Состав контактной группы полюса3 NO (нормально разомкнутые)
Номинальный рабочий ток (Ie) – AC‑3/AC‑3e при ≤440 В80А
Номинальный рабочий ток – AC‑1 при ≤440 В125А
Мощность двигателя – AC‑3 при 220‑240 В22 кВт
Мощность двигателя – AC‑3 при 380‑400 В37 кВт
Мощность двигателя – AC‑3 при 415‑440 В45 кВт
Питание двигателя – AC‑3 при 500 В55 кВт
Мощность двигателя – AC‑3 при 660‑690 В45 кВт
Питание двигателя – AC‑3 при 460‑480 В (3 фазы)60 л.с.
Номинальное рабочее напряжение (Ue)≤ 690 В переменного тока (25–400 Гц) / ≤ 300 В постоянного тока
Напряжение управления катушкой220 В переменного тока (50/60 Гц)
Вспомогательные контакты1 НО + 1 НЗ
Номинальное напряжение изоляции (Ui)1000 В
Номинальное импульсное выдерживаемое напряжение (Uimp)6 кВ
Габариты (В × Ш × Г)130 мм × 85 мм × 127 мм
МонтажКрепление на DIN-рейку (35 мм/75 мм) или винты.
Рабочая температура окружающей средыот -5°C до +60°C
Стандарты и сертификацияIEC 60947, GB/T 14048, CCC, CE, UKCA
Получить предложение

Описание продукта

Автоматический выключатель Schneider Electric C25F32M220 в литом корпусе — это высокопроизводительный выключатель нового поколения ComPacT NSX (рама NSX250H), обеспечивающий превосходную отключающую способность для сложных систем распределения электроэнергии в промышленности и коммерческих сетях. С током 70 кА при 415 В переменного тока он обеспечивает надежную защиту от короткого замыкания, селективность по перегрузке и стабильную работу в магистральных линиях электропередачи, центрах управления двигателями и критически важных нагрузках. Компактная конструкция, электронные или термомагнитные варианты отключения, а также интеграция с EcoStruxure Power делают его идеальным решением для современных распределительных щитов, требующих высокой производительности и возможностей подключения.

Стандартные функции

  • Номинальный ток 250 АПодходит для мощных питателей и электродвигателей с током до 250 А.

  • Отключающая способность 70 кА при напряжении 415 В переменного тока.Исключительные характеристики защиты от короткого замыкания — идеально подходит для промышленных сетей с высокой частотой отказов.

  • Блок срабатывания MicroLogic или TMDРегулируемая защита (низковольтная/низковольтная или тепломагнитная) для точной координации и применения в двигателях/генераторах.

  • 3-полюсная стационарная конструкцияКомпактные габариты (105 мм Ш × 161 мм В × 86 мм Г) — оптимизируют пространство внутри панелей.

  • Гибкие соединения и аксессуарыПоддерживает клеммы, планки и дополнительные функции, такие как шунтирующие/УФ-защита или защита от утечки на землю.

  • Глобальные сертификатыСоответствует стандартам IEC 60947, CCC, EAC, требованиям для морской отрасли — отвечает мировым стандартам.

Технические характеристики

ПараметрЦенить
ТипАвтоматический выключатель в литом корпусе (MCCB), ComPacT NSX250H
Номер заказаC25F32M220
Поляки3P (3 полюса 3d)
Номинальный ток (In)250 А
Отключающая способность (Icu при 415 В переменного тока)70 кА
Единица отключенияMicroLogic (электронный) или TMD (тепломагнитный)
Номинальное напряжение (Ue)до 690 В переменного тока
Стандарты и сертификацияIEC 60947, CCC, EAC, Marine

Производитель: Шнайдер Электрик
Модель: LC1D80M7C
Тип: Силовой контактор
Ряд: TeSys D / TeSys Deca
Номинальный ток (AC‑3 при ≤440 В): 80А
Мощность двигателя (AC‑3 при 400 В): 37 кВт
Напряжение катушки: 220 В переменного тока (50/60 Гц)
Вспомогательные контакты: 1 НО + 1 НЗ
Связь: Винтовые клеммные зажимы

Контактор Schneider Electric LC1D80M7C — это 3-полюсный контактор из серии TeSys D, предназначенный для управления двигателями и коммутации резистивных нагрузок в промышленных условиях. Рассчитанный на ток 80 А (AC-3) с мощностью двигателя 37 кВт при напряжении 400 В, он идеально подходит для двигателей, насосов, компрессоров, конвейеров и систем ОВК.[reference:0][reference:1] Катушка переменного тока 220 В с двухчастотным режимом работы (50/60 Гц) обеспечивает бесшовную интеграцию со стандартными системами управления переменным током.[reference:2][reference:3] Созданная для работы в сложных условиях, серия TeSys D отличается компактным дизайном, высокой износостойкостью контактов и многоуровневой сертификацией, включая CCC, CE и UKCA.[reference:4][reference:5]

  • Надежное переключение двигателейРассчитан на ток 80 А (AC-3/AC-3e) с мощностью двигателя 37 кВт при напряжении 400 В, подходит для широкого спектра применений в области переключения двигателей и нагрузок.[reference:6][reference:7]

  • Двухчастотная катушка переменного токаКатушка переменного тока 220 В (50/60 Гц) обеспечивает бесшовную интеграцию со стандартными цепями управления переменным током.[reference:8][reference:9]

  • Встроенные вспомогательные контактыВстроенные вспомогательные контакты 1 НЗ + 1 НЗ уменьшают количество внешних блоков и упрощают схему управления.[reference:10][reference:11]

  • Высокий рейтинг AC-1: Поддерживает ток до 125 А (AC-1) для резистивных нагрузок, обеспечивая гибкость, выходящую за рамки применения в системах переключения двигателей.[reference:12]

  • Надежные винтовые зажимные клеммы: Надежная проводка с винтовыми соединениями для безопасных и низкоомных выводов.[reference:13]

  • Компактное и гибкое крепление: Варианты крепления на DIN-рейку (35 мм/75 мм) или винты для универсальной установки панели.[ссылка:14]

  • Глобальные разрешенияСертифицировано по стандартам CCC, CE и UKCA, соответствует стандартам IEC 60947 и GB/T 14048.[reference:15][reference:16]
