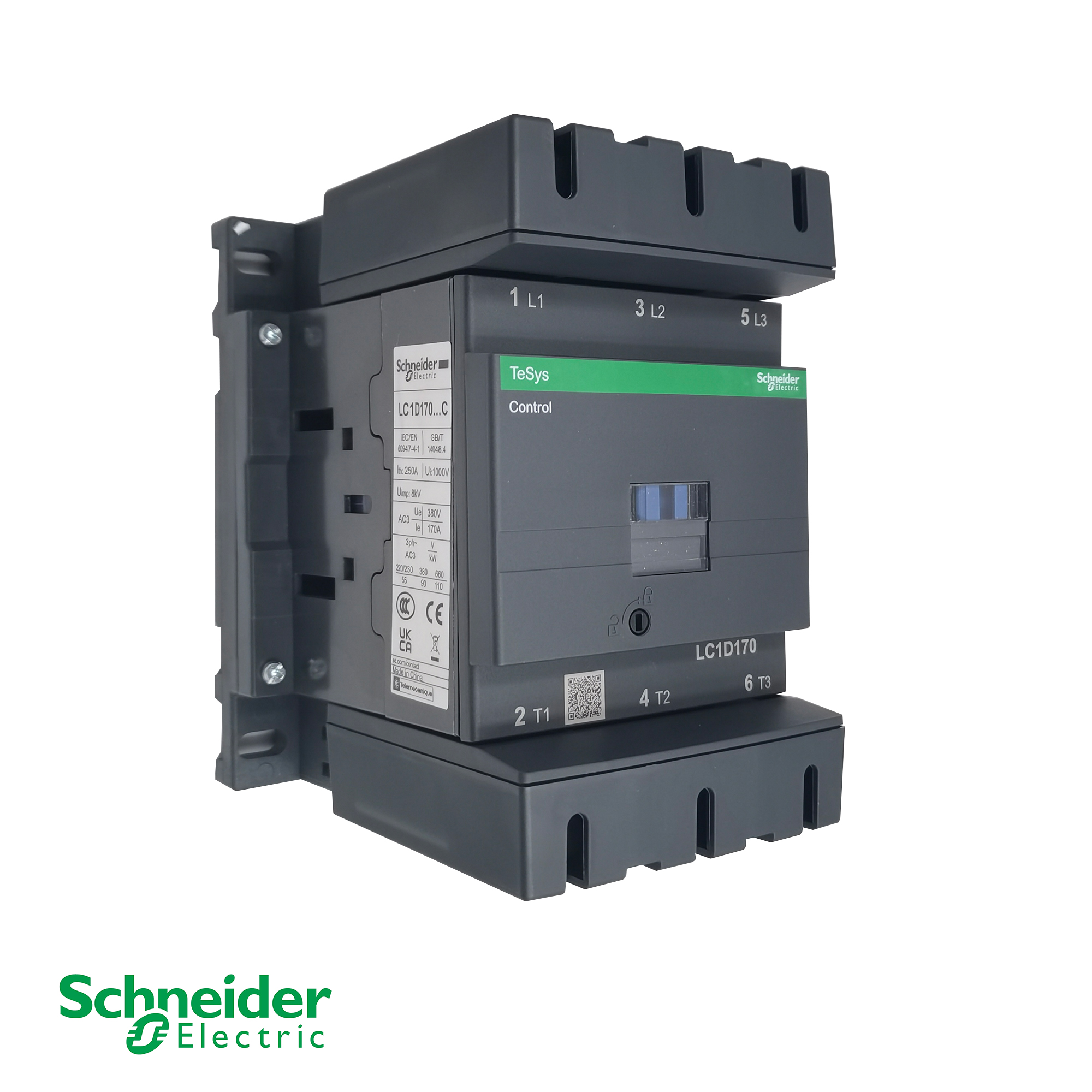

Контактор Schneider Electric LC1D17000M7C TeSys D – 170 А, 3-полюсный, 90 кВт при 400 В (AC-3)

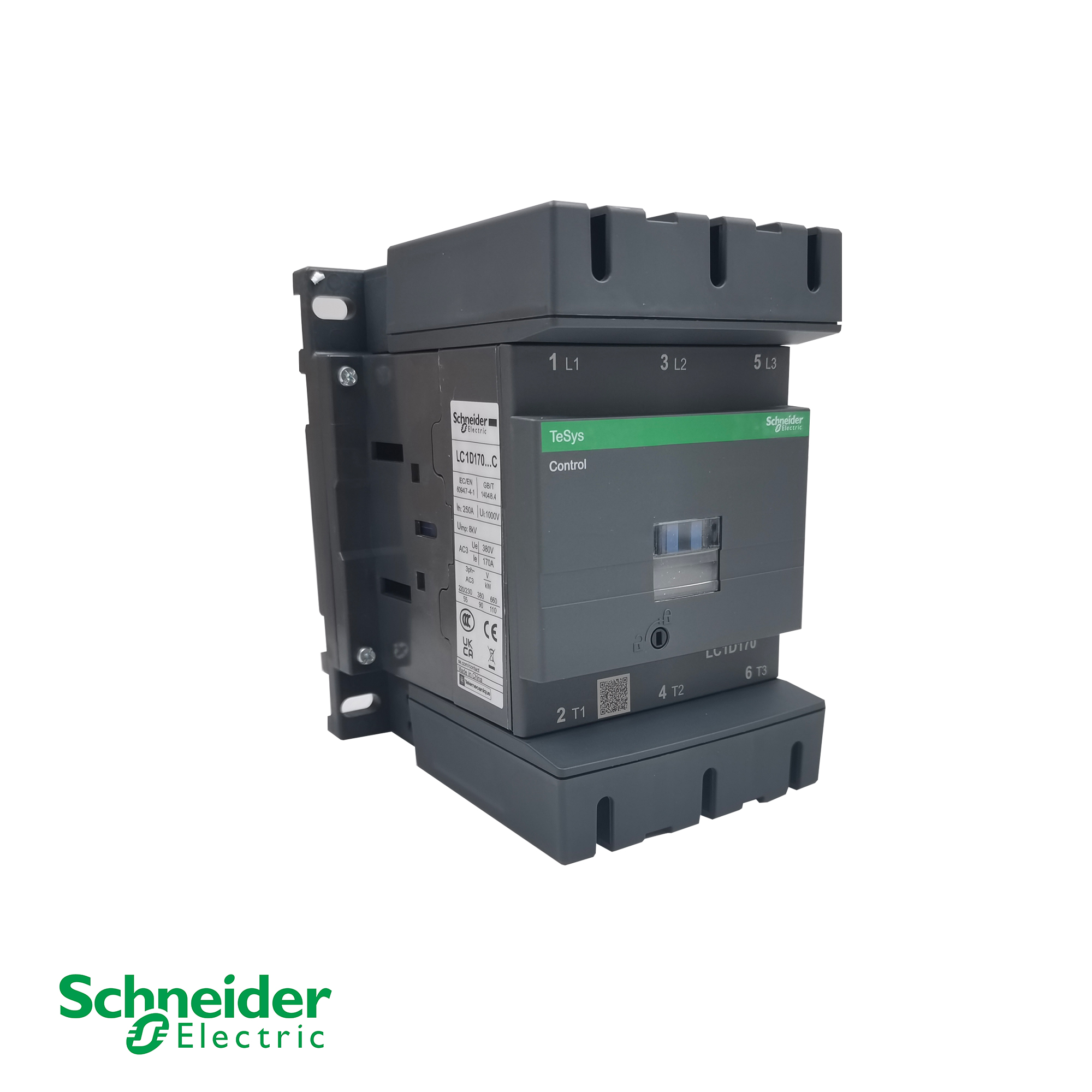

Schneider Electric LC1D17000M7C TeSys D Contactor – 170A, 3‑Pole, 90kW @ 400V (AC‑3) — изображение 2
Schneider Electric LC1D17000M7C TeSys D Contactor – 170A, 3‑Pole, 90kW @ 400V (AC‑3) — изображение 3

Контактор Schneider Electric LC1D17000M7C TeSys D – 170 А, 3-полюсный, 90 кВт при 400 В (AC-3)

ПараметрЦенить
Тип продуктаСиловой контактор
Серия / БрендTeSys D / TeSys Deca – Schneider Electric
Номер моделиLC1D17000M7C
Количество полюсов3-полюсный (3P)
Состав контактной группы полюса3 NO (нормально разомкнутые)
Номинальный рабочий ток (Ie) – AC‑3 при ≤440 В170А
Номинальный рабочий ток – AC‑1 при ≤440 В200А
Мощность двигателя – AC‑3 при 220‑240 В55 кВт
Мощность двигателя – AC‑3 при 380‑400 В90 кВт
Мощность двигателя – AC‑3 при 415‑440 В100 кВт
Питание двигателя – AC‑3 при 500 В110 кВт
Мощность двигателя – AC‑3 при 660‑690 В110 кВт
Номинальное рабочее напряжение (Ue)≤ 1000 В переменного тока / ≤ 300 В постоянного тока
Номинальное напряжение изоляции (Ui)1000 В (IEC 60947‑4‑1)
Напряжение управления катушкой220 В переменного тока (50/60 Гц)
Вспомогательные контактыНет (базовая конфигурация)
Тип подключенияВинтовые клеммы / соединения шин
Габариты (В × Ш × Г)150 мм × 60 мм × 150 мм
Вес неттоПримерно 3,0 кг
МонтажМонтаж на DIN-рейку или панель
Срок службы механических узлов8 миллионов операций
Срок службы электрооборудования – AC‑30,8 миллиона циклов при 150 А
Рабочая температура окружающей средыот -25°C до +60°C
Стандарты и сертификацияIEC 60947‑4‑1, CCC
Получить предложение

Описание продукта

Pepperl+Fuchs NBB15-U1-A2 — это легендарный универсальный индуктивный датчик диаметром 15 мм из серии VariKont, самого популярного в мире бесконтактного выключателя прямоугольного типа. Благодаря уникальной активной чувствительной поверхности, которую можно расположить с любой из четырех сторон простым поворотом клеммной головки, он обеспечивает непревзойденную гибкость монтажа. Большой клеммный отсек с клеммами типа «клетка» и дополнительными выходами PNP NO+NC делает его идеальным выбором для конвейерных систем, упаковочных машин, сборочных линий и общей автоматизации, где требуется быстрая установка и максимальная универсальность.

Стандартные функции

  • Диапазон срабатывания датчика заподлицо 15 мм: Надежно обнаруживает все металлы, даже сквозь неметаллические покрытия.

  • Активная лицевая панель с 4 сторонами (VariKont)Поворачивайте клеммную головку с шагом в 90° — датчик может “смотреть” влево, вправо, вверх или вниз без дополнительных кронштейнов.

  • Дополнительные выходные сигналы PNPОдновременная проверка NO + NC в одном датчике — устраняет необходимость в двух отдельных переключателях.

  • Большой терминальный отсекКлеммы с зажимным креплением подходят для проводов сечением 0,34–1,5 мм² — быстрая проводка без использования инструментов.

  • Высокая частота переключенияДиапазон частот: 0–1000 Гц — идеально подходит для обнаружения быстро движущихся целей.

  • Двойные светодиодные индикаторыЖелтый (выходной сигнал) + зеленый (мощность) видны со всех сторон.

Технические характеристики

ПараметрЦенить
ТипИндуктивный датчик приближения, прямоугольный VariKont
Номер заказаNBB15-U1-A2
Диапазон обнаружения (Sn)15 мм (заподлицо)
Тип выхода4-проводной DC PNP, NO + NC комплементарный
Рабочее напряжение10 … 30 В постоянного тока
Частота переключения0 … 1000 Гц
Ток холостого хода≤ 15 мА
Ток нагрузки≤ 200 мА на выход
Падение напряжения≤ 2,5 В
Материал корпусаПА 6 (полиамид), черный
Активное лицоПоворот с шагом 90° (четырехстороннее определение положения).
СвязьКлеммный отсек с клеммами типа "клетки" (0,34–1,5 мм²)
Степень защитыIP67
Рабочая температура–25 °C … +85 °C
Светодиодные индикаторыЗеленый (мощность), желтый (выходная мощность)
УтвержденияUL, CSA, CE

Производитель: Шнайдер Электрик
Модель: LC1D17000M7C
Тип: Силовой контактор
Ряд: TeSys D / TeSys Deca
Номинальный ток (AC‑3 при ≤440 В): 170А
Мощность двигателя (AC‑3 при 400 В): 90 кВт
Напряжение катушки: 220 В переменного тока (50/60 Гц)
Вспомогательные контакты: Нет (базовая модель)
Связь: Винтовые клеммы / соединения шин

Контактор Schneider Electric LC1D17000M7C — это 3-полюсный контактор из серии TeSys D, предназначенный для управления двигателями и коммутации резистивных нагрузок в сложных промышленных условиях. Рассчитанный на ток 170 А (AC-3) с мощностью двигателя 90 кВт при напряжении 400 В, он идеально подходит для крупных двигателей, насосов, компрессоров, конвейеров и систем ОВК[reference:0]. Катушка переменного тока 220 В с двухчастотным режимом работы (50/60 Гц) обеспечивает бесшовную интеграцию со стандартными системами управления переменным током[reference:1][reference:2]. Созданный для работы в сложных условиях, контактор серии TeSys D отличается высокой износостойкостью контактов, компактной конструкцией и сертификацией CCC для использования в Китае[reference:3].

  • Высокая коммутационная способность двигателя: Номинальный ток 170 А (AC-3) с мощностью двигателя 90 кВт при напряжении 380-400 В, подходит для сложных задач переключения двигателей и нагрузок [ссылка:4].

  • Двухчастотная катушка переменного токаКатушка переменного тока 220 В (50/60 Гц) обеспечивает бесшовную интеграцию со стандартными цепями управления переменным током [ссылка:5][ссылка:6].

  • Высокая допустимая нагрузка: Поддерживает ток до 200 А (AC‑1 при ≤440 В) для резистивных нагрузок, обеспечивая гибкость, выходящую за рамки применения в системах управления двигателями[reference:7][reference:8].

  • Широкий диапазон напряженийНоминальное рабочее напряжение до 1000 В переменного тока и 300 В постоянного тока, подходит для различных применений[reference:9][reference:10].

  • Защищенные соединения: Клеммы с винтовыми зажимами и соединения шин для надежных и низкоомных соединений [ссылка:11][ссылка:12].

  • Компактное и гибкое крепление: Поддерживает как монтаж на DIN-рейку, так и на панель для универсальной установки [ссылка:13].

  • Глобальные разрешения: Сертифицировано CCC для использования в Китае, соответствует международным стандартам качества и безопасности [ссылка:14].
