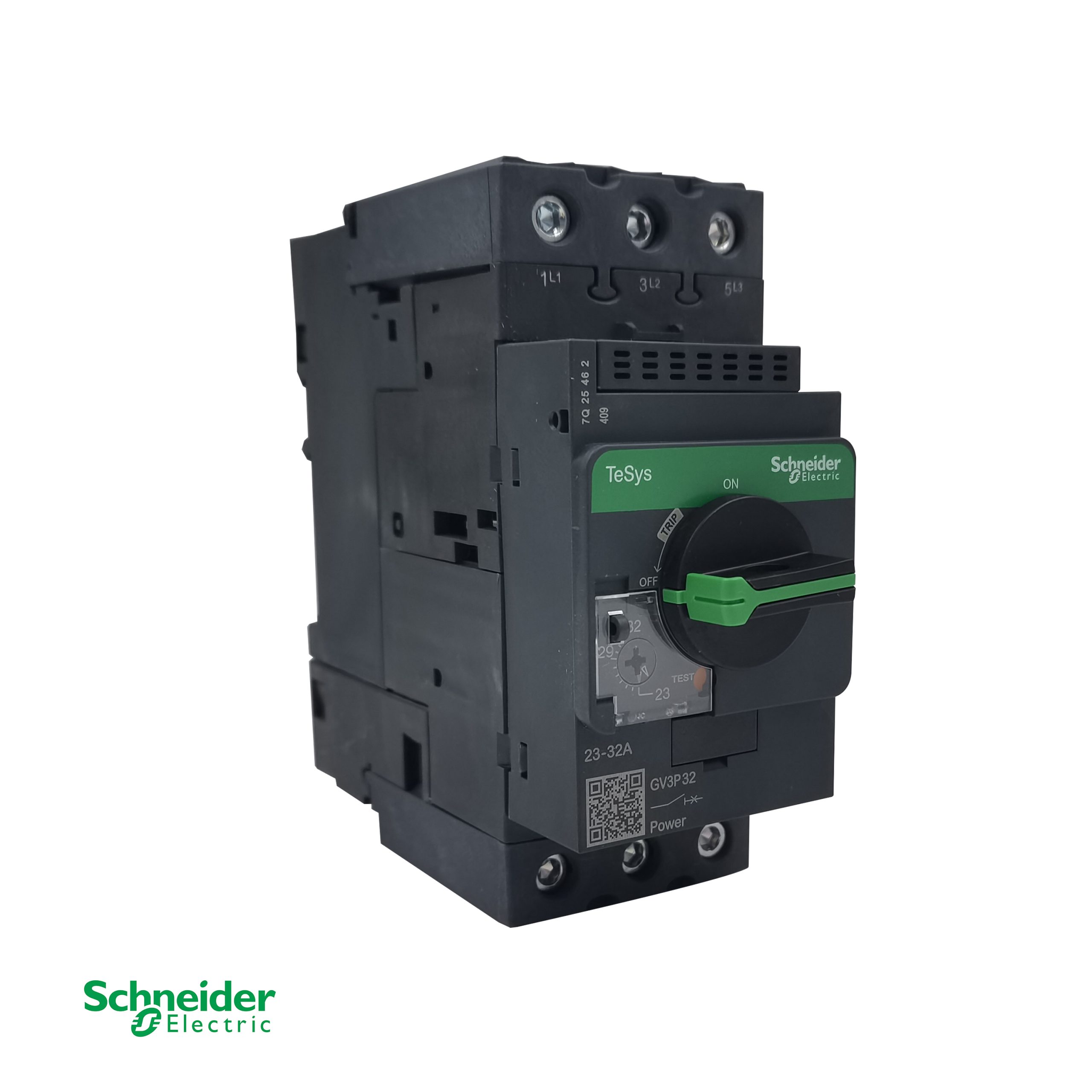

Schneider Electric GV3P32 TeSys GV3 Автоматический выключатель для защиты двигателя – 32А, 3‑полюсный, 15кВт @ 400В, тепломагнитная защита

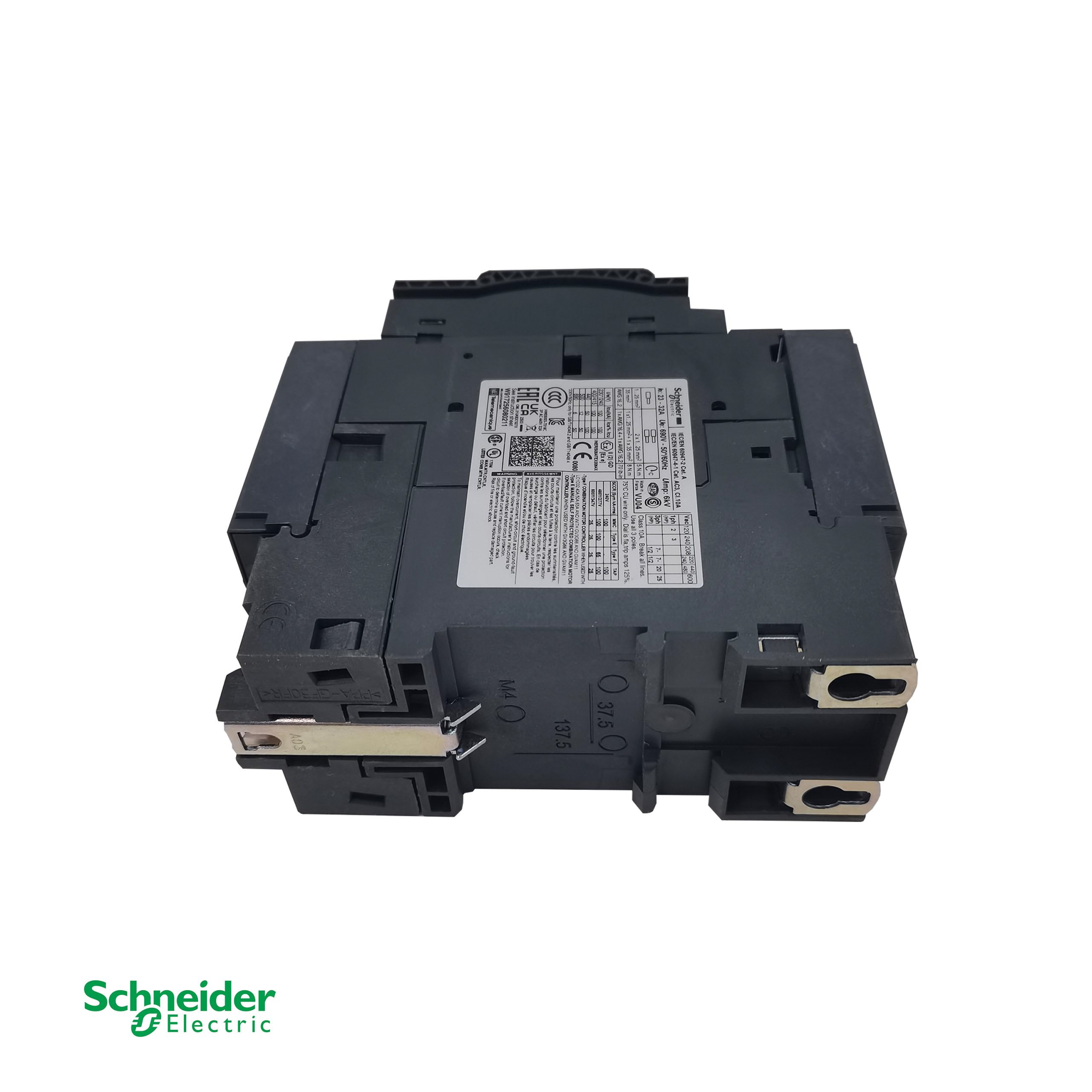

Schneider Electric GV3P32 TeSys GV3 Motor Circuit Breaker – 32A, 3‑Pole, 15kW @ 400V, Thermal‑Magnetic Protection — изображение 2
Schneider Electric GV3P32 TeSys GV3 Motor Circuit Breaker – 32A, 3‑Pole, 15kW @ 400V, Thermal‑Magnetic Protection — изображение 3

Schneider Electric GV3P32 TeSys GV3 Автоматический выключатель для защиты двигателя – 32А, 3‑полюсный, 15кВт @ 400В, тепломагнитная защита

ПараметрЦенить
Тип продуктаАвтоматический выключатель двигателя / Ручной пускатель и защитное устройство
Серия / БрендTeSys GV3 / TeSys Deca – Schneider Electric
Номер моделиGV3P32
Краткое имя устройстваGV3P[reference:20]
Количество полюсов3-полюсный (3P)[reference:21]
Номинальный ток (In)32А[reference:22]
Диапазон регулировки тепловой защиты23…32А[reference:23]
Ток магнитного расцепления448А (14 × In)[reference:24][reference:25]
Мощность двигателя – AC‑3 @ 400/415V15 кВт[ссылка:26]
Питание двигателя – AC‑3 при 500 В5kW[reference:27]
Мощность двигателя – AC‑3 при 690 В22 кВт[reference:28]
Номинальная мощность (UL) @ 460V15 л.с.[reference:29]
Номинальное рабочее напряжение (Ue)690В AC[reference:30]
Номинальное напряжение изоляции (Ui)690В AC[reference:31]
Номинальное импульсное выдерживаемое напряжение (Uimp)6 кВ[reference:32]
Предельная коммутационная способность (Icu) – IEC100 кА @ 400/415В; 50 кА @ 440В; 12 кА @ 500В; 6 кА @ 690В[reference:33]
Отключаемая пропускная способность (ИК)100% @ 400/415В; 100% @ 440В; 50% @ 500В; 50% @ 690В[reference:34]
Категория использованияAC‑3 (IEC 60947‑4‑1) / Категория A (IEC 60947‑2)[reference:35]
Тип управленияПоворотная рукоятка[reference:36]
Тип подключенияВинтовые клеммы EverLink BTR[reference:37]
МонтажDIN-рейка (35 мм) или монтаж на панель (винты M4)[reference:38]
Габариты (Ш × В × Г)55 мм × 132 мм × 136 мм[reference:39]
Степень защиты (IP)IP20[reference:40]
Рабочая температура окружающей среды‑20°C до +60°C[reference:41]
Механическая прочность50 000 рабочих циклов (AC‑3 @ 415V)[reference:42]
Стандарты и сертификацияIEC 60947‑2 / 60947‑4‑1, UL, CSA, CCC, EAC, Морской регистр[reference:43]
Соблюдение экологических нормGreen Premium (соответствие RoHS/REACh)[reference:44]
Получить предложение

Описание продукта

Schneider Electric GV2ME32 — это модель с наивысшим рейтингом в всемирно известном семействе автоматических выключателей для электродвигателей TeSys GV2 и идеальный компактный пусковой выключатель для двигателей мощностью 15–18,5 кВт при напряжении 400 В. Он обеспечивает термомагнитную защиту класса 10, высокую защиту от короткого замыкания, чувствительность к обрыву фазы и ручную изоляцию при той же сверхкомпактной ширине 45 мм, что и остальные модели серии. Кнопочное управление и мгновенный монтаж на DIN-рейку делают его идеальным универсальным решением для крупных насосов, компрессоров, вентиляторов, тяжелых конвейеров, систем ОВК и промышленного оборудования.

Стандартные функции

  • Идеально подходит для двигателей мощностью 15–18,5 кВт.Диапазон : 24–32 охватывает наиболее распространенные двигатели верхнего класса для рамы GV2.

  • Разрывная способность 50 кАПревосходные характеристики по устойчивости к короткому замыканию — безопасен практически во всех промышленных сетях.

  • Ручное управление с помощью кнопокПрямое включение/выключение + четкая индикация срабатывания — для базового прямого включения не требуется отдельный контактор.

  • Защита от обрыва фазыВстроенный дифференциальный тепловой предохранитель автоматически защищает от однофазного режима.

  • Полная совместимость с дополнениями: Поддерживает все вспомогательные контакты GV2/GV3, устройства защиты от пониженного напряжения/шунтирующие устройства, поворотные рукоятки.

  • Глобальные сертификаты: UL 60947-4-1 Тип E, CSA, CE, CCC, Морской — принимается повсеместно.

Технические характеристики

ПараметрЦенить
ТипТермомагнитный выключатель двигателя
Номер заказаGV2ME32
Номинальное рабочее напряжение (Ue)690 В переменного тока
Диапазон настройки (ИК)24 … 32 А
Предельная разрывная способность (Icu)50 кА при 400/415 В, 35 кА при 440 В, 6 кА при 690 В
Класс поездкиКласс 10A (IEC 60947-4-1)
Мощность двигателя 400/415 В15 … 18,5 кВт
Тип управленияКнопка (красная/зеленая)
Поляки3-полюсный с защитой от обрыва фазы
МонтажКрепление на DIN-рейку 35 мм или винты.
Ширина45 мм
СвязьКлеммы с винтовым зажимом 1–6 мм² (гибкие/жесткие)
Степень защитыСтепень защиты IP20 (клеммы), IP54 с крышкой.
Рабочая температура–20 °C … +60 °C
Стандарты и разрешенияIEC/EN 60947-2, 60947-4-1, UL 60947-4-1 (Тип E), CSA C22.2 № 60947-4-1, CE, CCC, EAC, морской

Schneider Electric GV3P32 TeSys GV3 Автоматический выключатель для защиты двигателя – 32А, 3‑полюсный, 15кВт @ 400В, тепломагнитная защита

Производитель: Шнайдер Электрик
Модель: GV3P32
Тип: Автоматический выключатель двигателя / Ручной пускатель и защитное устройство
Ряд: TeSys GV3 / TeSys Deca
Номинальный ток (In): 32А
Диапазон регулировки тепловой защиты: 23…32А
Мощность двигателя (AC‑3 при 400 В): 15 кВт
Предельная коммутационная способность (Icu @ 400V): 100 кА
Связь: Винтовые клеммы EverLink BTR

Автоматический выключатель двигателя Schneider Electric GV3P32 представляет собой 3-полюсный автоматический выключатель из серии TeSys GV3, предназначенный для тепловой и магнитной защиты двигателей в промышленных и коммерческих приложениях[reference:0][reference:1]. Номинальное значение 32A с регулируемым диапазоном тепловой защиты от 23 до 32A и магнитным расцеплением при 14 × In (448A) обеспечивает комплексную защиту от перегрузки и короткого замыкания для двигателей мощностью до 15 кВт при 400 В[reference:2][reference:3][reference:4]. Поворотная рукоятка обеспечивает интуитивно понятное управление пуском/остановкой с ресурсом в 50 000 механических циклов[reference:5]. Оснащенный винтовыми клеммами EverLink BTR для надежных и долговечных силовых соединений[reference:6], GV3P32 имеет компактные размеры (ширина 55 мм), поддерживает установку на DIN-рейку или панель и сертифицирован по стандартам IEC, UL, CSA, CCC, EAC и Marine[reference:7][reference:8]. Являясь частью семейства TeSys Deca, он предлагает комплексное решение для защиты двигателя — перегрузка, короткое замыкание и отключение — в одном устройстве[reference:9].

  • Тепловая и магнитная защита: Регулируемая тепловая защита от перегрузки (23…32A) в сочетании с фиксированной магнитной защитой от короткого замыкания при 448A (14 × In) обеспечивает комплексную защиту двигателя в одном устройстве[reference:10][reference:11].

  • Высокая разрывная способность: Обеспечивает предельную коммутационную способность 100 кА Icu при 400/415 В переменного тока, обеспечивая надежное отключение токов короткого замыкания для требовательных промышленных применений[reference:12][reference:13].

  • Технология подключения EverLink BTR: Запатентованные винтовые клеммы EverLink обеспечивают постоянное усилие затяжки для надежных и долговечных силовых соединений с уменьшенным обслуживанием[reference:14].

  • Интуитивно понятное управление поворотной рукояткой: Ручное управление пуском/остановкой с помощью поворотной рукоятки, с возможностью блокировки навесным замком для безопасности и гарантированным ресурсом в 50 000 механических циклов (AC‑3 @ 415V)[reference:15][reference:16].

  • Комплексное решение для пуска двигателя: В сочетании с контактором TeSys обеспечивает комплексный пускатель двигателя типа 1 или типа 2, упрощая проектирование панелей и сокращая количество компонентов[reference:17].

  • Компактность и универсальность монтажа: Компактная ширина 55 мм с возможностью установки на DIN-рейку (35 мм) или на панель для гибкой установки в шкафах управления[reference:18].

  • Глобальные сертификаты и экологичность: Сертифицирован по многим стандартам (IEC, UL, CSA, CCC, EAC, Marine) и соответствует требованиям Green Premium (RoHS/REACh)[reference:19].
