Eaton NZMN2‑A250 Disjuntor de Caixa Moldada Série Moeller NZM – 250A, 3 Polos, 50kA @ 400V, Fornecedor Térmico-Magnético | SIMPLYBUY
海报
Eaton NZMN2‑A250 Moeller Series NZM Molded Case Circuit Breaker – 250A, 3‑Pole, 50kA @ 400V, Thermal‑Magnetic - Image 2
Eaton NZMN2‑A250 Moeller Series NZM Molded Case Circuit Breaker – 250A, 3‑Pole, 50kA @ 400V, Thermal‑Magnetic - Image 3
Eaton NZMN2‑A250 Moeller Series NZM Molded Case Circuit Breaker – 250A, 3‑Pole, 50kA @ 400V, Thermal‑Magnetic - Image 4

Eaton NZMN2‑A250 Moeller Série NZM Disjuntor Caixa Moldada – 250A, 3‑Polos, 50kA @ 400V, Térmico‑Magnético

ParâmetroValor
Tipo de produtoDisjuntor de caixa moldada (MCCB)
Série/MarcaSérie Moeller NZM / Eaton
Número do modeloNZMN2‑A250
Número de catálogo259094
EAN4015082590949
Tamanho do quadroNZM2 (Quadro 2)
Número de poloneses3 polos
Corrente nominal (em)250 A
Ajuste de Corrente de Sobrecarga (Ir)200…250 A (0,8–1 × In)
Ajuste de Corrente Instantânea (Ii)1500…2500 A (6–10 × In)
Tensão operacional nominal (Ue)690 V CA / 750 V CC
Tensão de isolamento nominal (Ui)1000 V AC
Tensão nominal de impulso suportável (Uimp)8000 V (contatos principais); 6000 V (contatos auxiliares)
Capacidade de Interrupção (Ics) @ 230 V AC85 kA
Capacidade de Interrupção (Ics) @ 400/415 V AC50 kA
Capacidade de Interrupção (Ics) @ 440 V AC35 kA
Capacidade de Interrupção (Ics) @ 525 V AC25 kA
Capacidade de Interrupção (Ics) @ 690 V AC5 kA
Capacidade de Fechamento (Icm) @ 400/415 V AC105 kA
Capacidade de Fechamento (Icm) @ 240 V AC187 kA
Sistema de DisparoTérmico-Magnético
Categoria de UtilizaçãoA (IEC/EN 60947‑2)
Tipo de conexãoTerminais de parafuso (até 185 mm²)
Tipo de AlavancaAlavanca basculante
Dimensões (L × A × P)105 mm × 184 mm × 149 mm
Peso líquido2,359 kg
Grau de Proteção (IP)IP20 (base); IP66 com alavanca rotativa
Temperatura ambiente de operação-25°C a +70°C
Vida Útil Mecânica20.000 operações
Vida Útil Elétrica (AC‑1 @ 400 V)10.000 operações
Tempo Total de Interrupção em Curto-Circuito< 10 ms
Normas e CertificaçõesIEC/EN 60947‑2; Conformidade RoHS
Obter uma cotação

Descrição do produto

A série Power Defense PDG da Eaton é um produto de proteção de distribuição de energia de baixa tensão altamente eficiente e confiável, projetado para atender às necessidades da automação industrial e predial moderna. A série inclui disjuntores digitais, dispositivos de proteção e recursos de monitoramento integrados, projetados para aprimorar a segurança, a estabilidade e a facilidade de manutenção do sistema. O Power Defense PDG oferece opções de configuração flexíveis, suporta gerenciamento inteligente e monitoramento remoto, e pode otimizar o consumo de energia e reduzir o tempo de inatividade. Sua tecnologia de proteção avançada, combinada com uma interface de usuário simples, garante a operação segura do equipamento e, ao mesmo tempo, aumenta a conveniência para o usuário, tornando-o a escolha ideal para automação industrial, edifícios, data centers e outras áreas.

Recursos padrão

  • Fornece proteção confiável contra sobrecarga com unidades de disparo termomagnéticas ou eletrônicas

  • Proteção rápida e eficaz contra curto-circuito para proteger equipamentos e circuitos

  • Suporta configurações de 3 e 4 polos para proteção abrangente do circuito

  • Configurações de disparo ajustáveis para proteção personalizada contra sobrecarga e curto-circuito

  • Alta capacidade de interrupção para lidar com segurança com grandes correntes de curto-circuito

  • O design modular permite fácil instalação de acessórios auxiliares e de sinalização

  • A longa vida útil elétrica e mecânica garante uma operação durável e confiável

  • Em conformidade com a norma IEC 60947-2 e outras normas internacionais

Especificações técnicas



ModeloCorrente nominal (A)Tensão nominalCapacidade de interrupção (kA)
NZM1-1616690 V CA / 750 V CC50
NZM1-2020690 V CA / 750 V CC50
NZM2-4040690 V CA / 750 V CC65
NZM2-6363690 V CA / 750 V CC65
NZM3-100100690 V CA / 750 V CC100
NZM3-160160690 V CA / 750 V CC100
NZM4-250250690 V CA / 750 V CC150
NZM4-630630690 V CA / 750 V CC150
NZM4-10001000690 V CA / 750 V CC150
NZM4-16001600690 V CA / 750 V CC150



Eaton NZMN2‑A250 Moeller Série NZM Disjuntor Caixa Moldada – 250A, 3‑Polos, 50kA @ 400V, Térmico‑Magnético

Fabricante: Eaton
Modelo: NZMN2‑A250
Número do Catálogo: 259094
Tipo: Disjuntor de caixa moldada (MCCB)
Série: Série Moeller NZM
Tamanho da moldura: NZM2 (Quadro 2)
Corrente nominal (In): 250 A
Número de polos: 3 polos
Capacidade de Interrupção (Icu @ 400/415V): 50 kA
Sistema de Disparo: Térmico-Magnético
Aplicativo: Proteção de sistemas e cabos em distribuição de energia industrial, quadros de distribuição e instalações de infraestrutura

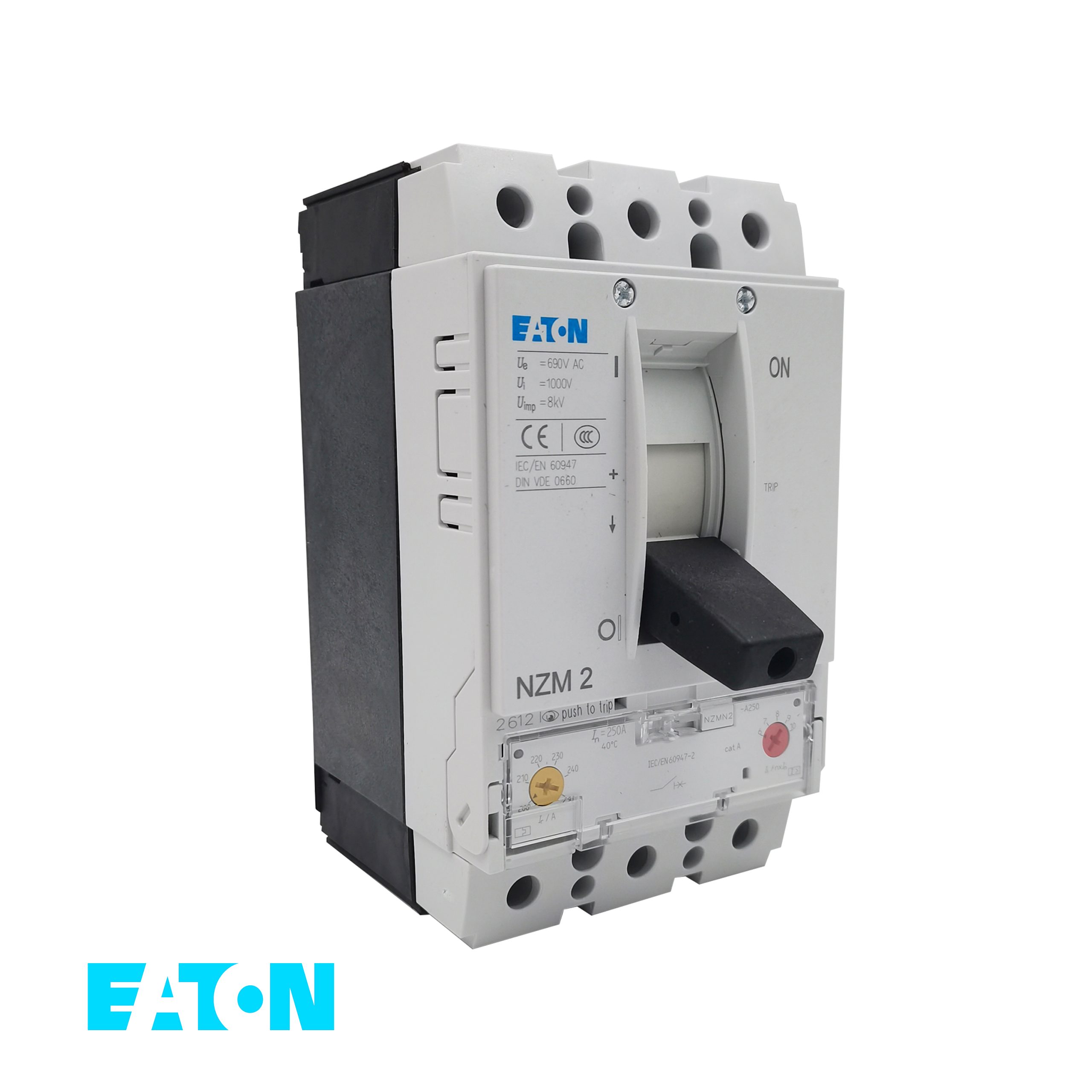

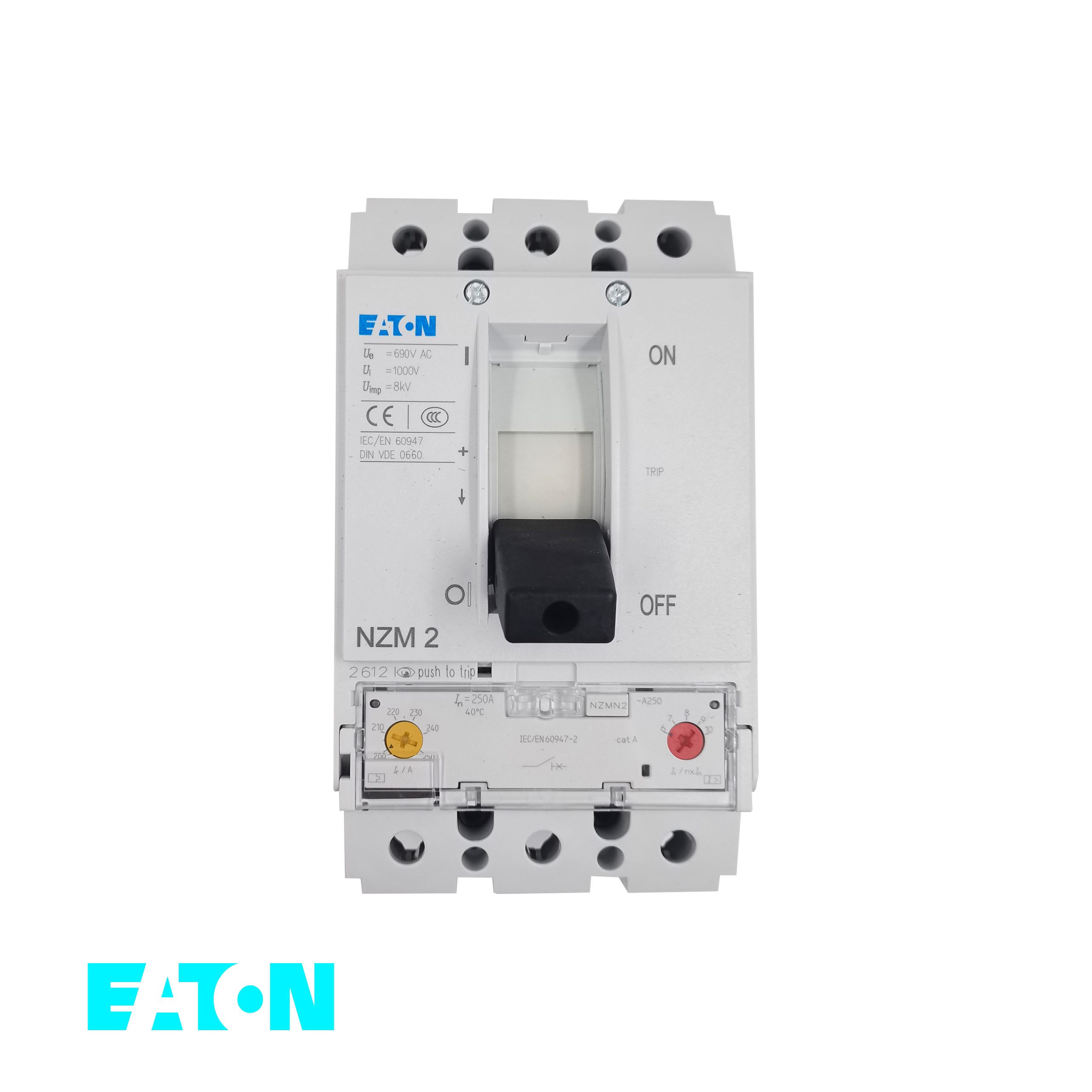

O Eaton NZMN2‑A250 é um disjuntor de caixa moldada de 3 polos da Série Moeller NZM, projetado para proteção confiável contra sobrecarga e curto-circuito em sistemas de distribuição de energia industrial e comercial. Com um quadro de 250 A e uma capacidade de interrupção de 50 kA a 400/415 V AC (85 kA a 230 V AC), ele oferece interrupção robusta de corrente de falha. O sistema de disparo térmico-magnético fornece proteção contra sobrecarga ajustável de 200 A a 250 A e proteção contra curto-circuito ajustável de 1500 A a 2500 A (6–10 × In). Apresentando um design compacto (105 mm × 184 mm × 149 mm), operação com alavanca basculante e terminais de parafuso que suportam cabos de até 185 mm², o NZMN2‑A250 é adequado para sistemas de alimentação não aterrados de até 690 V. Ele faz parte do portfólio global NZM da Eaton, oferecendo uma gama abrangente de acessórios para integração flexível em painéis e conformidade com os padrões IEC/EN 60947‑2.

  • Proteção contra sobrecarga ajustável: Disparo de sobrecarga térmica ajustável de 200 A a 250 A (0,8–1 × In), proporcionando coordenação precisa com cargas a jusante e proteção flexível para diversas aplicações.

  • Alta capacidade de ruptura: Fornece 50 kA Icu a 400/415 V AC, 85 kA a 230 V AC, 35 kA a 440 V AC e 25 kA a 525 V AC, garantindo proteção confiável sob condições exigentes de curto-circuito.

  • Sistema de Disparo Térmico-Magnético: Combina um elemento bimetálico térmico para proteção contra sobrecarga com um disparo eletromagnético para proteção instantânea contra curto-circuito (1500–2500 A), oferecendo desempenho confiável.

  • Design compacto e robusto: Dimensões economizadoras de espaço de 105 mm × 184 mm × 149 mm com uma caixa moldada durável (2,359 kg), ideal para montagem em painel em gabinetes com espaço restrito.

  • Capacidade de Conexão Versátil: Terminais de parafuso aceitam cabos de até 185 mm², garantindo conexões seguras e de baixa resistência para fiação de alta corrente.

  • Ampla faixa de temperatura operacional: Desempenho confiável de ‑25°C a +70°C, adequado para ambientes industriais hostis e condições climáticas variáveis.

  • Conformidade Global e Sustentabilidade: Certificado IEC/EN 60947‑2 e em conformidade com RoHS; parte da Série Moeller da Eaton com uma gama abrangente de acessórios para integração flexível.
