Eaton NZMN1‑A125 Moeller Série NZM Disjuntor Caixa Moldada – 125A, 3‑Polos, 50kA @ 400V, Térmico‑Magnético
Eaton NZMN1‑A125 Moeller Series NZM Molded Case Circuit Breaker – 125A, 3‑Pole, 50kA @ 400V, Thermal‑Magnetic - Image 2
Eaton NZMN1‑A125 Moeller Series NZM Molded Case Circuit Breaker – 125A, 3‑Pole, 50kA @ 400V, Thermal‑Magnetic - Image 3

Eaton NZMN1‑A125 Moeller Série NZM Disjuntor Caixa Moldada – 125A, 3‑Polos, 50kA @ 400V, Térmico‑Magnético

ParâmetroValor
Tipo de produtoDisjuntor de caixa moldada (MCCB)
Série/MarcaSérie Moeller NZM / Eaton
Número do modeloNZMN1‑A80
Número de catálogo259084
EAN4015082590840
Tamanho do quadroNZM1 (Quadro 1)
Número de poloneses3 polos
Corrente nominal (em)80 A
Ajuste de Corrente de Sobrecarga (Ir)63…80 A (ajustável)
Ajuste de Corrente Instantânea (Ii)480…800 A (ajustável)
Tensão operacional nominal (Ue)690 V AC / 450 V DC
Tensão nominal de impulso suportável (Uimp)000 V (contatos principais e auxiliares)
Capacidade de Interrupção (Ics) @ 230 V AC85 kA
Capacidade de Interrupção (Ics) @ 400/415 V AC50 kA
Capacidade de Interrupção (Ics) @ 440 V AC35 kA
Capacidade de Interrupção (Ics) @ 525 V AC10 kA
Capacidade de Interrupção (Ics) @ 690 V AC7,5 kA
Capacidade de Fechamento (Icm) @ 400/415 V AC105 kA
Sistema de DisparoTérmico-Magnético
Categoria de UtilizaçãoA (IEC/EN 60947‑2)
Tipo de conexãoTerminais de grampo de quadro (até 95 mm²)
Tipo de AlavancaAlavanca basculante
Dimensões (L × A × P)90 mm × 145 mm × 88 mm
Peso líquido1,05 kg
Grau de Proteção (IP)IP20
Temperatura ambiente de operação-25°C a +70°C
Grau de Poluição3
Categoria de SobretensãoIII
Vida Útil Elétrica500 operações
Normas e CertificaçõesIEC/EN 60947; Conformidade RoHS
Obter uma cotação

Descrição do produto

A série Power Defense PDG da Eaton é um produto de proteção de distribuição de energia de baixa tensão altamente eficiente e confiável, projetado para atender às necessidades da automação industrial e predial moderna. A série inclui disjuntores digitais, dispositivos de proteção e recursos de monitoramento integrados, projetados para aprimorar a segurança, a estabilidade e a facilidade de manutenção do sistema. O Power Defense PDG oferece opções de configuração flexíveis, suporta gerenciamento inteligente e monitoramento remoto, e pode otimizar o consumo de energia e reduzir o tempo de inatividade. Sua tecnologia de proteção avançada, combinada com uma interface de usuário simples, garante a operação segura do equipamento e, ao mesmo tempo, aumenta a conveniência para o usuário, tornando-o a escolha ideal para automação industrial, edifícios, data centers e outras áreas.

Recursos padrão

  • Fornece proteção confiável contra sobrecarga com unidades de disparo termomagnéticas ou eletrônicas

  • Proteção rápida e eficaz contra curto-circuito para proteger equipamentos e circuitos

  • Suporta configurações de 3 e 4 polos para proteção abrangente do circuito

  • Configurações de disparo ajustáveis para proteção personalizada contra sobrecarga e curto-circuito

  • Alta capacidade de interrupção para lidar com segurança com grandes correntes de curto-circuito

  • O design modular permite fácil instalação de acessórios auxiliares e de sinalização

  • A longa vida útil elétrica e mecânica garante uma operação durável e confiável

  • Em conformidade com a norma IEC 60947-2 e outras normas internacionais

Especificações técnicas



ModeloCorrente nominal (A)Tensão nominalCapacidade de interrupção (kA)
NZM1-1616690 V CA / 750 V CC50
NZM1-2020690 V CA / 750 V CC50
NZM2-4040690 V CA / 750 V CC65
NZM2-6363690 V CA / 750 V CC65
NZM3-100100690 V CA / 750 V CC100
NZM3-160160690 V CA / 750 V CC100
NZM4-250250690 V CA / 750 V CC150
NZM4-630630690 V CA / 750 V CC150
NZM4-10001000690 V CA / 750 V CC150
NZM4-16001600690 V CA / 750 V CC150



Eaton NZMN1‑A125 Moeller Série NZM Disjuntor Caixa Moldada – 125A, 3‑Polos, 50kA @ 400V, Térmico‑Magnético

Fabricante: Eaton
Modelo: NZMN1‑A125
Número do Catálogo: 259086
Tipo: Disjuntor de caixa moldada (MCCB)
Série: Série Moeller NZM
Tamanho da moldura: NZM1 (Quadro 1)
Corrente nominal (In): 125 A
Número de polos: 3 polos
Capacidade de Interrupção (Icu @ 400V): 50 kA
Sistema de Disparo: Térmico-Magnético
Aplicativo: Distribuição de energia industrial, quadros de distribuição, proteção de máquinas e instalações de infraestrutura

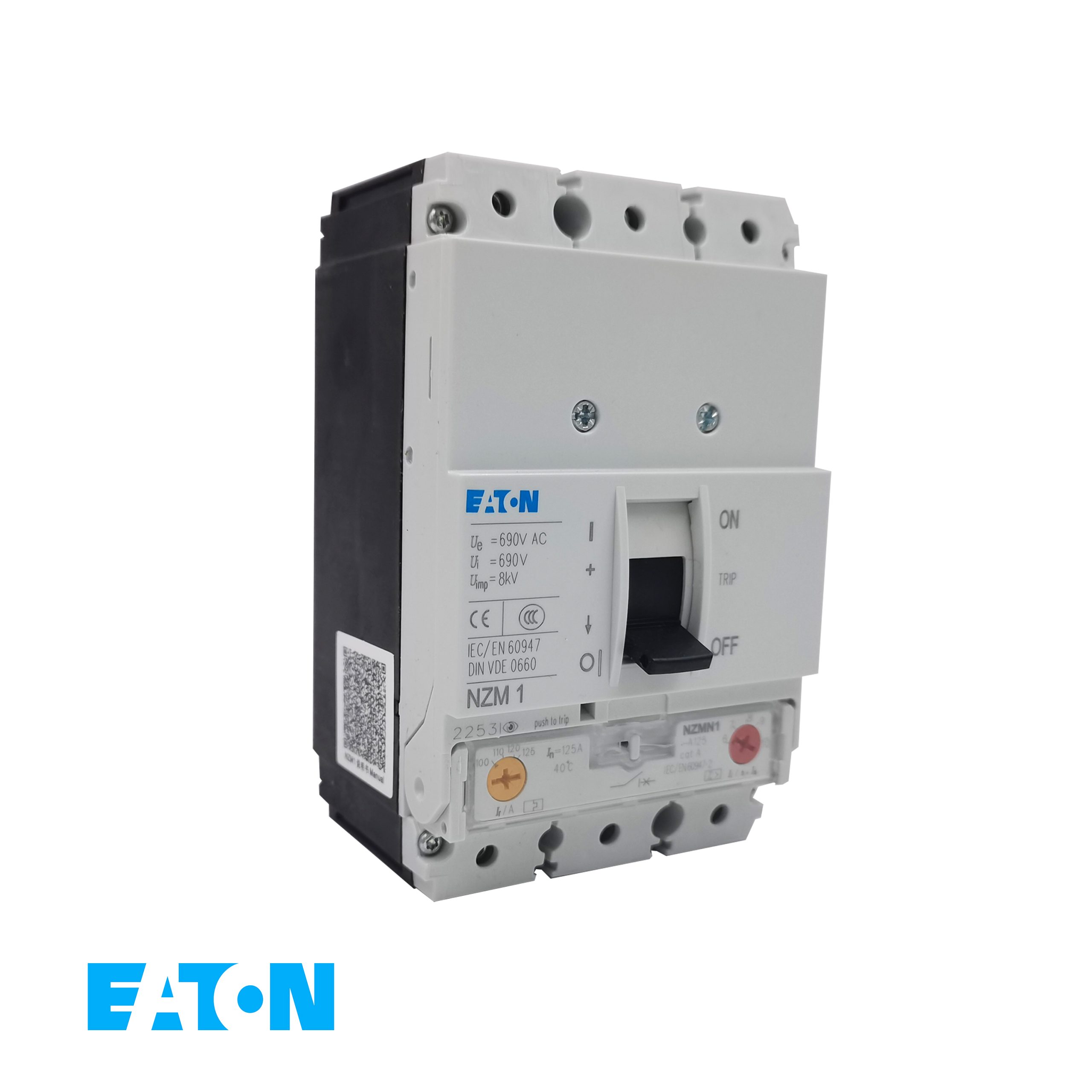

O Eaton NZMN1‑A125 é um disjuntor de caixa moldada de 3 polos da Série NZM da Moeller, projetado para proteção confiável contra sobrecarga e curto-circuito em sistemas de distribuição de energia industrial e comercial. Com uma estrutura de 125 A e uma capacidade de interrupção de 50 kA a 400/415 V AC, ele oferece interrupção robusta de corrente de falha. O sistema de liberação termomagnética fornece proteção ajustável contra sobrecarga de 100 A a 125 A e proteção fixa contra curto-circuito de 750 A a 1250 A. Apresentando uma largura compacta de 90 mm, operação com alavanca basculante e conexões de grampo de estrutura suportando cabos de até 95 mm², o NZMN1‑A125 é adequado para sistemas de alimentação não aterrados de até 690 V. Ele faz parte do portfólio global NZM da Eaton, oferecendo uma gama abrangente de acessórios para integração flexível de painéis e conformidade com os padrões IEC/EN 60947.

  • Proteção contra sobrecarga ajustável: Liberação de sobrecarga térmica ajustável de 100 A a 125 A, fornecendo coordenação precisa com cargas a jusante e proteção flexível para diversas aplicações.

  • Alta capacidade de ruptura: Fornece 50 kA Icu a 400/415 V AC, 85 kA a 230 V AC e 35 kA a 440 V AC, garantindo proteção confiável sob condições exigentes de curto-circuito.

  • Sistema de Disparo Térmico-Magnético: Combina um elemento bimetálico térmico para proteção contra sobrecarga com uma liberação eletromagnética para proteção instantânea contra curto-circuito (750–1250 A), oferecendo desempenho confiável.

  • Design compacto e robusto: Dimensões que economizam espaço de 90 mm × 145 mm × 88 mm com uma caixa moldada durável, ideal para montagem em painel em gabinetes com restrição de espaço.

  • Capacidade de Conexão Versátil: Terminais de grampo de quadro aceitam cabos de até 95 mm² (dependendo do fabricante do cabo), garantindo terminações seguras e de baixa resistência para fiação de alta corrente.

  • Ampla faixa de temperatura operacional: Desempenho confiável de ‑25°C a +70°C, adequado para ambientes industriais hostis e condições climáticas variáveis.

  • Conformidade Global e Sustentabilidade: Certificado IEC/EN 60947 e em conformidade com RoHS; parte da Série Moeller da Eaton com uma gama abrangente de acessórios para integração flexível.
