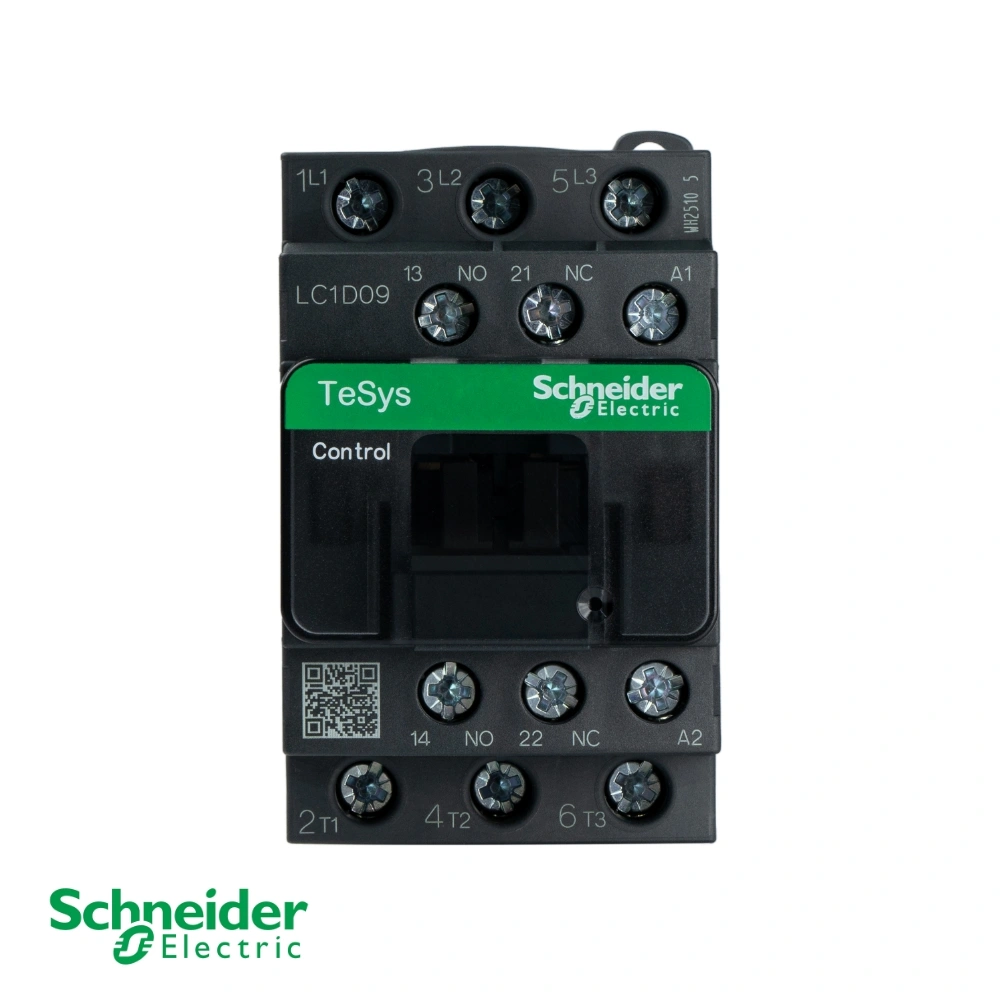

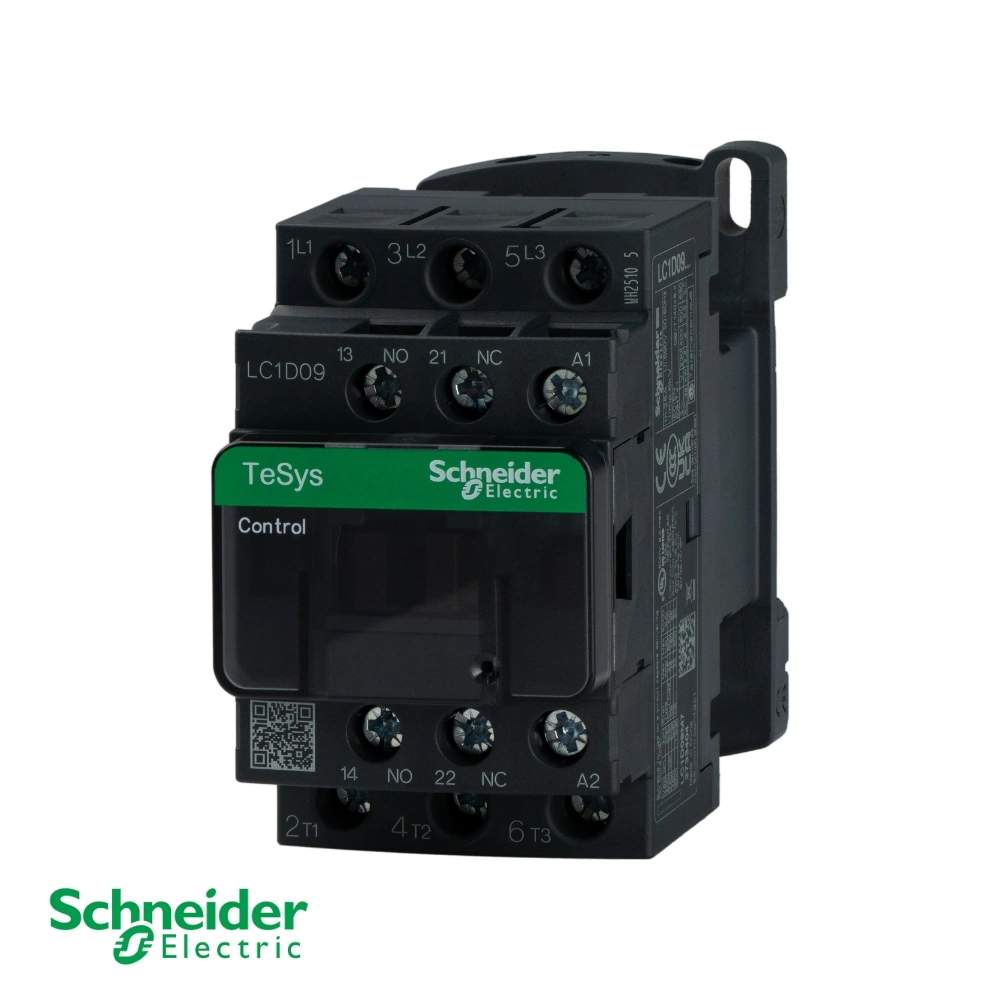

Schneider LC1D09M7
Schneider LC1D09M7 - Image 2
Schneider LC1D09M7 - Image 3

Schneider LC1D09M7

Arus Dinilai: Schneider Electric
Bilangan Kutub: 3P
Voltan Gegelung: 220VAC
Kategori Penggunaan: AC-3, AC-1
Kenalan Bantu: 1 NO + 1 NC
Daya Tahan Mekanikal: Sehingga 20 juta kitaran
Daya Tahan Elektrik: Sehingga 2 juta kitaran
Voltan Penebat: 690V
Julat Voltan Kawalan: 70%~120% Uc
Kekerapan: 50Hz/60Hz
Pemasangan: Rel DIN atau pemasangan skru

Dapatkan Sebut Harga

Penerangan Produk

Pemutus litar motor TeSys GV ialah peranti 3-kutub (3P) yang diberi nilai pada 50A/690V, direka khusus untuk perlindungan motor 3 fasa antara 11-22kW pada 400V.

Ciri-ciri Perlindungan
Sebagai pemutus litar berbilang fungsi, ia menawarkan perlindungan magnet terma dan ciri perlindungan motor termaju.
Dengan kapasiti pemutus Icu 50kA pada 400V, ia memastikan gangguan arus gangguan yang boleh dipercayai.

Kawalan dan Sambungan
Kawalan mula-henti dikendalikan melalui suis togol, dan sambungan dibuat menggunakan terminal skru Everlink BTR.

Perlindungan Terma dan Magnetik
Perlindungan haba boleh dilaraskan melalui dail, membolehkan julat arus tetapan (Ir) 20-50A dan kelas pelantikan yang boleh dipilih sama ada 10 atau 20.
Perlindungan magnet ditetapkan pada 17 In, memberikan perlindungan litar pintas yang teguh.

Tetapan Perlindungan Lanjutan
Ciri-ciri perlindungan motor lanjutan boleh dikonfigurasikan menggunakan telefon pintar melalui teknologi NFC tanpa wayar. Ini termasuk:

  • Perlindungan kelewatan masa pendek (Isd) dengan julat tetapan 5-13 kali Ir

  • Perlindungan ketidakseimbangan fasa dan kehilangan

  • Perlindungan kerosakan tanah

  • Perlindungan rotor terkunci (kesesakan)

  • Perlindungan permulaan yang panjang

Kebolehkembangan
Pemutus litar mempunyai lokasi dalaman untuk memasang blok sentuhan tambahan (OF, SD) dan unit pemutus voltan (MN, MX).
Secara luaran, ia boleh dilengkapi dengan 1 atau 2 modul SDx tambahan, yang membolehkan fungsi penggera dan pembezaan kerosakan.

Pensijilan
Diperakui mengikut pelbagai piawaian antarabangsa, termasuk IEC, UL, CSA, CCC, EAC, Marin dan ATEX.

Aplikasi
Pemutus litar motor TeSys GV ialah penyelesaian serba boleh dan andal untuk pelbagai aplikasi perlindungan motor perindustrian.

Ciri-ciri Standard

Ciri-ciri kontaktor AC Schneider LC1D09M7:

  • Kawalan Litar/Motor: Menukar litar kuasa dan mengawal motor, sesuai untuk penghidupan yang kerap.
  • Kebolehsuaian: Beroperasi dalam julat voltan/frekuensi yang luas dan persekitaran yang keras.
  • Reka Bentuk Modular: Boleh disesuaikan dengan kenalan tambahan untuk pelbagai keperluan kawalan.
  • Kebolehpercayaan: Ketahanan mekanikal dan elektrik yang tinggi.
  • Kegunaan Serbaguna: Sesuai untuk aplikasi perindustrian, bangunan dan pengagihan kuasa.

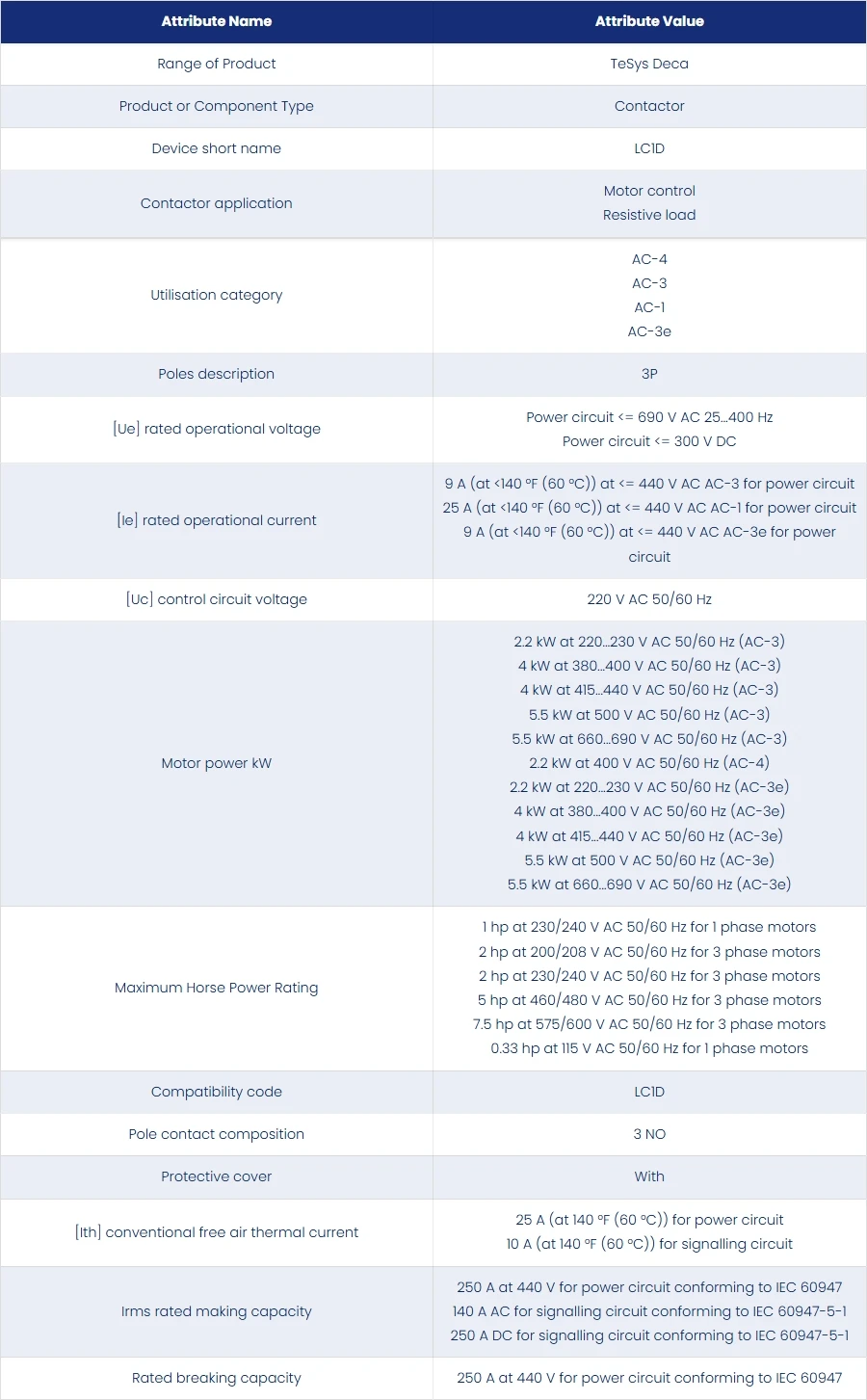

Spesifikasi Teknikal

Nama AtributNilai Atribut
Julat ProdukTeSys Deca
Jenis Produk atau KomponenPenghubung
Nama pendek perantiLC1D
Aplikasi penghubungKawalan motor
Beban rintangan
Kategori penggunaanAC-4
AC-3
AC-1
AC-3e
Penerangan Poland3P
Voltan operasi yang dinilai [Ue]Litar kuasa <= 690 V AC 25...400 Hz
Litar kuasa <= 300 V DC
[Ie] arus operasi yang dinilai9 A (pada <140 °F (60 °C)) pada <= 440 V AC AC-3 untuk litar kuasa
25 A (pada <140 °F (60 °C)) pada <= 440 V AC AC-1 untuk litar kuasa
9 A (pada <140 °F (60 °C)) pada <= 440 V AC AC-3e untuk litar kuasa
Voltan litar kawalan [Uc]220 V AC 50/60 Hz
Kuasa motor kW2.2 kW pada 220...230 V AC 50/60 Hz (AC-3)
4 kW pada 380...400 V AC 50/60 Hz (AC-3)
4 kW pada 415...440 V AC 50/60 Hz (AC-3)
5.5 kW pada 500 V AC 50/60 Hz (AC-3)
5.5 kW pada 660...690 V AC 50/60 Hz (AC-3)
2.2 kW pada 400 V AC 50/60 Hz (AC-4)
2.2 kW pada 220...230 V AC 50/60 Hz (AC-3e)
4 kW pada 380...400 V AC 50/60 Hz (AC-3e)
4 kW pada 415...440 V AC 50/60 Hz (AC-3e)
5.5 kW pada 500 V AC 50/60 Hz (AC-3e)
5.5 kW pada 660...690 V AC 50/60 Hz (AC-3e)
Penilaian Kuasa Kuda Maksimum1 hp pada 230/240 V AC 50/60 Hz untuk motor 1 fasa
2 hp pada 200/208 V AC 50/60 Hz untuk motor 3 fasa
2 hp pada 230/240 V AC 50/60 Hz untuk motor 3 fasa
5 hp pada 460/480 V AC 50/60 Hz untuk motor 3 fasa
7.5 hp pada 575/600 V AC 50/60 Hz untuk motor 3 fasa
0.33 hp pada 115 V AC 50/60 Hz untuk motor 1 fasa
Kod keserasianLC1D
Komposisi sentuhan tiang3 TIDAK
Penutup pelindungDengan
[Ith] arus haba udara bebas konvensional25 A (pada 140 °F (60 °C)) untuk litar kuasa
10 A (pada 140 °F (60 °C)) untuk litar isyarat
Kapasiti pembuatan dinilai oleh IRM250 A pada 440 V untuk litar kuasa yang mematuhi IEC 60947
140 A AC untuk litar isyarat yang mematuhi IEC 60947-5-1
250 A DC untuk litar isyarat yang mematuhi IEC 60947-5-1
Kapasiti pemecahan dinilai250 A pada 440 V untuk litar kuasa yang mematuhi IEC 60947
