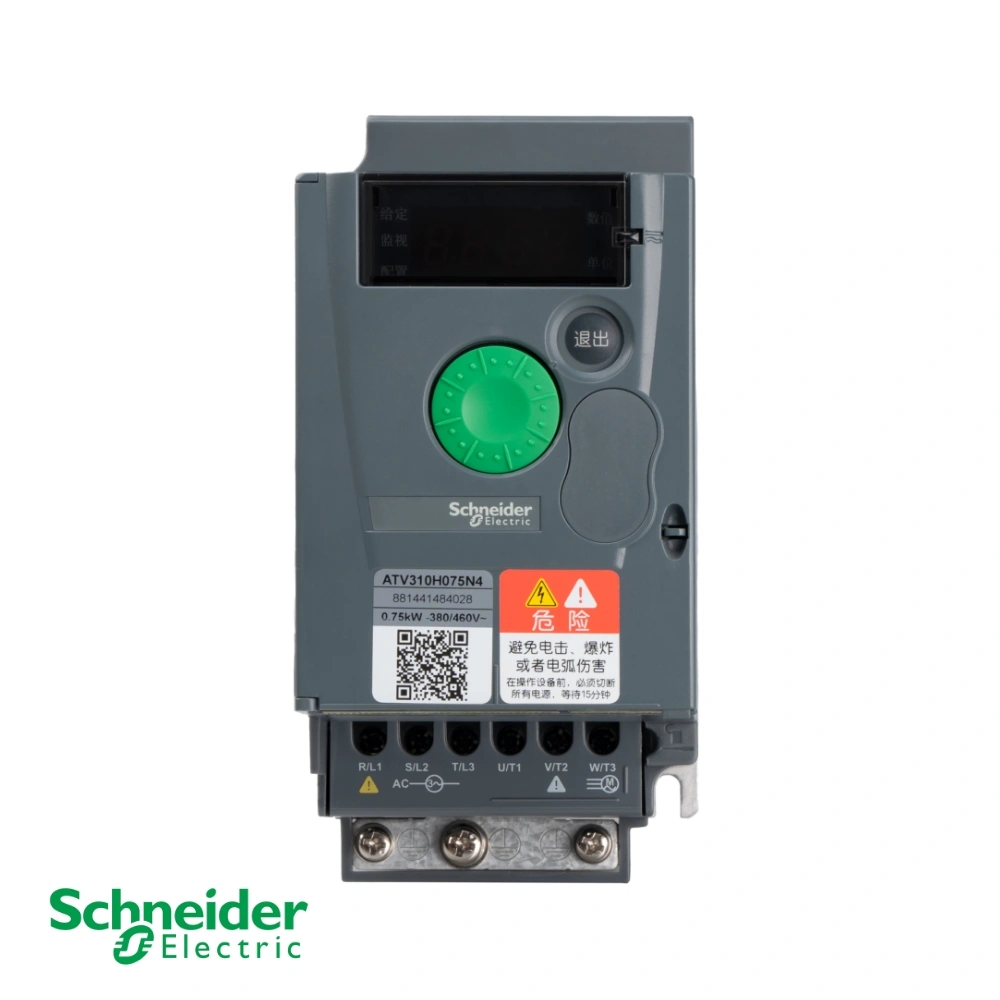

Schneider Electric Altivar-Easy-310 ATV310H075N4

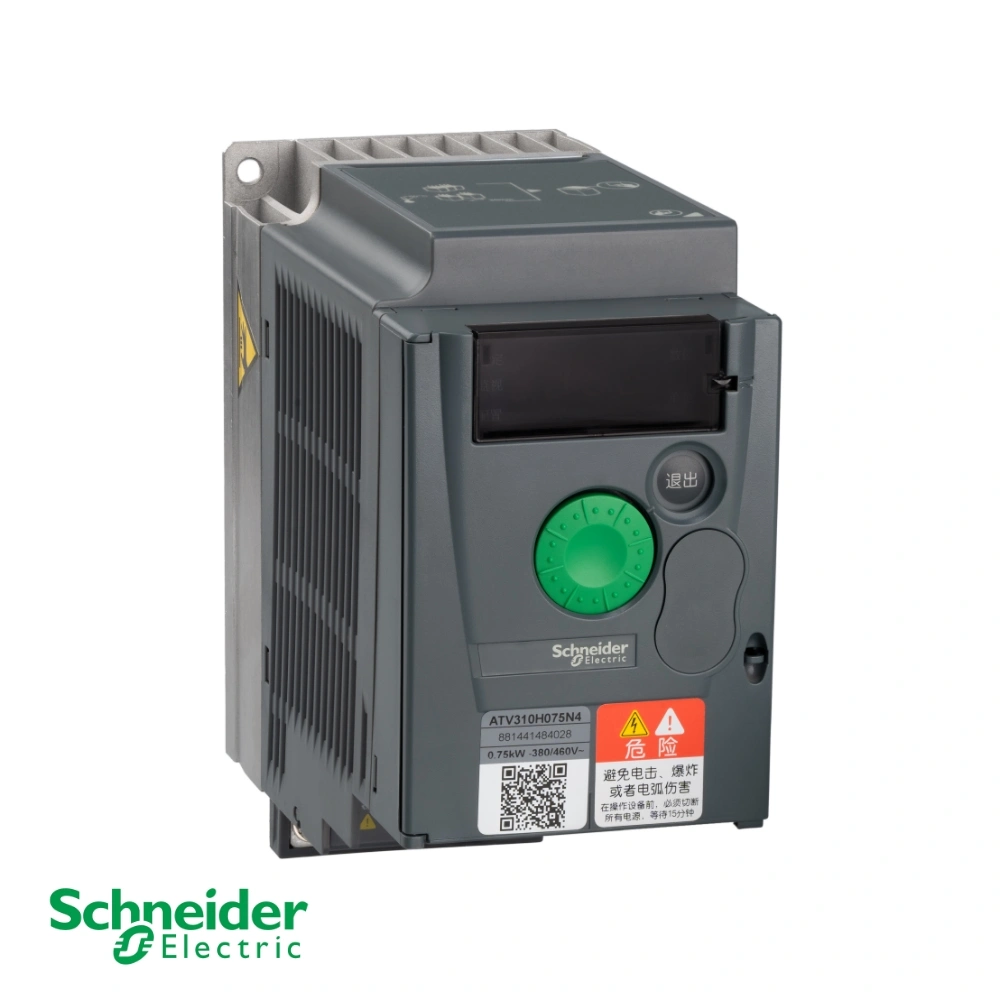

Schneider Electric Altivar-Easy-310 ATV310H075N4 - Image 2

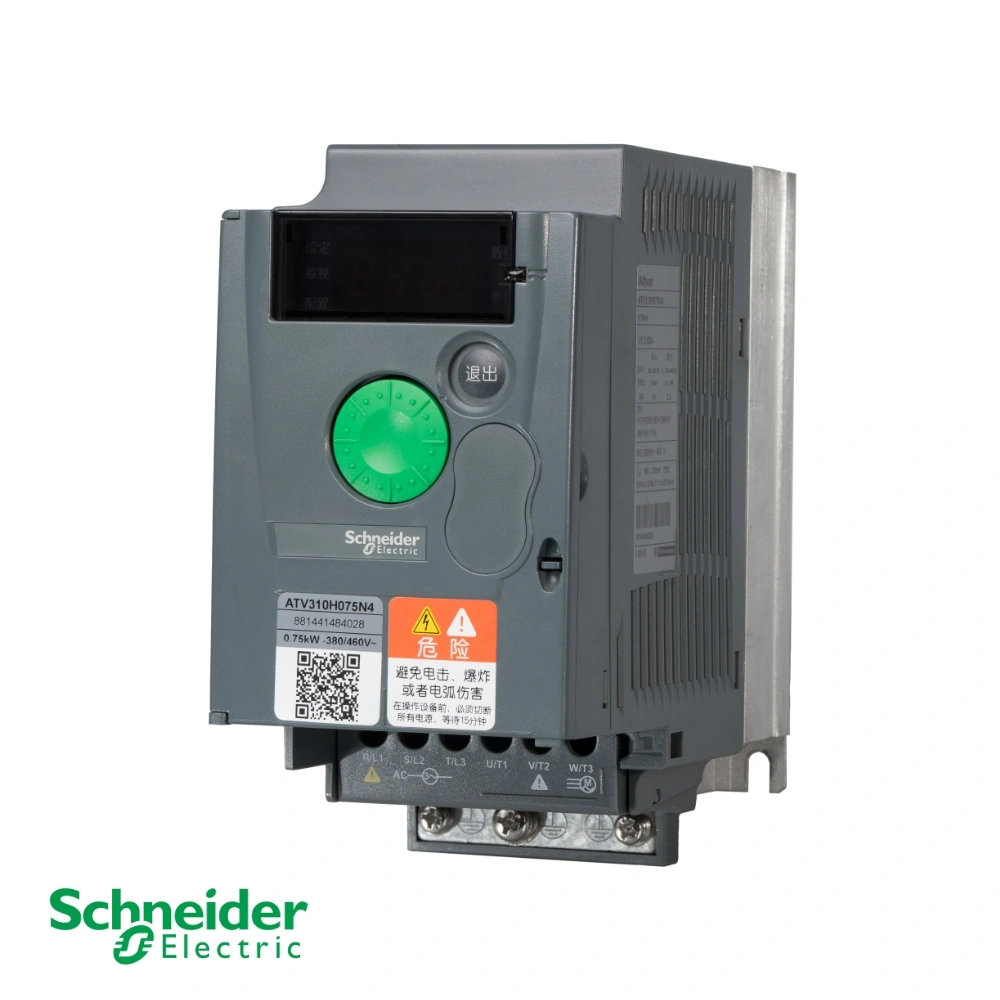

Schneider Electric Altivar-Easy-310 ATV310H075N4 - Image 3

Schneider Electric Altivar-Easy-310 ATV310H075N4

Kuasa Motor: 0.75 kW (1 hp) tugas berat
Voltan Dinilai: 380–460 V AC (-15%/+10%), 50/60 Hz
Arus Keluaran (380V): 3.5 A (tugas berat)
Arus Keluaran (460V): 3.1 A (tugas berat)
Julat Frekuensi Output: 0.5–400 Hz
Protokol Modbus: RTU (port RS485, RJ45)
Kadar Penghantaran Modbus: 4800/9600/19200/38400 bit/s
Julat Alamat: 1–247
Mod Kawalan: Vektor fluks tanpa sensor, Kuadratik V/f
Perlindungan: Voltan lampau, voltan bawah, kehilangan fasa, litar pintas, haba (melalui IPt)
Penarafan IP: IP20 (badan), IP41 (atas)
Suhu Operasi: -10°C hingga 55°C (tiada derat)
Suhu Penyimpanan: -25°C hingga 70°C
Dimensi (T×L×D): 130 × 72 × 143 mm
Berat Bersih: 0.8 kg

Dapatkan Sebut Harga

Penerangan Produk

Schneider Electric Altivar-Easy-310 ATV310H075N4 ialah pemacu kelajuan boleh ubah (VSD) yang direka bentuk untuk mengawal motor tak segerak dalam aplikasi jentera asas.

Spesifikasi Elektrik

  • Sokongan kuasa motor: Sehingga 0.75 kW (1 hp)

  • Bekalan input: Tiga fasa, 380–460 V

  • Aplikasi: Dioptimumkan untuk kegunaan tugas berat

Status Produk

Dihentikan pada 23 Januari 2021

Kes Penggunaan Lazim

  • Sesuai untuk mesin ringkas yang memerlukan kawalan motor yang boleh dipercayai

  • Biasa terdapat dalam kipas, pam dan penghantar dalam persekitaran perindustrian

Ciri-ciri Standard

Kawalan Motor
Pecutan/NyahpecutanTanjakan linear (0–999.9 s)
Tork Brek150% (dengan perintang), 70% (tanpa)
Pampasan GelinciranBoleh laras atau pratetap kilang
Konfigurasi I/O
Input Digital4 (24V DC, logik boleh atur cara)
Input Analog1 (0-20mA/0-10V/0-5V, boleh dikonfigurasikan)
Output Analog1 (0-10V atau 0-20mA, resolusi 8-bit)
Output Relay2 (1 logik, 1 geganti C/O terlindung)
Komunikasi
Perkhidmatan ModbusDaftar baca/tulis, ID peranti
Keselamatan & Pematuhan
Imuniti EMCIEC 61000-4-x (Tahap 3/4)
PiawaianIEC 61800-3, IEC 61800-5-1
Rintangan Kejutan15 gn (11 ms)

Spesifikasi Teknikal

Nama AtributNilai Atribut
Julat produkAltivar Mudah 310
Jenis produk atau komponenPemanduan kelajuan boleh ubah
Aplikasi khusus produkMesin ringkas
Gaya pemasanganDengan sink haba
Nama pendek perantiATV310
Bilangan fasa rangkaianTiga fasa
Voltan bekalan yang dinilai (US)380..460 V- 15..10%
Kuasa motor kW0.75 kW untuk tugas berat
Kuasa motor hp1 hp untuk tugas berat
Destinasi produkMotor tak segerak
Kuantiti setiap setSet 1
Penapis EMCTanpa penapis EMC
Kekerapan bekalan50/60 Hz +/-5%
Protokol port komunikasiModbus
Jenis penyambungRJ45 (di bahagian hadapan) untuk Modbus
Antara muka fizikalRS 485 2-wayar untuk Modbus
Kerangka penghantaranRTU untuk Modbus
Kadar penghantaran4800 bit/s / 9600 bit/s / 19200 bit/s / 38400 bit/s
Perkhidmatan komunikasiBaca daftar pemegang (03) 29 patah perkataan
Tulis daftar tunggal （06） 29 patah perkataan
Tulis berbilang daftar (16) 27 patah perkataan
Membaca/menulis berbilang daftar (23) 4/4 patah perkataan
Baca pengenalan peranti (43)
Arus talian3.5 A pada 380 V (tugas berat)
3.1 A pada 460 V (tugas berat)
Kuasa yang ketara2.5 kVA pada 460 V (tugas berat)
Barisan prospektif Isc5kA
Arus keluaran berterusan2.3 Tugas berat
Arus sementara maksimum3.5 A semasa 60 s (tugas berat)
Pelesapan kuasa dalam W28.8 W, pada In （tugas berat）
Kekerapan output pemacu laju0.5..400 Hz
Kekerapan pensuisan nominal4 kHZ
Frekuensi penukaran2.12 kHz boleh laras
Julat kelajuan1..20
Tork lampau sementara170..200 % tork motor nominal bergantung pada penarafan pemacu dan jenis motor
Profil kawalan motor tak segerakNisbah voltan/frekuensi kuadratik
Kawalan vektor fluks tanpa sensor
Nisbah penjimatan tenaga
Pampasan gelinciran motorBoleh laras
Pratetap di kilang
Voltan keluaran380..460 V tiga fasa
Sambungan elektrikKapasiti pengapit terminal: 1.5..2.5 mm² (L1, L2, L3, PA/+), PB, U, V, W)
Tork pengetatan0.8.1N.m
PenebatElektrik antara kuasa dan kawalan
BekalanBekalan dalaman untuk potensiometer rujukan: 5 V (4.75..5.25 V) DC, <10mA dengan
perlindungan beban lampau dan litar pintas
Bekalan dalaman untuk input logik: 24 V (20.4..28.8 V) DC, <100 mA dengan beban lampau dan perlindungan litar pintas
Nombor input analog1
Jenis input analogArus boleh dikonfigurasikan A11 0..20mA 250 Ohm
Voltan boleh dikonfigurasikan Al1 0..10V30kOhm
Voltan boleh dikonfigurasikan AI1 0..5 V30kOhm
Nombor input diskret4
Jenis input diskretLI1..LI4 Boleh Diprogram 24 V 18..30 V
Logik input diskretLogik negatif (sinki), > 16 V (keadaan O), < 10 V (keadaan 1), impedans input 3.5 kOhm
Logik Posif (Sumber), 0. < 5 V (keadaan O), > 11 V (keadaan 1)
Tempoh persampelan10 ms untuk input analog / 20ms, toleransi +/-1 ms untuk input logik
Ralat lineariti+/-0.3% nilai maksimum untuk input analog
Nombor output analog1
Jenis output analogVoltan boleh dikonfigurasikan perisian AO1: 0..10 V, impedans: 470 Ohm, resolusi 8 bit
Arus boleh dikonfigurasikan perisian AO1: 0..20mA, impedans: 800 Ohm, resolusi & bit
Nombor output diskret2
Jenis output diskretOutput logik LO+, LO
Output geganti terlindung R1A, R1B, R1C1C/O
Arus pensuisan minimum5 mA pada 24 V DC untuk geganti logik
Arus pensuisan maksimum2A pada 250 V AC pada beban induktif cos phi = 0.4 LR =7 ms untuk geganti logik
2 A pada 30 VDC pada beban induktif cos phi = 0.4 L/R=7 ms untuk geganti logik
3 A pada 250 V AC pada beban rintangan cos phi = 1 LR = 0 ms untuk geganti logik
4 A pada 30 VDC pada beban rintangan cos phi = 1 L/R = 0 ms untuk geganti logik
Tanjakan pecutan dan nyahpecutanS
Linear dari 0...999.9s
U
Brek untuk berhentiDengan suntikan DC, <30s
Jenis perlindunganVoltan lampau bekalan talian
Bekalan talian bawah voltan
Arus lampau antara fasa output dan bumi
Perlindungan terlalu panas
Litar pintas antara fasa motor
Terhadap kehilangan fasa input dalam tiga fasa
Perlindungan motor terma melalui pemacu dengan pengiraan berterusan I2t
Resolusi frekuensiInput analog: penukar A/D, 10 bit
Unit paparan: 0.1 Hz
Pemalar masa20ms +/- 1 ms untuk perubahan rujukan
Kedudukan operasiMenegak +/-10 darjah
Ketinggian130 mm
Lebar72 mm
Kedalaman143 mm
Berat bersih0.8kg
Keserasian elektromagnetikUjian imuniti sementara/letupan pantas elektrik - tahap ujian: tahap 4 yang mematuhi IEC
61000-4-4
Ujian imuniti nyahcas elektrostatik - tahap ujian: tahap 3 yang mematuhi IEC 61000-4-2
Kekebalan terhadap gangguan yang dijalankan - tahap ujian: tahap 3 yang mematuhi IEC 61000-4-6
Ujian imuniti medan elektromagnet frekuensi radio radiasi - tahap ujian: tahap 3
mematuhi IEC 61000-4-3
Ujian imuniti penurunan voltan dan gangguan yang mematuhi IEC 61000-4-11
Ujian imuniti lonjakan - tahap ujian: tahap 3 yang mematuhi IEC 61000-4-5
PiawaianIEC 61800-3
IEC 61800-5-1
Tahap perlindungan IPIP20 tanpa plat kosong pada bahagian atas
Bahagian atas IP41
Tahap pencemaran2 mematuhi IEC 61800-5-1
Ciri-ciri persekitaranRintangan pencemaran habuk kelas 3S2 yang mematuhi IEC 60721-3-3
Kelas rintangan pencemaran kimia 3C3 yang mematuhi IEC 60721-3-3
Rintangan kejutan15 gn mematuhi IEC 60068-2-27 selama 11 ms
Kelembapan relatif5..95 % tanpa pemeluwapan yang mematuhi IEC 60068-2-3
5..95 % tanpa air menitis yang mematuhi IEC 60068-2-3
Suhu udara ambien untuk penyimpanan-25...70°C
Suhu udara ambien untuk operasi-10..55 °C tanpa penyahpecutan
Penutup pelindung 55.60 °C dari bahagian atas pemacu ditanggalkan dengan penyahihan arus 2.2% per°C
Ketinggian operasi<= 1000 m tanpa derating
