ABB XT3S 250 TMD 250-2500 FF 3P SACE Tmax XT 몰드 케이스 회로 차단기 – 250A, 3극, 415V에서 50kA, 열자기 트립

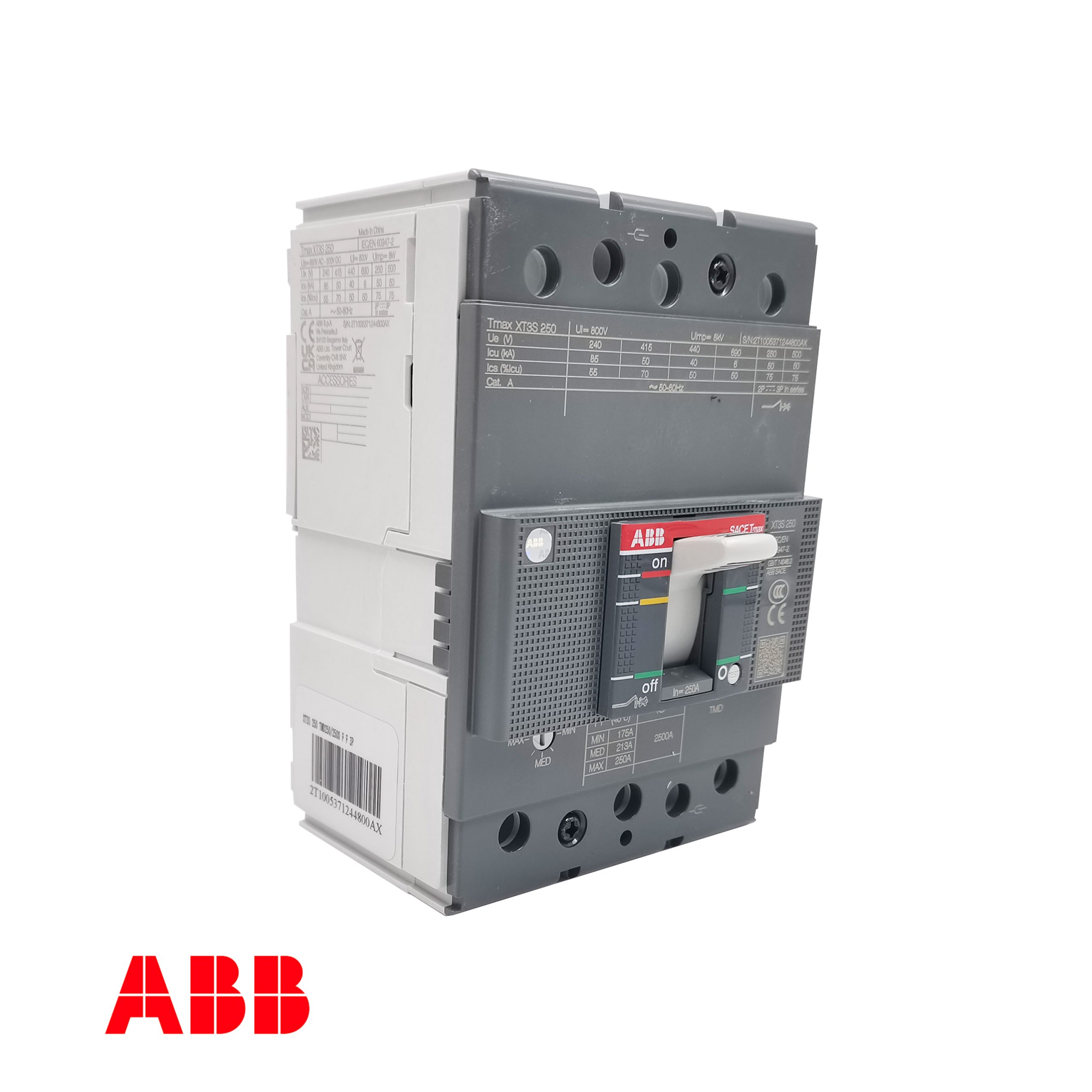

ABB XT3S 250 TMD 250-2500 FF 3P SACE Tmax XT Molded Case Circuit Breaker – 250A, 3-Pole, 50kA @ 415V, Thermal-Magnetic Release - 이미지 2

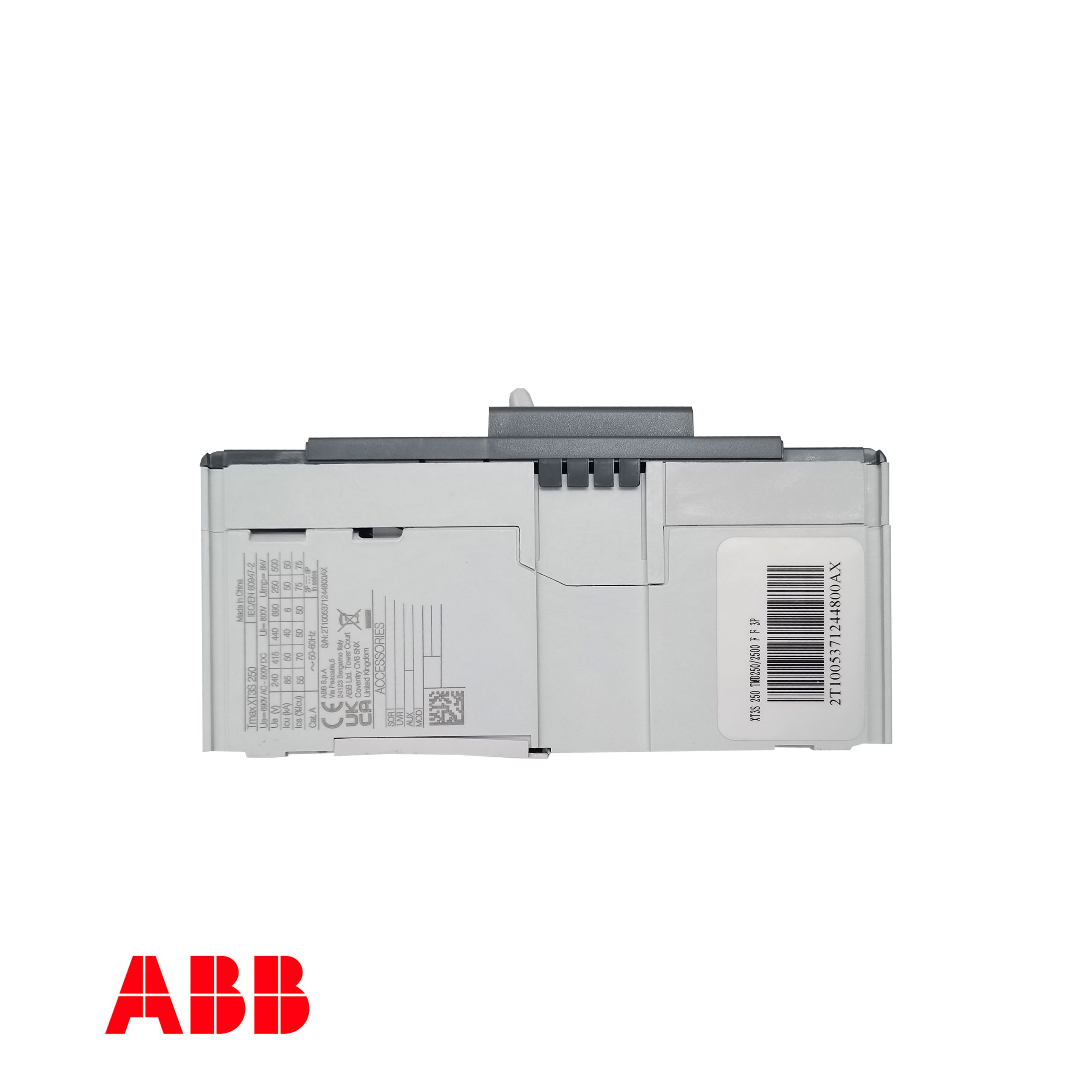

ABB XT3S 250 TMD 250-2500 FF 3P SACE Tmax XT Molded Case Circuit Breaker – 250A, 3-Pole, 50kA @ 415V, Thermal-Magnetic Release - 이미지 3

ABB XT3S 250 TMD 250-2500 FF 3P SACE Tmax XT 몰드 케이스 회로 차단기 – 250A, 3극, 415V에서 50kA, 열자기 트립

매개변수값
제품 유형몰드형 케이스 회로 차단기(MCCB)
시리즈/브랜드SACE Tmax XT / XT3S – ABB
모델 번호XT3S 250 TMD 250-2500 FF 3P
주문 번호1SDA068221R1
EAN 코드8015644021276
프레임 크기 (Iu)250 에이
전봇대 개수3극
정격 전류(인치)250 에이
과부하 보호 설정(Ir)175…250 A (조정 가능, 0.7–1 × In)
자기 단락 보호 (Im)1250…2500 A (조정 가능, 5–10 × In)
트립 유닛 유형TMD (열-자기, 조절 가능)
정격 작동 전압(Ue)690V 교류 / 500V 직류
정격 절연 전압(Ui)800V
정격 임펄스 내전압(Uimp)8kV
차단 용량(Icu) @ 415 V AC50kA
차단 용량(Icu) @ 440 V AC40 kA
차단 용량 (Icu) @ 690 V AC8 kA
서비스 차단 용량 (Ics) @ 415 V AC27 kA
사용 차단 용량(Ics) @ 440 V AC20kA
사용 차단 용량(Ics) @ 690 V AC4 kA
활용 범주A (IEC 60947-2)
분리용 적합예
연결 유형전면 단자 (고정형)
설치고정형 (내장형 장치)
크기 (가로 × 세로 × 깊이)105 mm × 150 mm × 70 mm
순중량약 1.632 kg
총 중량 (패키지)약 1.71 kg
정격 열전류(Ith)250 에이
빈도50/60Hz
표준 및 인증IEC 60947-2 (2009-05); LOVAG 인증서 번호 IT 10.138
원산지이탈리아
견적 받기

제품 설명

ABB Tmax XT 몰드형 회로 차단기는 32A에서 800A에 이르는 다양한 프레임 크기에 걸쳐 탁월한 성능을 제공합니다. 신뢰성과 안전성을 고려하여 설계된 이 제품은 최대 70kA의 높은 차단 용량과 컴팩트한 디자인을 특징으로 하며, 산업 및 상업용 애플리케이션에 이상적입니다. TMD(열자기 트립 장치)와 TMA(열자기 트립 장치)를 통해 효율적인 보호 기능과 간편한 설치를 보장합니다.

기본 사양

  • 현재 범위: XT1부터 XT6 프레임까지 32-800A

  • 파괴 용량: 최대 70kA, 480V에서 뛰어난 고장 보호 기능을 제공합니다.

  • 여행 단위: 열자기 보호를 위한 TMD 및 TMA

  • 컴팩트한 디자인: 공간 절약형 설치에 최적화되어 있습니다.

  • 안전: 안정적인 작동을 위한 고정(FF) 구성

  • 글로벌 표준: IEC 표준을 준수합니다.

  • 사용 편의성: 간편한 설치 및 유지 관리

기술 사양



모델정격 전류(A)셸 프레임 코드차단 용량(kA)
XT1N160 TMD 160 3P FF160XT1 [160]36
XT1S160 TMD 160 3P FF160XT1 [160]50
XT2S160 TMD 32 3P FF32XT2 [160]50
XT2L160 TMD 32 3P FF32XT2 [160]70
XT3N250 TMD 250 3P FF250XT3 [250]36
XT3S250 TMD 250 3P FF250XT3 [250]50
XT4S160 TMD 32 3P FF32XT4 [160]50
XT4V160 TMD 32 3P FF32XT4 [160]70
XT4S250 TMA 250 3P FF250XT4 [250]50
XT4V250 TMA 250 3P FF250XT4 [250]70
XT5H400 TMA 320 3P FF320XT5 [400]70
XT5X400 TMA 320 3P FF320XT5 [400]70
XT5L630 TMA 500 3P FF500XT5 [630]70
XT6S800 TMA 630 3P FF630XT6 [800]50
XT6H800 TMA 630 3P FF630XT6 [800]70



ABB XT3S 250 TMD 250-2500 FF 3P SACE Tmax XT 몰드 케이스 회로 차단기 – 250A, 3극, 415V에서 50kA, 열자기 트립

제조업체: 씨줄
모델: XT3S 250 TMD 250-2500 FF 3P
주문 번호: 1SDA068221R1
유형: 몰드형 케이스 회로 차단기(MCCB)
시리즈: SACE Tmax XT / XT3S
프레임 크기: 250 AF (Iu = 250A)
정격 전류(인치): 250A
전봇대 개수: 3극
여행 단위: TMD (열-자기, 조절 가능)
차단 용량 (Icu @ 415V): 50kA
설치: 고정형, 전면 단자

ABB XT3S 250 TMD 250-2500 FF 3P는 SACE Tmax XT 시리즈의 컴팩트하고 고성능 몰드 케이스 회로 차단기로, 산업 및 상업용 전력 분배 시스템에서 신뢰할 수 있는 보호 및 제어를 위해 설계되었습니다. 250A 프레임과 조정 가능한 과부하 보호(175–250A) 및 조정 가능한 자기 단락 보호(1250–2500A)를 제공하는 열 자기 트립 장치를 갖추고 있어 정확한 협조 및 유연한 보호 설정을 제공합니다. 이 차단기는 415V AC에서 50kA, 690V AC에서 8kA의 궁극적인 차단 용량을 제공하여 강력한 고장 전류 차단을 보장합니다. 전면 단자 및 컴팩트한 치수(105mm W × 150mm H × 70mm D)를 갖춘 고정형 3극 설계는 공간 효율적이고 높은 신뢰성을 갖춘 솔루션을 찾는 패널 제작자에게 이상적입니다. IEC 60947-2 인증 및 LOVAG 인증(인증서 번호 IT 10.138)을 받은 XT3S는 전 세계 다양한 산업 및 인프라 애플리케이션에 적합합니다.[reference:0][reference:1]

  • 조절 가능한 열-자기 트립 유닛 (TMD): 열 과부하 보호는 175A ~ 250A(0.7–1 × In)에서 조정 가능하며, 자기 단락 보호는 1250A ~ 2500A(5–10 × In)에서 조정 가능하여 정확한 협조 및 유연한 보호 설정을 제공합니다.[reference:2]

  • 높은 파괴 용량: 415V AC에서 50kA Icu, 440V AC에서 40kA, 690V AC에서 8kA를 제공하며, 415V AC에서 27kA의 사용 차단 용량(Ics)으로 다양한 전압 레벨에서 신뢰할 수 있는 고장 전류 차단을 보장합니다.[reference:3]

  • 콤팩트하고 견고한 디자인: 105mm × 150mm × 70mm(W × H × D)의 공간 절약형 치수와 내구성이 뛰어난 몰드 케이스로, 공간이 제한된 인클로저의 패널 장착에 적합합니다.[reference:4]

  • 전면 단자 (FF): 고정형 전면 단자 설계는 고전류 배선을 위한 안전하고 낮은 저항의 종단을 보장하여 스위치보드 및 배전반 내 설치를 단순화합니다.

  • 높은 기계적 및 전기적 내구성: 견고한 몰드 케이스 구조와 긴 서비스 수명으로 까다로운 산업 환경에서 안정적인 작동을 위해 설계되었습니다.

  • 넓은 작동 전압 범위: 최대 690V AC 및 500V DC 시스템에서 작동하도록 정격되었으며, 전 세계 산업 및 인프라 애플리케이션에 적합합니다.[reference:5]

  • 글로벌 승인 및 LOVAG 인증: IEC 60947-2 인증 및 LOVAG 인증서 번호 IT 10.138을 보유하고 있으며, 사용 범주 A 및 분리용 적합으로 전 세계적인 수용을 보장합니다.[reference:6]
