슈나이더 일렉트릭 파워팩트 H-프레임 HDA36100

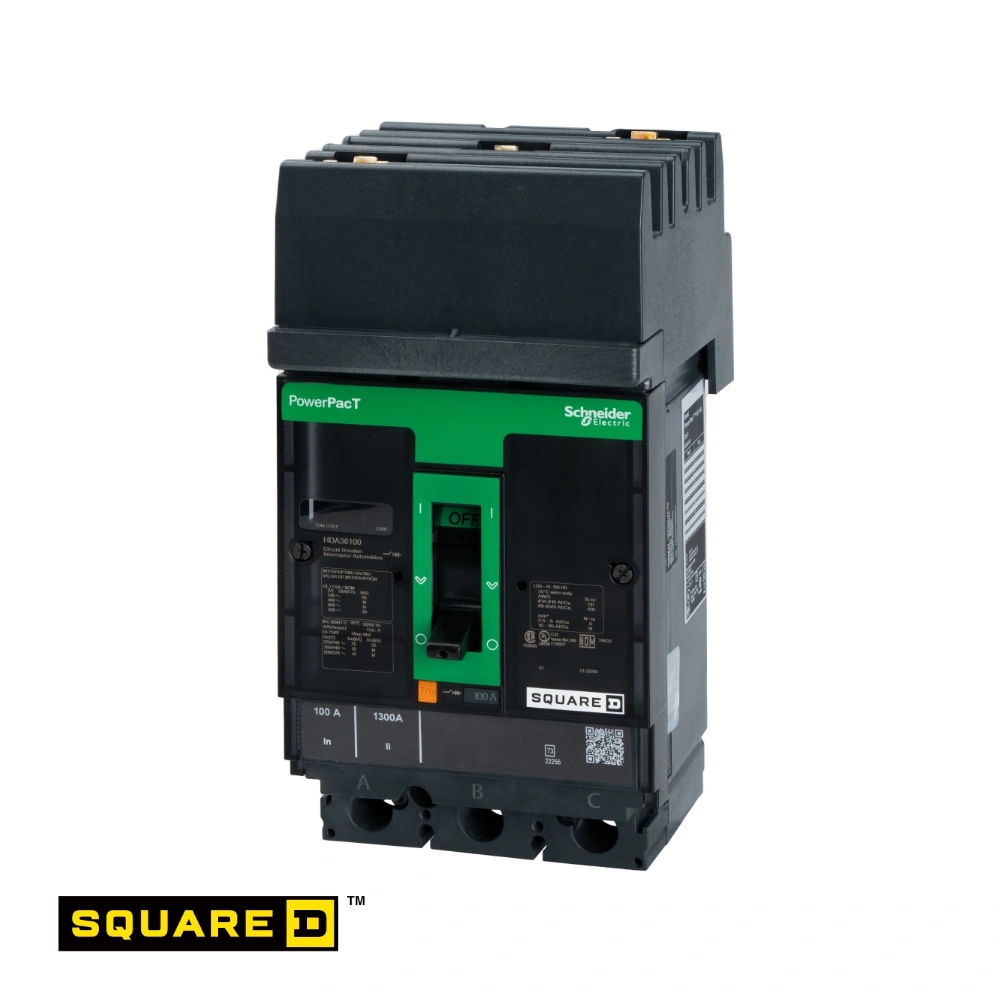

Schneider Electric PowerPacT H-Frame HDA36100 - 이미지 2

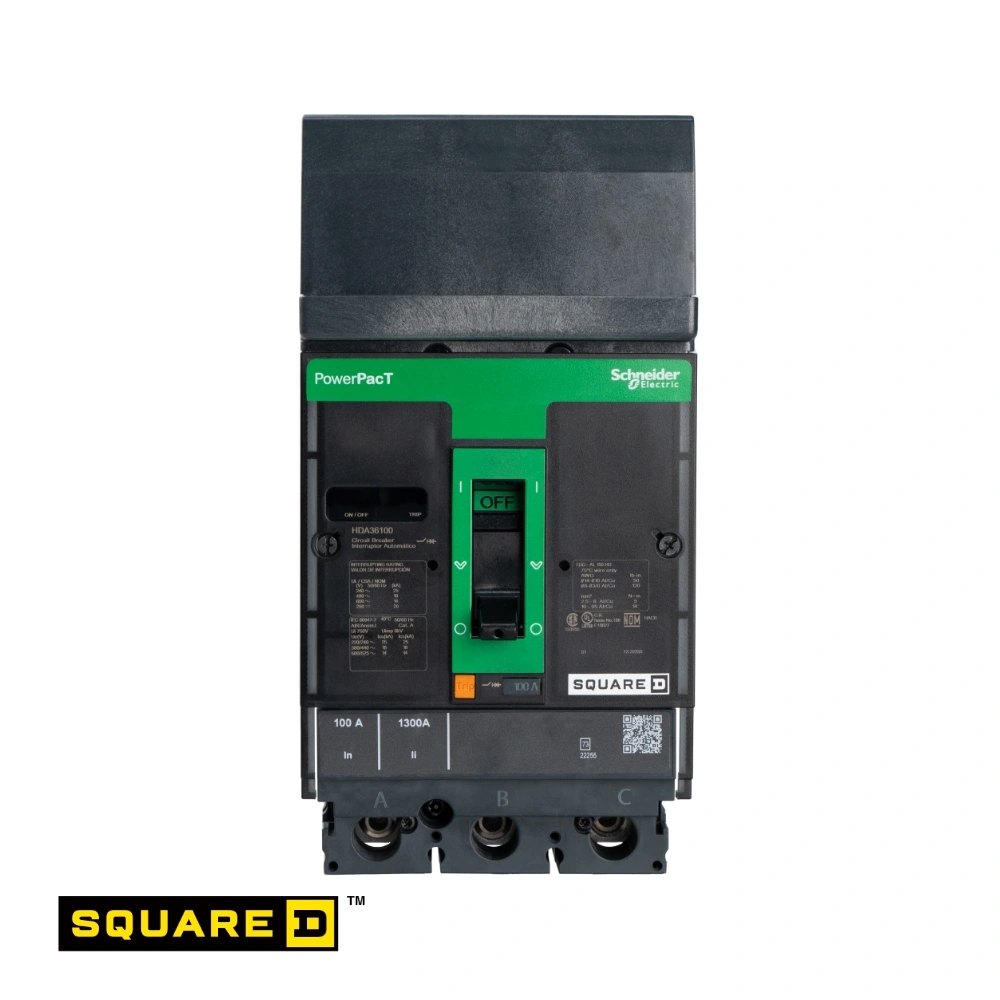

Schneider Electric PowerPacT H-Frame HDA36100 - 이미지 3

슈나이더 일렉트릭 파워팩트 H-프레임 HDA36100

제조업체: 슈나이더 일렉트릭

정격 전류: 100A (열자기, 80% 연속 정격)
폴: 3P (ABC 위상 연결)
정격 전압: 600V 교류 / 250V 직류
차단 용량(IEC 60947-2):
• 240V 교류에서 25kA
• 480V AC에서 18kA
• 600V 교류에서 14kA
• 20kA @ 250/500V DC
임펄스 내전압: 8kV (IEC 60947-2)
트립 유닛 기술: 열자기식 (자기 트립 1700A, 유지 900A)
설치: 아이라인 브래킷
단말기 호환성: AWG 14–300 (알루미늄/구리)
IP 등급: IP40 (전면 커버)
작동 온도: -25°C ~ 70°C (-13°F ~ 158°F)
보관 온도: -50°C ~ 85°C (-58°F ~ 185°F)
크기(높이×너비×깊이): 163 × 104 × 86 mm (6.4 × 4.09 × 3.4 인치)
순중량: 2.2kg (4.9lb)

견적 받기

제품 설명

슈나이더 일렉트릭 파워팩 H-프레임 HDA36100은 고하중 배전 시스템용으로 설계된 견고한 몰드 케이스 회로 차단기(MCCB)입니다.

전기 정격
이 제품은 3극 100A 열자기 트립 장치와 80% 연속 전류 정격을 갖추고 있어 최대 600V AC / 250V DC까지 안정적인 과부하 및 단락 보호 기능을 제공합니다.

적용 및 설치
산업 및 상업용으로 설계된 이 차단기는 I-Line 장착을 지원하여 표준 배전반에 쉽게 설치할 수 있습니다.

통신 및 제어
통합 Modbus 이더넷 통신을 통해 향상된 시스템 관리를 위한 고급 모니터링 및 원격 제어 기능을 제공합니다.

설계 및 보호
콤팩트한 디자인(163 × 104 × 86 mm)과 IP40 등급의 전면 커버 보호 기능을 갖춘 이 제품은 HACR 등급 설정이 필요한 환경을 포함하여 다양한 환경에 적합합니다.

기본 사양

1. 고급 보호 및 규정 준수

  • 열-자기 트립: 정밀한 고장 대응을 위한 조절 가능한 자기 트립(1700A) 및 열 유지(900A).
  • 높은 차단 용량: 240V AC에서 25kA, 600V AC에서 14kA, DC에서 20kA의 정격 용량을 갖추고 있으며, IEC 60947-2, UL 489 및 CSA 표준을 준수합니다.
  • 절연 규격 준수: 안전한 유지보수를 위해 IEC 60947-2 절연 요구 사항을 충족합니다.

2. 모듈형 연결 및 액세서리

  • 플러그인 액세서리: 보조 스위치(OF) 2개, 경보 스위치(SD) 1개, 과전류 트립 스위치(SDE) 1개, 전압 해제 스위치(MN/MX) 1개가 포함됩니다.
  • 단자 유연성: AWG 14~300 알루미늄/구리 러그와 호환되며 최대 14Nm의 토크 설정을 지원합니다.

3. 환경적 내구성

  • 넓은 작동 온도 범위: -25°C ~ 70°C에서 작동하며 -50°C까지 보관이 가능합니다.
  • 오염 저항성: 오염 등급 3(가혹한 산업 환경) 등급을 획득했습니다.

4. 스마트 커뮤니케이션

Modbus 이더넷 인터페이스: 실시간 에너지 모니터링 및 자동화 시스템과의 통합을 가능하게 합니다.

5. 안전 및 인증

  • 글로벌 표준: UL, CSA, NEMA 및 해양 인증(뷰로 베리타스, 로이드 레지스터).
  • 화학물질 규정 준수: PVC 무함유 및 REACH/RoHS 규정 준수, DHIP 관련 캘리포니아 주법 65호 경고 표시 포함.

기술 사양

속성 이름속성 값
범위파워팩트
제품명파워팩트 H
제품 또는 구성 요소 유형회로 차단기
기기 애플리케이션분포
라인 정격 전류100 에이
전봇대 개수3P
보호된 전봇대 설명3t
제어 유형비녀장
용량 코드 해제D
파괴 용량25kA 240VAC 50/60Hz UL 489
18kA 480V AC 50/60Hz
14kA 600V AC 50/60Hz
20kA 250VDC
[Ue] 정격 작동 전압690V 교류 50/60Hz IEC 60947-3
네트워크 주파수50/60Hz
[lcs] 정격 서비스 차단 용량25kA 220/240V AC 50/60Hz IEC 60947-2
18kA 380/440/415V AC 50/60HzIEC 60947-2
14kA 500/525V AC 50/60HZIEC 60947-2
20kA 250V DC IEC 60947-2
20kA 500V DC IEC 60947-2
[Uimp] 정격 임펄스 내전압8kV IEC 60947-2
트립 유닛 기술열자기
자기 트립 전류1700 A
자기 유지 전류900 에이
연속 전류 정격80%
[Uij 정격 절연 전압]750V IEC 60947-2
격리 적합성예, IEC 60947-2입니다.
활용 범주카테고리 A
AWG 게이지AWG 14 ~ AWG 3/0 알루미늄/구리 단자
로컬 신호전원 꺼짐(OFF) 1 트립 표시등(녹색)
장착 모드아이라인 브래킷)
장착 지지대까치발
전기 연결I-Line 연결, 라인
러그, 하중
터미널 식별자AL150HD
설치 높이4.5인치(114.3mm)
조임 토크44.3 파운드/인치 (5 Nm) 0.004~0.009 인치² (2.5~6 mm²) (AWG 14, AWG 10)
123.9 lbf.in (14 Nm) 0.02.0.1 in2 (10...95 mm2) (AWG 8..AWG 3/0)
슬롯 수2. 보조 스위치 (플러그인용)
1 알람 스위치 SD 플러그인)
1. 과전류 트립 스위치 (SDE 플러그인)
1. 전압 해제 MN 또는 MX 플러그인)
전원선 피복 벗기기 길이0.6인치(16mm)
색상검은색
키6.4인치(163mm)
너비4.09인치(104mm)
깊이3.4인치(86mm)
순중량4.9파운드(미국) (2.2kg)
세트당 수량1
위상 연결알파벳
통신 인터페이스모드버스
이더넷
