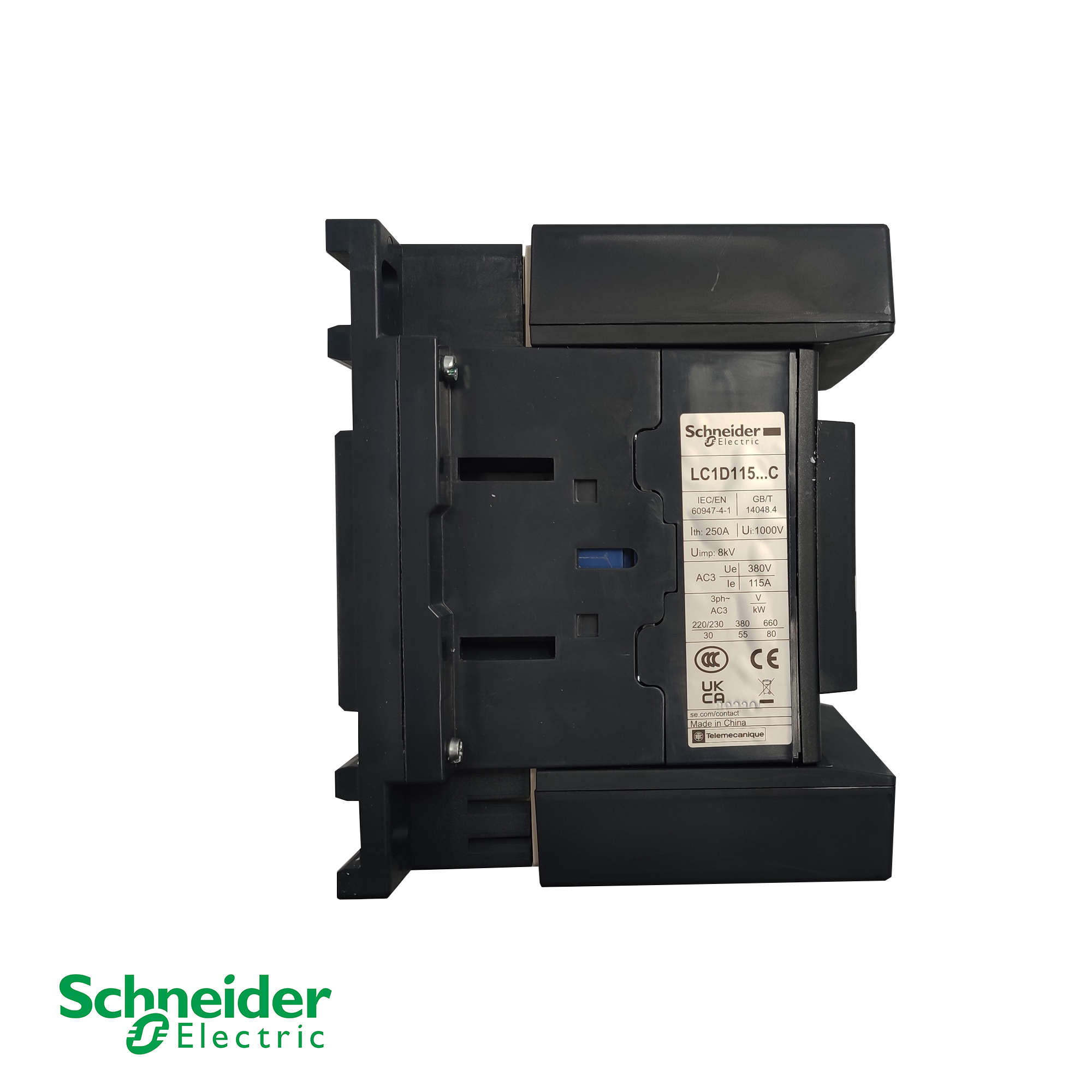

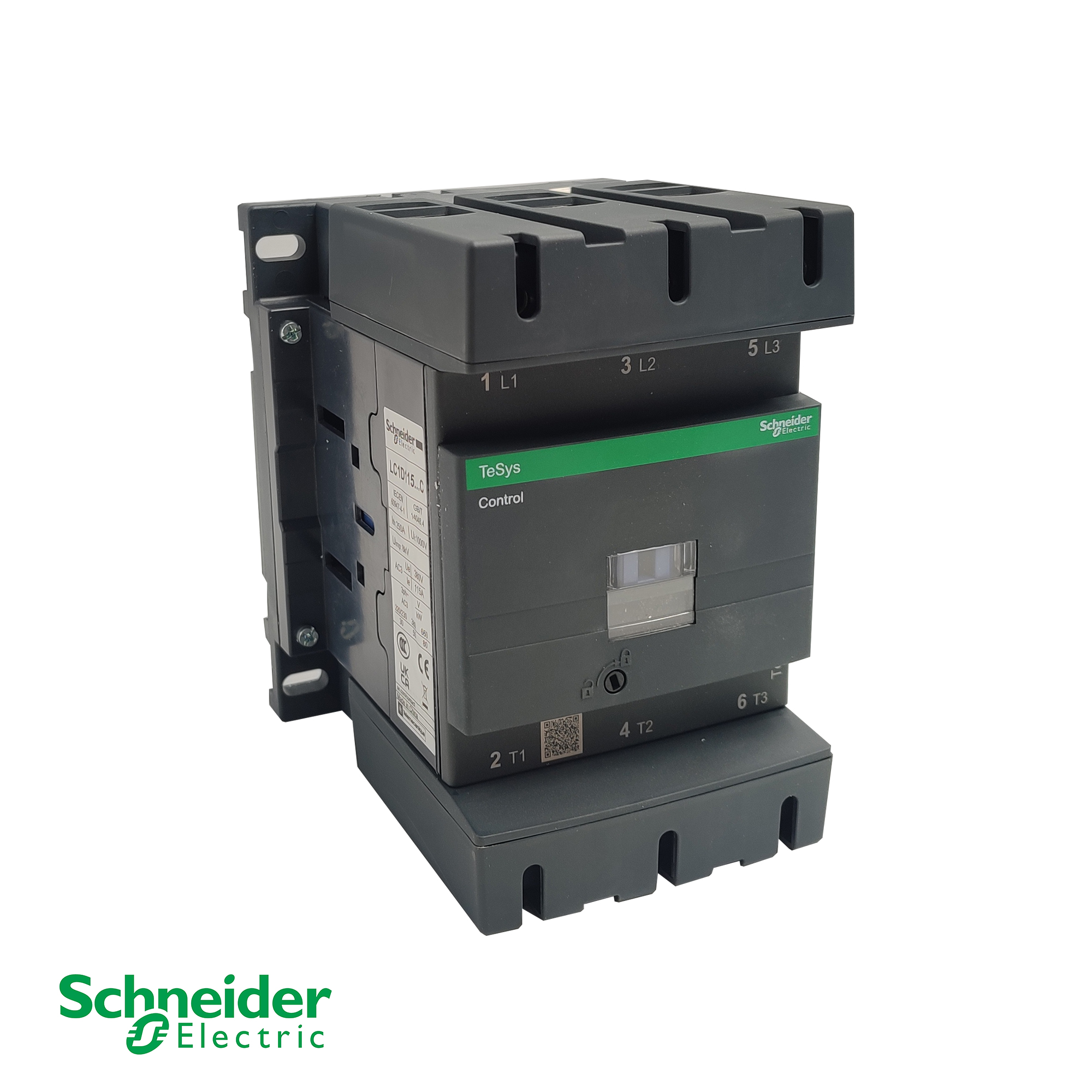

シュナイダーエレクトリック LC1D11500F7C TeSys D コンタクタ – 115A、3極、55kW @ 400V (AC-3)
Schneider Electric LC1D11500F7C TeSys D Contactor – 115A, 3‑Pole, 55kW @ 400V (AC‑3) - 画像 (2)
Schneider Electric LC1D11500F7C TeSys D Contactor – 115A, 3‑Pole, 55kW @ 400V (AC‑3) - 画像 (3)

シュナイダーエレクトリック LC1D11500F7C TeSys D コンタクタ – 115A、3極、55kW @ 400V (AC-3)

パラメータ価値
製品タイプパワーコンタクタ
シリーズ／ブランドTeSys D / TeSys Deca – シュナイダーエレクトリック
型番LC1D11500F7C
極数3極（3P）
極接点の構成3 NO（ノーマルオープン）[参照:11]
定格動作電流（Ie） – AC-3/AC-3e @ ≤440V115A[参照:12]
定格動作電流 – AC-1 @ ≤440V200A[参照:13]
モーター出力 – AC-3 @ 220〜230V30kW[参照:14]
モーター出力 – AC-3 @ 380〜400V55kW[参照:15]
モーター出力 – AC-3 @ 415〜440V59kW[参照:16]
モーター出力 – AC-3 @ 500V75kW[参照:17]
モーター出力 – AC-3 @ 660〜690V80kW[参照:18]
モーター出力 – AC-3 @ 460〜480V (3相)75 HP[参照:19]
定格動作電圧（Ue）≤ 1000V AC (25〜400Hz) / ≤ 300V DC[参照:20]
コイル制御電圧110V AC (50/60Hz)[参照:21]
補助連絡先なし（基本構成）[参照:22]
接続タイプねじ込み式端子[参考:23]
寸法（長さ×幅×高さ）156.7mm × 119.9mm × 167.8mm (6.17インチ × 4.72インチ × 6.61インチ)[参照:24]
取り付けDINレールまたはパネルマウント[参照:25][参照:26]
最大動作レート2,400サイクル/時[参考文献:27]
周囲動作温度-40℃～+70℃[参考文献:28]
規格と認証CCC認証取得済み[参照:29]、IEC 60947
見積もりを取得

製品説明

シーメンス3SE5リミットスイッチは、産業オートメーションにおける高精度な位置検出と安全インターロック向けに設計された、堅牢で信頼性の高いデバイスです。ローラーレバー、プランジャー、ロッドレバーなど、幅広いアクチュエータタイプを取り揃えているため、多様なアプリケーションへの柔軟な統合が可能です。これらのスイッチは、耐久性に優れたプラスチックまたは金属製のハウジングを採用し、保護等級は最大IP66で、粉塵、湿気、機械的ストレスに対する優れた耐性を備えています。AC回路とDC回路の両方で複数の接点構成と高いスイッチング容量を提供する3SE5リミットスイッチは、過酷な環境下でも安定した性能を発揮します。コンベアシステム、機械の安全、終端検出などに最適で、信頼性と長寿命を兼ね備え、厳しい産業ニーズに対応します。.

標準機能

  • アクチュエータオプション： ローラーレバー、プランジャー、ロッドレバー、調整式レバーなど、様々なタイプが用意されており、用途に合わせて柔軟に対応できます。

  • 連絡先の設定: スナップアクション接点とスローアクション接点があり、1NO+1NCまたは2NO+2NCのオプションがあります。

  • スイッチング容量： AC-15（最大6A/230V）およびDC-13（最大3A/24V）回路に適しています。

  • 耐久性: 長寿命を実現する高い機械的・電気的耐久性

  • 保護等級: 防塵、防水、産業環境に対する耐性を備えたIP65/IP66エンクロージャ

  • ハウジングの材質： さまざまな設置ニーズに対応できるよう、耐久性のあるプラスチック製または金属製の筐体をご用意しています。

  • 安全機能： 機械および自動化システムの安全性を確保するための、信頼性の高い位置検出とインターロック機能。

  • 動作温度: 過酷な環境下でも-25℃から+85℃までの幅広い温度範囲に対応

技術仕様

モデルアクチュエータタイプ連絡先の設定定格電圧保護等級
3SE5112-0ローラーレバー1NO+1NC230V AC / 24V DCIP65
3SE5113-0ローラーレバー2NO+2NC230V AC / 24V DCIP65
3SE5122-0プランジャー1NO+1NC230V AC / 24V DCIP66
3SE5123-0プランジャー2NO+2NC230V AC / 24V DCIP66
3SE5232-0ロッドレバー1NO+1NC230V AC / 24V DCIP65
3SE5233-0ロッドレバー2NO+2NC230V AC / 24V DCIP65
3SE5332-0調節可能なレバー1NO+1NC230V AC / 24V DCIP66
3SE5333-0調節可能なレバー2NO+2NC230V AC / 24V DCIP66

メーカー: シュナイダーエレクトリック
モデル： LC1D11500F7C
タイプ： パワーコンタクタ
シリーズ： TeSys D / TeSys Deca
定格電流（AC-3 @ ≤440V）： 115A
モーター出力（AC-3 @ 400V）： 55kW
コイル電圧: 110V AC (50/60Hz)
補助連絡先: なし（基本モデル）
繋がり： ねじ込み式端子

シュナイダーエレクトリックのLC1D11500F7Cは、TeSys Dシリーズの3極コンタクタで、産業用途におけるモータ制御および抵抗負荷スイッチング用に設計されています。定格電流115A（AC-3）、モータ出力55kW（400V）で、大型モータ、ポンプ、コンプレッサー、コンベア、HVACシステムに最適です[参照:0]。デュアル周波数動作（50/60Hz）の110V ACコイルにより、標準的なAC制御システムとのシームレスな統合が可能です[参照:1]。厳しい環境向けに設計されたTeSys Dシリーズは、コンパクトな設計、高い接点耐久性、およびグローバルな産業要件を満たすマルチスタンダード認証を提供します[参照:2]。.

  • 高いモータースイッチング容量定格電流115A（AC-3/AC-3e）、モータ出力55kW、400Vで、要求の厳しいモータおよび負荷スイッチング用途に適しています[参考文献:3]。.

  • デュアル周波数交流コイル: 110V ACコイル（50/60Hz）により、標準的なAC制御回路とのシームレスな統合が可能になります[参考文献:4]。.

  • 高抵抗負荷定格: 抵抗負荷に対して最大 200A (AC-1 @ ≤440V) をサポートし、モータースイッチングアプリケーションを超えた柔軟性を提供します[参照:5]。.

  • 広い電圧範囲定格動作電圧は最大1000V ACおよび300V DCで、さまざまな用途に適しています[参考文献:6]。.

  • ネジ式クランプ端子をしっかりと固定します。: ネジ式接続による信頼性の高い配線で、安全かつ低抵抗の終端を実現[参考文献:7]。.

  • コンパクトで柔軟な取り付け方法: DINレールとパネルマウントの両方をサポートし、多様な設置が可能です[参照:8][参照:9]。.

  • グローバルな承認と持続可能性: CCC認証済み、国際規格に準拠[参照:10]。.
