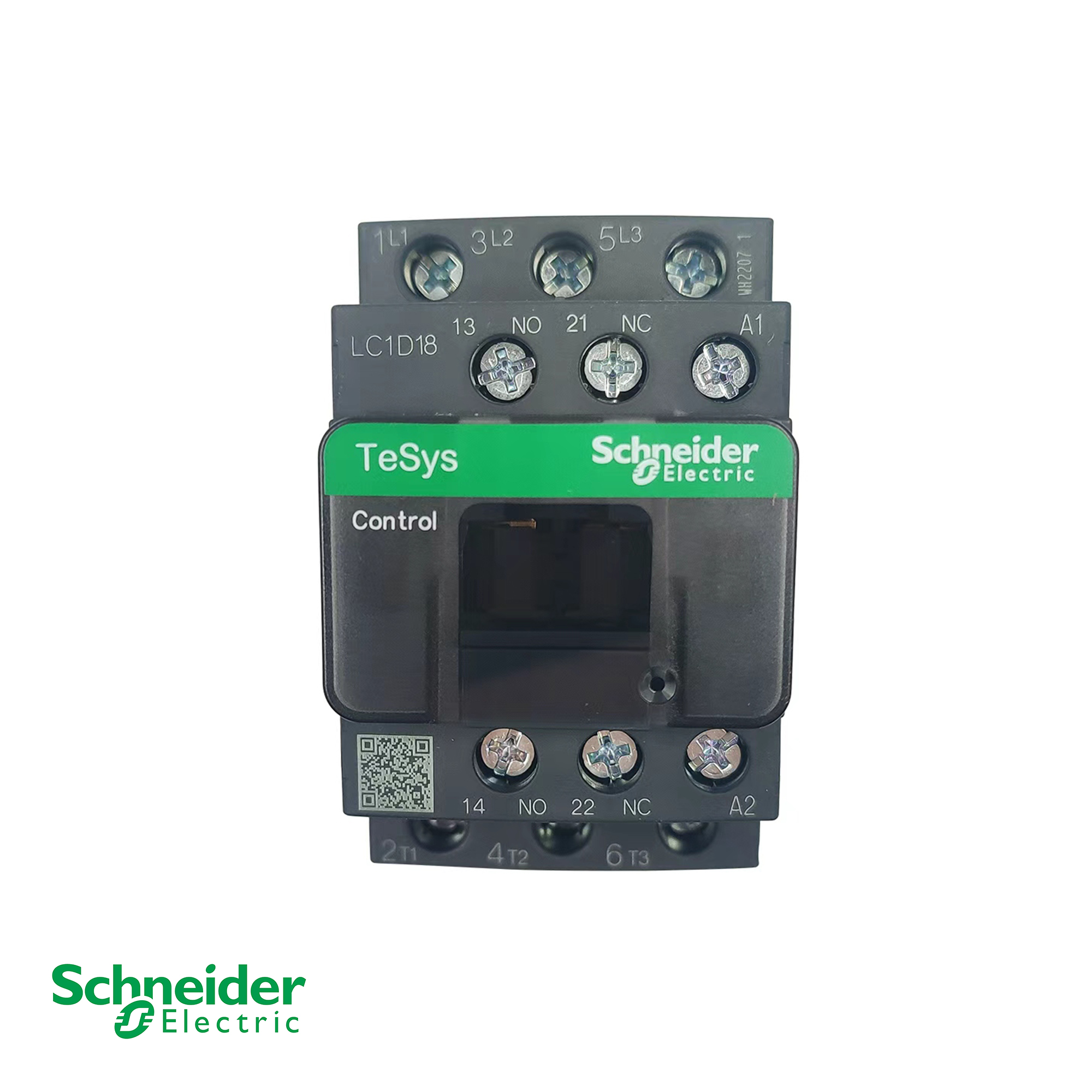

Schneider Electric LC1D18M7C TeSys D Contactor – 18A, 3‑Pole, 7.5kW @ 400V (AC‑3)

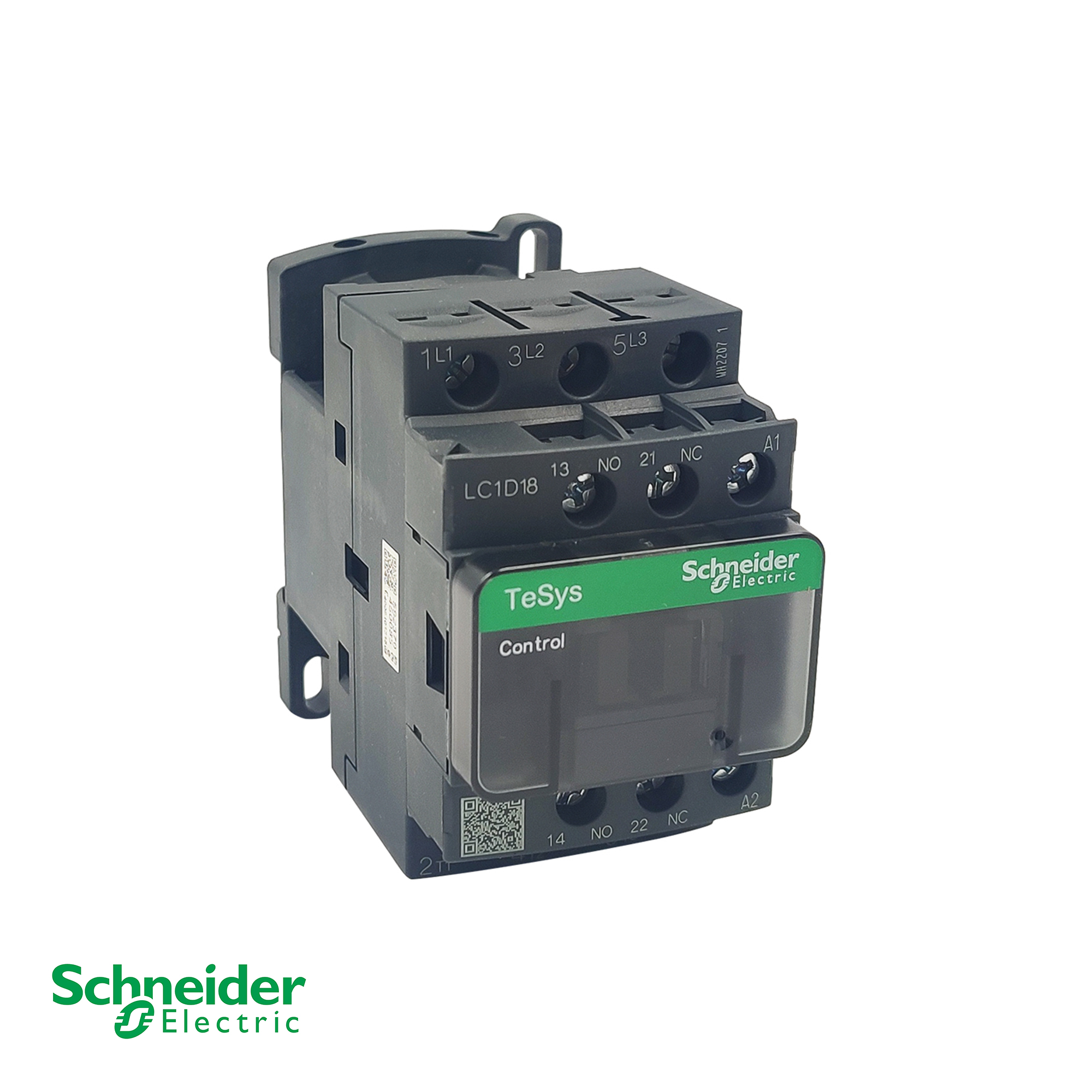

Schneider Electric LC1D18M7C TeSys D Contactor – 18A, 3‑Pole, 7.5kW @ 400V (AC‑3) - 画像 (2)

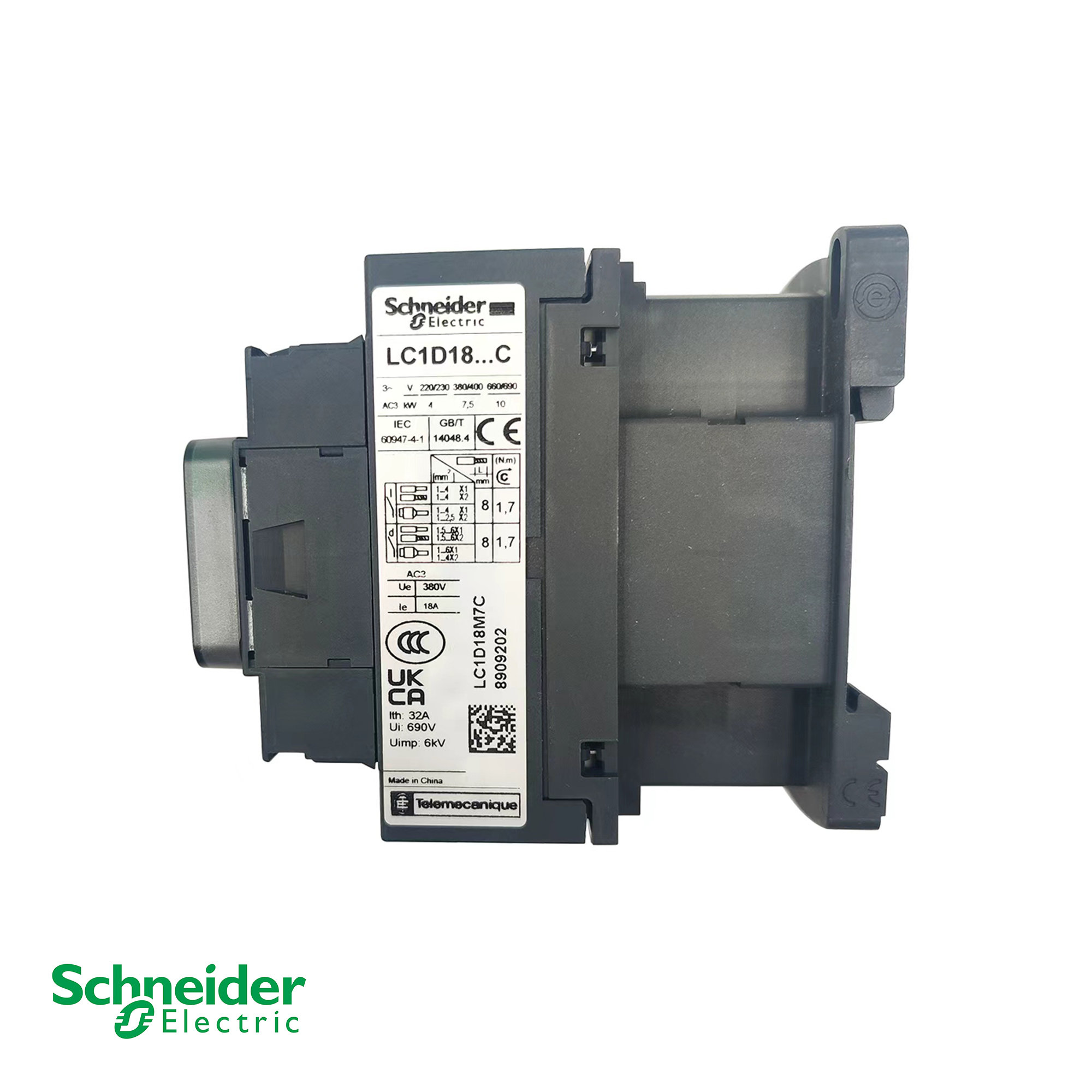

Schneider Electric LC1D18M7C TeSys D Contactor – 18A, 3‑Pole, 7.5kW @ 400V (AC‑3) - 画像 (3)

Schneider Electric LC1D18M7C TeSys D Contactor – 18A, 3‑Pole, 7.5kW @ 400V (AC‑3)

パラメータ価値
製品タイプパワーコンタクタ
シリーズ／ブランドTeSys D / TeSys Deca – Schneider Electric
型番LC1D18M7C
極数3‑pole (3P)
Pole Contact Composition3 NO (normally open)
Rated Operational Current (Ie) – AC‑3/AC‑3e @ ≤440V18A[reference:12]
Rated Operational Current – AC‑1 @ ≤440V32A[reference:13]
モーター出力 – AC-3 @ 400V7.5kW[reference:14]
Motor Power – AC‑3 @ 460‑480V10 HP[reference:15]
Motor Power – AC‑3 @ 690V10kW[reference:16]
定格動作電圧（Ue）≤ 690V AC (25‑400Hz) / ≤ 300V DC[reference:17]
コイル制御電圧220V AC (50/60Hz)[reference:18]
補助連絡先1 NO + 1 NC (NC mirror certified)[reference:19]
接続タイプScrew clamp terminals[reference:20]
寸法（高さ×幅×奥行）77mm × 45mm × 86mm[reference:21]
正味重量Approx. 0.33 kg[reference:22]
取り付けDIN rail (35mm) or screw fixing[reference:23]
Maximum Operating Rate3,600 cycles/hour[reference:24]
Ambient Operating Temperature‑25°C to +60°C[reference:25]
規格と認証IEC 60947‑4‑1, UL 508, CSA C22.2, CCC, EAC, Marine[reference:26]
環境コンプライアンスGreen Premium (RoHS/REACh compliant)[reference:27]
見積もりを取得

製品説明

AB Bulletin 100-Cシリーズコンタクタは、アレン・ブラッドリーブランドの高性能かつコンパクトなモータ制御ソリューションであり、産業オートメーション、モータ制御、配電システムで幅広く使用されています。このシリーズは、定格動作電流9A～97Aに対応し、出力2.2kW～45kWの三相交流モータに適しています。また、様々な制御コイル電圧（12～250V AC/DC）に対応し、各種制御システムとの統合も容易です。補助接点や過負荷リレーなどのアクセサリを使用することで、様々な制御機能を柔軟に拡張でき、現代の産業システムにおける理想的な主回路制御コンポーネントとなります。.

標準機能



  • 定格電流範囲は9A～97Aで、三相モータ制御に適しています。

  • 複数のコイル電圧が利用可能（12V～250V AC/DC）

  • 高い機械的寿命（3000万回動作）と電気的寿命（100万回動作）

  • 補助接点およびアクセサリモジュールをサポートします

  • 柔軟なDINレールおよびパネル取り付けオプション

  • IEC、UL、およびその他の国際規格に準拠

技術仕様

メーカー: シュナイダーエレクトリック
モデル： LC1D18M7C
タイプ： パワーコンタクタ
シリーズ： TeSys D / TeSys Deca
Rated Current (AC‑3 @ ≤440V): 18A
モーター出力（AC-3 @ 400V）： 7.5kW
コイル電圧: 220V AC (50/60Hz)
補助連絡先: 1 NO + 1 NC (NC mirror certified)
繋がり： ねじ込み式端子

The Schneider Electric LC1D18M7C is a 3‑pole contactor from the TeSys D series, designed for motor control and resistive load switching in industrial applications. Rated at 18A (AC‑3) with a motor power of 7.5kW at 400V, it is ideal for motors, pumps, compressors, conveyors, and HVAC systems[reference:0]. The 220V AC coil with dual‑frequency operation (50/60Hz) enables seamless integration with standard AC control systems[reference:1]. Built for demanding environments, the TeSys D series offers high contact reliability, compact design (45mm width), and multi‑standard certifications including IEC, UL, CSA, CCC, and EAC[reference:2].

  • Reliable Motor Switching: Rated at 18A (AC‑3/AC‑3e) with 7.5kW motor power at 400V, suitable for a wide range of motor and load switching applications[reference:3][reference:4].

  • Dual‑Frequency AC Coil: 220V AC coil (50/60Hz) enables seamless integration with standard AC control circuits[reference:5].

  • 統合型補助接点: Built‑in 1 NO + 1 NC auxiliary contacts with NC mirror certification reduce external blocks and simplify control wiring[reference:6].

  • Secure Screw Clamp Terminals: Reliable wiring with easy installation and multi‑standard screw compatibility[reference:7].

  • Compact & Flexible Mounting: 45mm width with DIN‑rail (35mm) or screw fixing options for versatile panel installation[reference:8][reference:9].

  • High Durability: Supports operating rates up to 3,600 cycles/hour and ambient temperatures up to 60°C[reference:10].

  • Global Approvals & Sustainability: Certified to IEC, UL, CSA, CCC, EAC, and Marine standards. Green Premium compliant with RoHS/REACh[reference:11].
