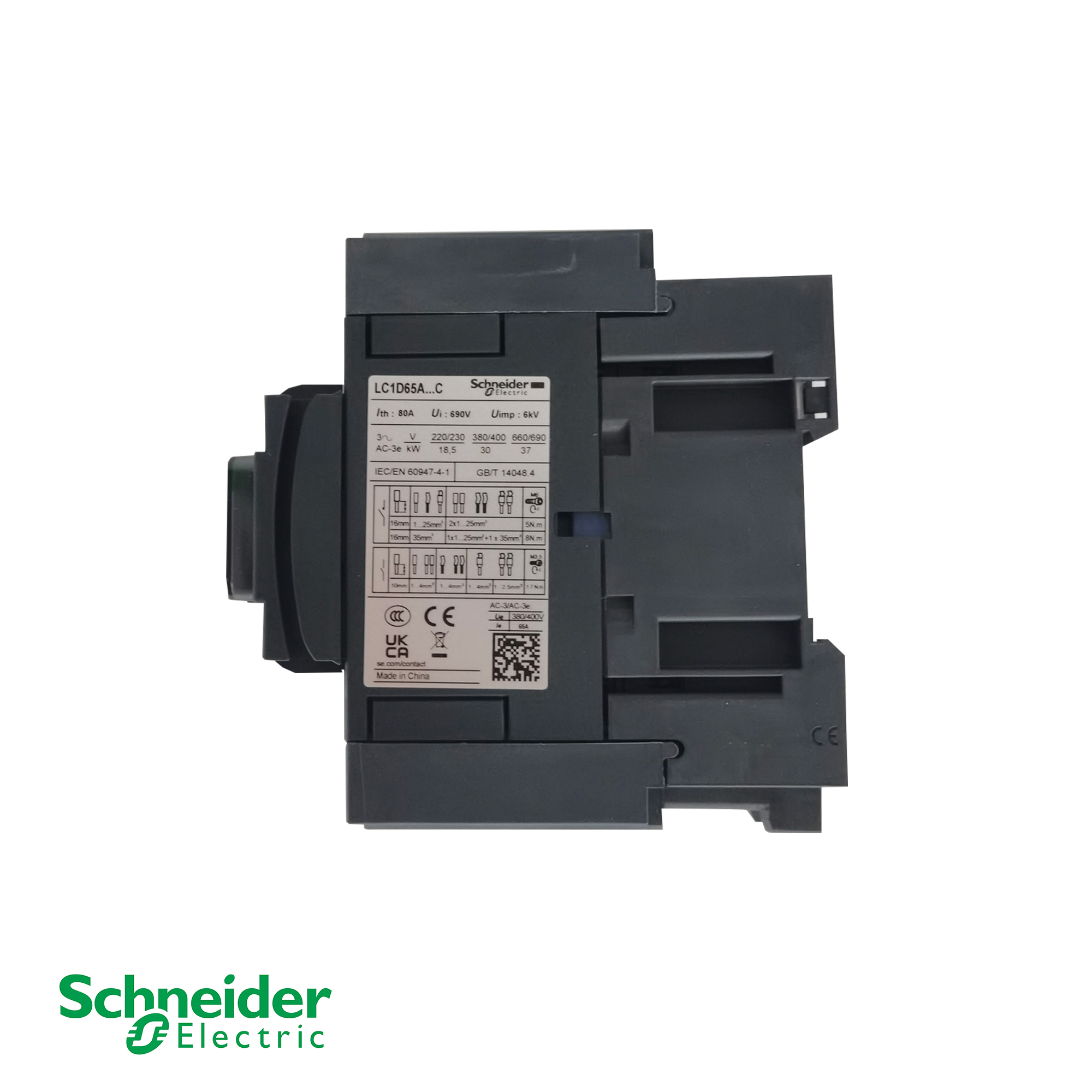

Contattore Schneider Electric LC1D65AM7C TeSys D – 65 A, 3 poli, 30 kW a 400 V (AC-3)

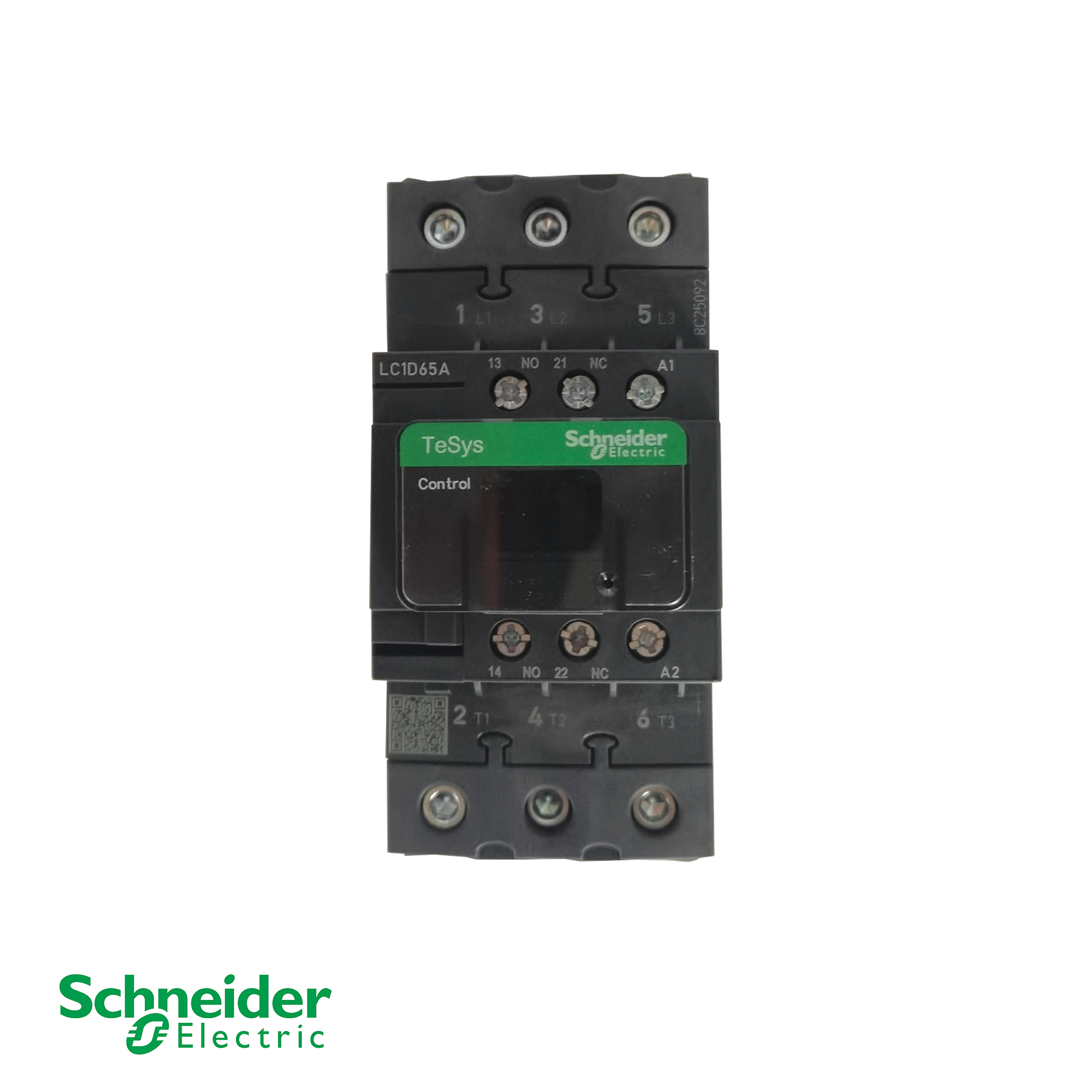

Schneider Electric LC1D65AM7C TeSys D Contactor – 65A, 3‑Pole, 30kW @ 400V (AC‑3) - immagine 2

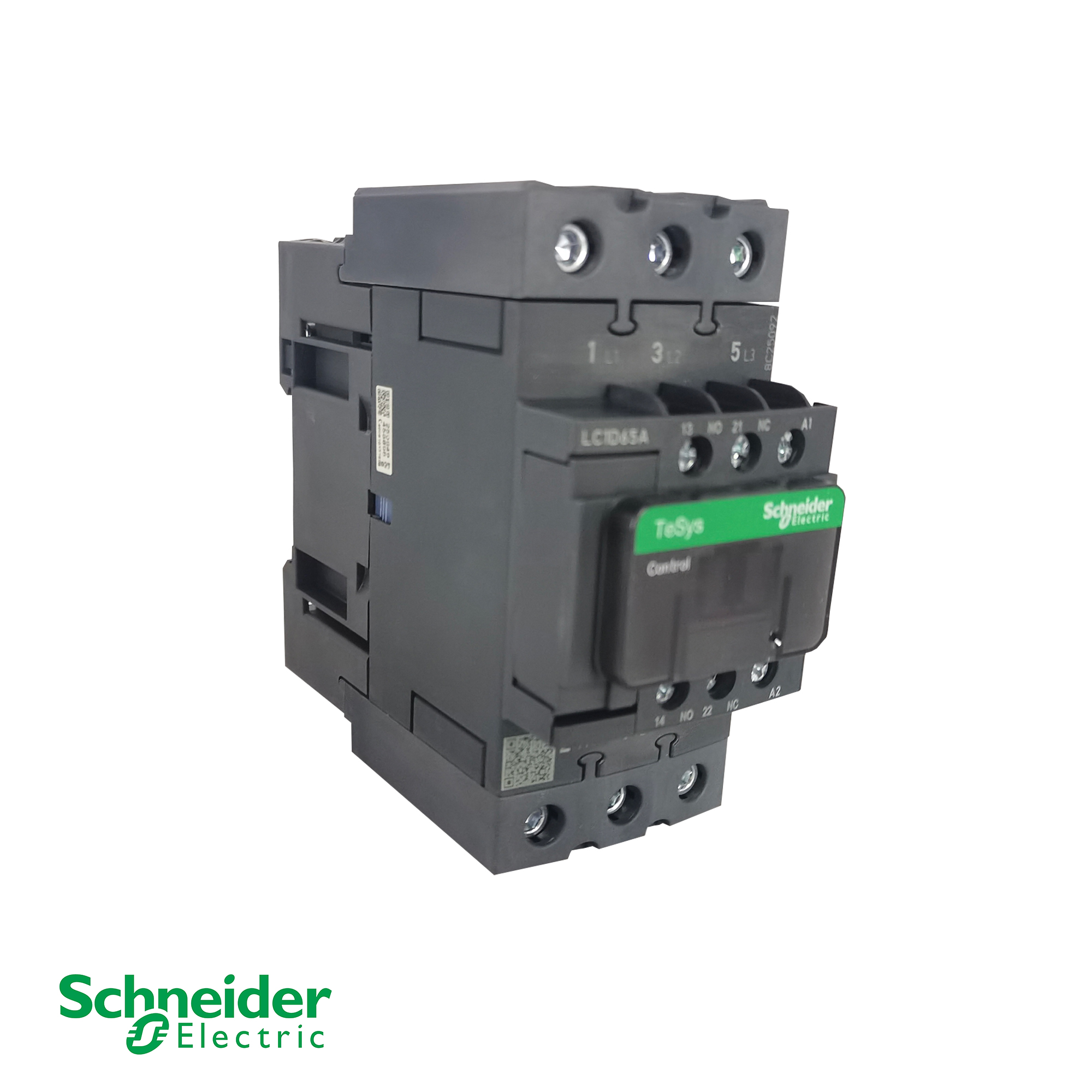

Schneider Electric LC1D65AM7C TeSys D Contactor – 65A, 3‑Pole, 30kW @ 400V (AC‑3) - immagine 3

Contattore Schneider Electric LC1D65AM7C TeSys D – 65 A, 3 poli, 30 kW a 400 V (AC-3)

ParametroValore
Tipo di prodottoContattore di potenza
Serie / MarchioTeSys D / TeSys Deca – Schneider Electric
Numero di modelloLC1D65AM7C
Numero di poli3 poli (3P)[riferimento:11]
Composizione dei contatti del polo3 NO (normalmente aperto)[riferimento:12]
Corrente operativa nominale (Ie) – AC‑3/AC‑3e a ≤440V65A[riferimento:13][riferimento:14]
Corrente operativa nominale – CA‑1 a ≤440V80A[riferimento:15][riferimento:16]
Alimentazione motore – CA‑3 a 220‑240V18,5 kW[riferimento:17]
Alimentazione motore – CA‑3 a 380‑400V30kW[riferimento:18][riferimento:19]
Alimentazione motore – CA‑3 a 415‑440V / 500V37 kW[riferimento:20]
Alimentazione motore – CA‑3 a 660‑690V37 kW[riferimento:21]
Alimentazione motore – CA‑3 a 460‑480V (trifase)40 CV[riferimento:22]
Tensione operativa nominale (Ue)≤ 690 V CA (25‑400 Hz) / ≤ 300 V CC[riferimento:23]
Tensione di controllo della bobina220 V CA (50/60 Hz)[riferimento:24]
Contatti ausiliari1 NO + 1 NC[riferimento:25]
Tipo di connessioneTerminali a morsetto a vite Everlink[riferimento:26]
Dimensioni (altezza × larghezza × profondità)122 mm × 55 mm × 120 mm[riferimento:27]
Peso nettoCirca 0,95 – 1,0 kg[riferimento:28][riferimento:29]
MontaggioGuida DIN (35 mm) o fissaggio a vite[riferimento:30]
Temperatura ambiente di esercizio-40°C a +60°C
Standard e certificazioniCCC, CE, UKCA
Richiedi un preventivo

Descrizione del prodotto

Il pulsante Schneider XA2EW33M1, da 22 mm, è un pulsante a incasso illuminato di verde della serie EasyPact XA2. È dotato di una sorgente luminosa a LED integrata, compatibile con alimentazione a 220 V CA, e offre una configurazione a singolo contatto 1NO (Normalmente Aperto). Comunemente utilizzato come indicatore di "Avvio" o "Funzionamento", la sua vivace illuminazione verde garantisce una conferma visiva immediata. Con un grado di protezione IP65, è progettato per funzionare in ambienti industriali, offrendo durata e facilità di installazione per i costruttori di quadri elettrici.

Caratteristiche standard

  • Colore del segnale standard: Illuminazione verde specificatamente adatta alle funzioni "Avvio" e "Sistema in buono stato".

  • Efficienza energetica: La sorgente luminosa a LED integrata consuma pochissima energia pur garantendo un'elevata luminosità.

  • Morsetti a vite: Garantisce connessioni elettriche sicure e resistenti alle vibrazioni.

  • Design a incasso: Il profilo ribassato contribuisce a prevenire interferenze fisiche in configurazioni di pannelli con spazi ristretti.

  • Standard globali: Pienamente conforme agli standard di certificazione IEC 60947, CCC e CE.

Specifiche tecniche

ParametroSpecifiche
Gamma di prodottiEasyPact XA2
Tipo di testaRotondo / A filo
Profilo dell'operatorePulsante verde
Composizione del contatto1 NO
[Ui] Tensione di isolamento600 V
[Uimp] Tensione impulsiva6 kV
Alimentazione Light BlockAlimentazione diretta a 220 V CA
Durata meccanica1.500.000 cicli
Collegamento terminaleTerminali a morsetto a vite
Grado di protezione IPIP65
Temperatura di esercizioda -25°C a 55°C

Produttore: Schneider Electric
Modello: LC1D65AM7C
Tipo: Contattore di potenza
Serie: TeSys D / TeSys Deca
Corrente nominale (AC‑3 a ≤440V): 65A
Potenza del motore (AC‑3 a 400V): 30 kW
Tensione della bobina: 220 V CA (50/60 Hz)
Contatti ausiliari: 1 NO + 1 NC
Connessione: Terminali a morsetto a vite Everlink

Il contattore Schneider Electric LC1D65AM7C è un contattore tripolare della serie TeSys D, progettato per il controllo di motori e la commutazione di carichi resistivi in applicazioni industriali. Con una corrente nominale di 65 A (AC-3) e una potenza del motore di 30 kW a 400 V, è ideale per motori, pompe, compressori, nastri trasportatori e sistemi HVAC[reference:0][reference:1]. La bobina a 220 V CA con funzionamento a doppia frequenza (50/60 Hz) consente una perfetta integrazione con i sistemi di controllo CA standard[reference:2]. Dotato di terminali Everlink per un'affidabilità di cablaggio superiore, la serie TeSys D offre un design compatto, un'elevata durata dei contatti e certificazioni multistandard tra cui CCC, CE e UKCA[reference:3].

  • Commutazione affidabile del motore: Corrente nominale di 65 A (AC‑3/AC‑3e) con potenza del motore di 30 kW a 400 V, adatto per un'ampia gamma di applicazioni di commutazione di motori e carichi[riferimento:4].

  • Bobina CA a doppia frequenza: La bobina CA da 220 V (50/60 Hz) consente una perfetta integrazione con i circuiti di controllo CA standard[riferimento:5].

  • Contatti ausiliari integrati: I contatti ausiliari integrati 1 NO + 1 NC riducono i blocchi esterni e semplificano il cablaggio di controllo[riferimento:6].

  • Tecnologia di terminazione Everlink: I morsetti a vite Everlink Premium offrono un'affidabilità di cablaggio eccezionale e connessioni sicure[riferimento:7].

  • Montaggio compatto e flessibile: dimensioni 122 mm × 55 mm × 120 mm con opzioni di fissaggio su guida DIN o a vite per un'installazione versatile del pannello[riferimento:8].

  • Elevata classificazione AC-1: Supporta fino a 80 A (AC‑1) per carichi resistivi, offrendo flessibilità oltre le applicazioni di commutazione dei motori[riferimento:9][riferimento:10].

  • Approvazioni globaliCertificato CCC, CE e UKCA, conforme agli standard internazionali di qualità e sicurezza.
