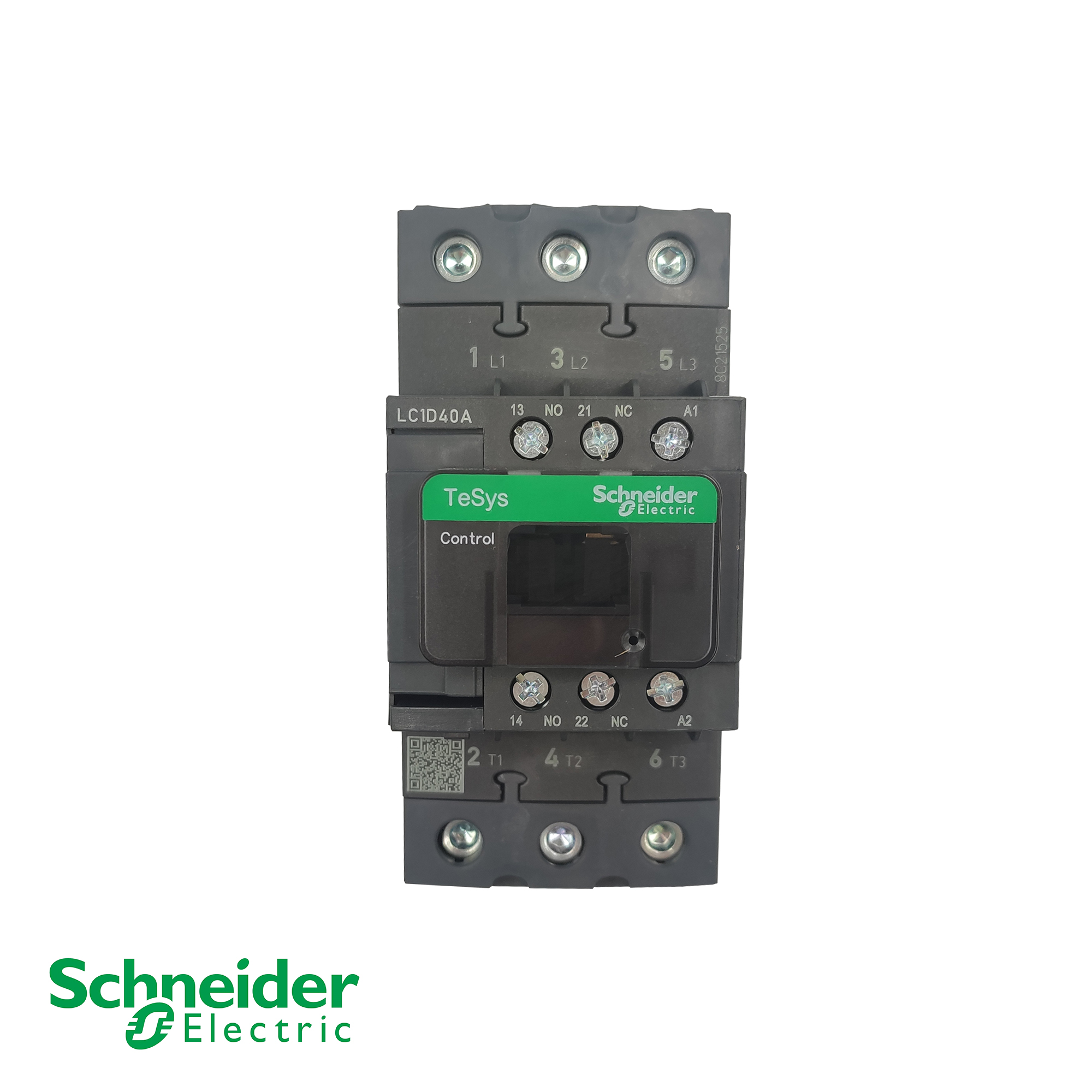

Contattore Schneider Electric LC1D40AM7C TeSys D – 40 A, 3 poli, 18,5 kW a 400 V (AC-3)

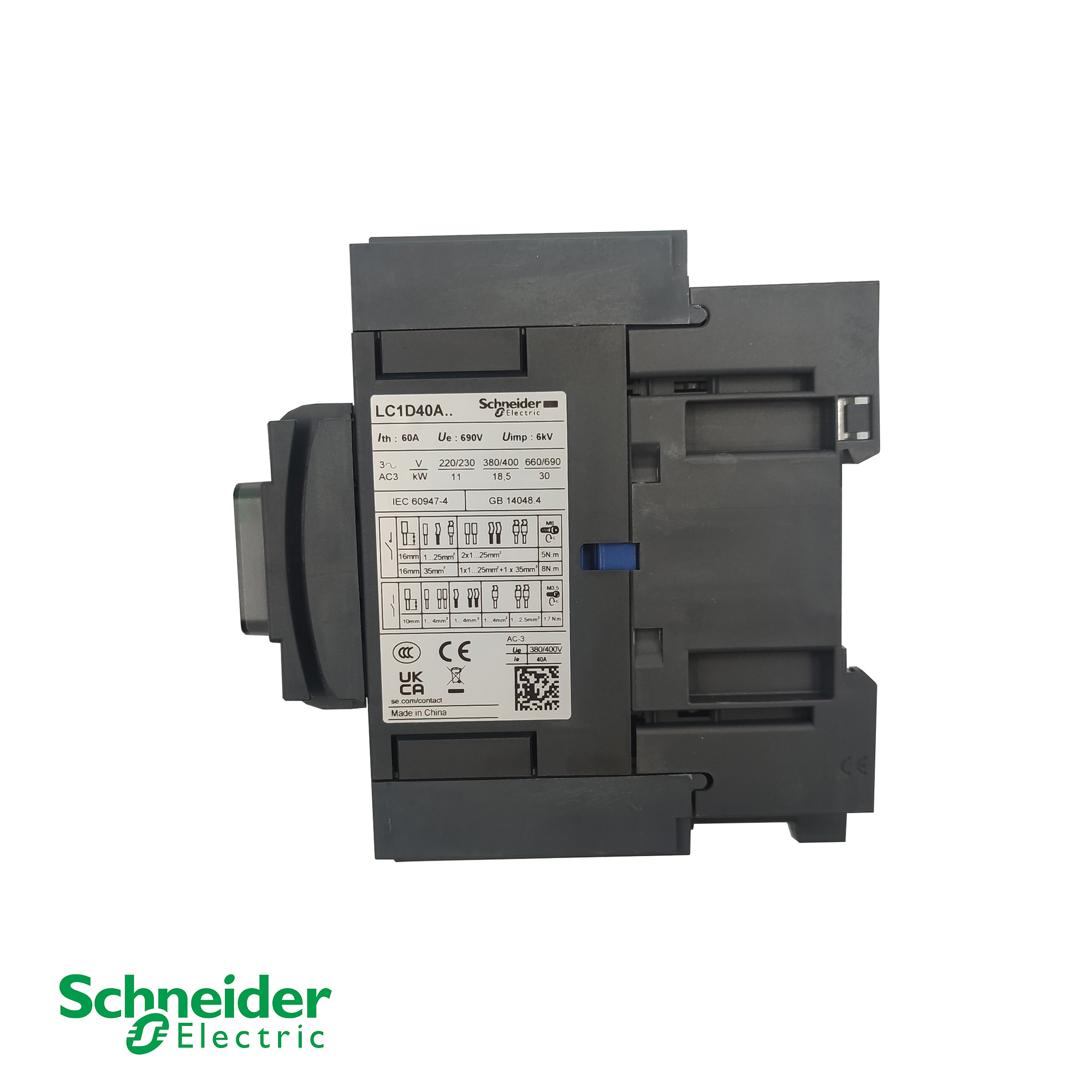

Schneider Electric LC1D40AM7C TeSys D Contactor – 40A, 3‑Pole, 18.5kW @ 400V (AC‑3) - immagine 2

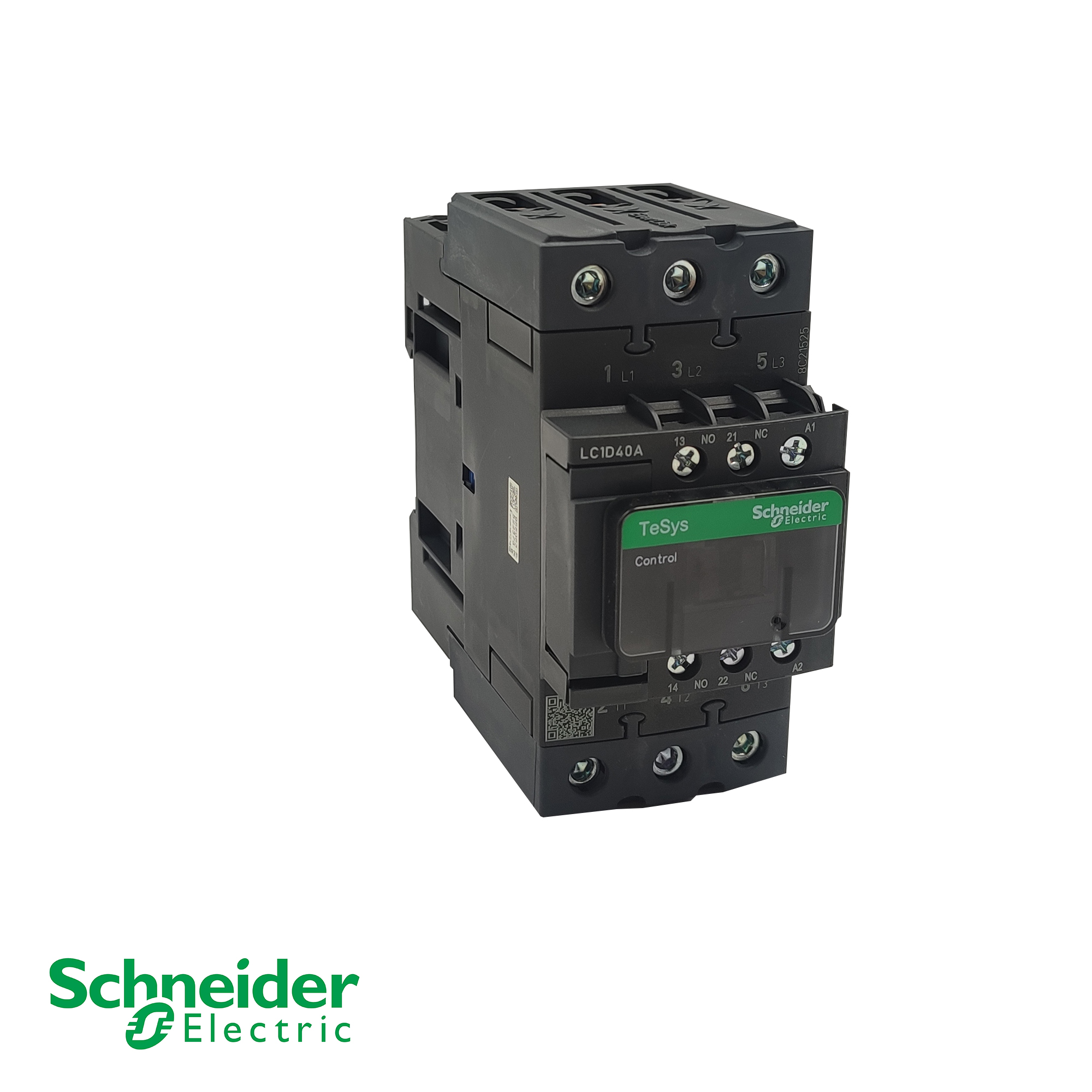

Schneider Electric LC1D40AM7C TeSys D Contactor – 40A, 3‑Pole, 18.5kW @ 400V (AC‑3) - immagine 3

Contattore Schneider Electric LC1D40AM7C TeSys D – 40 A, 3 poli, 18,5 kW a 400 V (AC-3)

ParametroValore
Tipo di prodottoContattore di potenza
Serie / MarchioTeSys D / TeSys Deca – Schneider Electric
Numero di modelloLC1D40AM7C
Numero di poli3 poli (3P)
Composizione dei contatti del polo3 NO (normalmente aperto)
Corrente operativa nominale (Ie) – CA‑3 a ≤440V40A
Corrente operativa nominale – CA‑1 a ≤440V60A
Alimentazione motore – CA‑3 a 220‑240V11 kW
Alimentazione motore – CA‑3 a 380‑400V18,5 kW
Alimentazione motore – CA‑3 a 415‑440V22 kW
Alimentazione motore – CA‑3 a 500V22 kW
Alimentazione motore – CA‑3 a 660‑690V30 kW
Alimentazione motore – CA‑3 a 460‑480V (trifase)30 CV
Tensione operativa nominale (Ue)≤ 690 V CA (25‑400 Hz) / ≤ 300 V CC
Tensione di controllo della bobina220 V CA (50/60 Hz)
Contatti ausiliari1 NO + 1 NC
Tipo di connessioneTerminali a morsetto a vite Everlink
Dimensioni (altezza × larghezza × profondità)122 mm × 55 mm × 120 mm
Peso nettoCirca 0,915 – 1,0 kg
MontaggioGuida DIN (35 mm) o fissaggio a vite
Tasso operativo massimo3.600 cicli/ora
Durata di servizio meccanica6 milioni di operazioni
Durata di servizio elettrico – AC-31,6 milioni di cicli alla corrente nominale
Temperatura ambiente di esercizio-40°C a +60°C
Standard e certificazioniCCC, CE, UKCA
Richiedi un preventivo

Descrizione del prodotto

I pulsanti della serie AM30 da 30 mm sono progettati per i pannelli di controllo di apparecchiature industriali e offrono versioni illuminate e non illuminate per soddisfare diverse esigenze di indicazione e controllo. Grazie al foro di montaggio standard da 30 mm, la serie offre molteplici tipologie di attuatore, tra cui opzioni a filo, estese, a fungo, selettrici e a chiave, rendendola adatta a svariate applicazioni di controllo. Gli interruttori sono disponibili con configurazione a 1 contatto NA, 1 contatto NC o combinata e presentano un grado di protezione del pannello frontale fino a IP65, garantendo un funzionamento affidabile in ambienti con polvere, olio o umidità. Diverse opzioni di tensione di illuminazione migliorano la visibilità dell'indicazione di stato. Grazie alla robustezza, alla flessibilità di configurazione e alle prestazioni stabili, la serie AM30 è ampiamente utilizzata in macchinari industriali, quadri di controllo per linee di produzione e sistemi di automazione.

Caratteristiche standard

  • Opzioni di attuatore: disponibile nelle versioni a filo, estesa, a fungo, a selettore e a chiave.

  • Opzioni di illuminazione: supporta configurazioni sia illuminate che non illuminate.

  • Blocchi di contatti modulari: configurabili con combinazioni di 1 NO, 1 NC, 2 NO, 2 NC o 1 NO + 1 NC.

  • Prestazioni di contatto affidabili: progettato per una commutazione elettrica stabile e costante.

  • Protezione ambientale: il pannello frontale ha un grado di protezione IP65 contro polvere e acqua.

  • Montaggio standard: foro di montaggio da 30 mm per una facile installazione e sostituzione.

  • Gamma di tensione di illuminazione: compatibile con moduli lampada da 6 V / 12 V / 24 V CA/CC e da 110–240 V CA

  • Costruzione resistente: realizzata con materiali robusti adatti ad ambienti industriali.

Specifiche tecniche



ModelloDescrizioneValutazione attualeTensione di alimentazione
AM30-FNPulsante di scarico non illuminato, 1 NA o 1 NC3 – 10 A—
AM30-FL-24Pulsante di scarico illuminato, tipo LED, 1NO3 – 10 A24 V CA/CC
AM30-FL-220Pulsante di scarico illuminato, 1NO+1NC3 – 10 A220 – 240 V CA
AM30-EXPulsante attuatore esteso, non illuminato3 – 10 A—
AM30-EXL-24Pulsante illuminato esteso, modulo LED3 – 10 A24 V CA/CC
AM30-MRPulsante a testa di fungo (40 mm), a pressione continua o momentanea3 – 10 A—
AM30-MRL-24Pulsante a fungo illuminato, tipo LED3 – 10 A24 V CA/CC
AM30-SLSelettore a 2 posizioni, 1 NA + 1 NC3 – 10 A—
AM30-SL3Selettore a 3 posizioni, momentaneo/mantenuto3 – 10 A—
AM30-KYSelettore azionato da chiave, 1 NA + 1 NC3 – 10 A—
AM30-EMInterruttore di arresto di emergenza a fungo, sblocco tramite rotazione3 – 10 A—
AM30-EML-24Segnale di arresto di emergenza illuminato, indicatore LED3 – 10 A24 V CA/CC
AM30-PLIndicatore luminoso pilotato (senza interruttore)—24 V / 110 V / 220 V CA/CC



Produttore: Schneider Electric
Modello: LC1D40AM7C
Tipo: Contattore di potenza
Serie: TeSys D / TeSys Deca
Corrente nominale (AC‑3 a ≤440V): 40A
Potenza del motore (AC‑3 a 400V): 18,5 kW
Tensione della bobina: 220 V CA (50/60 Hz)
Contatti ausiliari: 1 NO + 1 NC
Connessione: Terminali a morsetto a vite Everlink

Il contattore Schneider Electric LC1D40AM7C è un contattore a 3 poli della serie TeSys D, progettato per il controllo di motori e la commutazione di carichi resistivi in applicazioni industriali[reference:0]. Con una corrente nominale di 40 A (AC-3) e una potenza del motore di 18,5 kW a 400 V, è ideale per motori, pompe, compressori, nastri trasportatori e sistemi HVAC[reference:1][reference:2]. La bobina a 220 V CA con funzionamento a doppia frequenza (50/60 Hz) consente una perfetta integrazione con i sistemi di controllo CA standard[reference:3][reference:4]. Dotato di terminali Everlink per una maggiore affidabilità del cablaggio, la serie TeSys D offre un design compatto, un'elevata durata dei contatti e certificazioni multistandard tra cui CCC, CE e UKCA[reference:5].

  • Commutazione affidabile del motore: Con una corrente nominale di 40 A (AC‑3/AC‑3e) e una potenza del motore di 18,5 kW a 400 V, è adatto a una vasta gamma di applicazioni di commutazione di motori e carichi[riferimento:6][riferimento:7].

  • Bobina CA a doppia frequenza: La bobina CA da 220 V (50/60 Hz) consente una perfetta integrazione con i circuiti di controllo CA standard[riferimento:8][riferimento:9].

  • Contatti ausiliari integrati: I contatti ausiliari integrati 1 NO + 1 NC riducono i blocchi esterni e semplificano il cablaggio di controllo[riferimento:10][riferimento:11].

  • Tecnologia di terminazione Everlink: I morsetti a vite Everlink Premium offrono un'affidabilità di cablaggio eccezionale e connessioni sicure[reference:12][reference:13].

  • Montaggio compatto e flessibile: dimensioni 122 mm × 55 mm × 120 mm con opzioni di fissaggio su guida DIN o a vite per un'installazione versatile del pannello[riferimento:14].

  • Elevata durabilitàDurata elettrica fino a 1,6 milioni di cicli (AC‑3) e durata meccanica fino a 6 milioni di cicli[riferimento:15][riferimento:16].

  • Approvazioni globali: Certificato secondo le norme CCC, CE e UKCA, conforme agli standard internazionali di qualità e sicurezza[riferimento:17].
