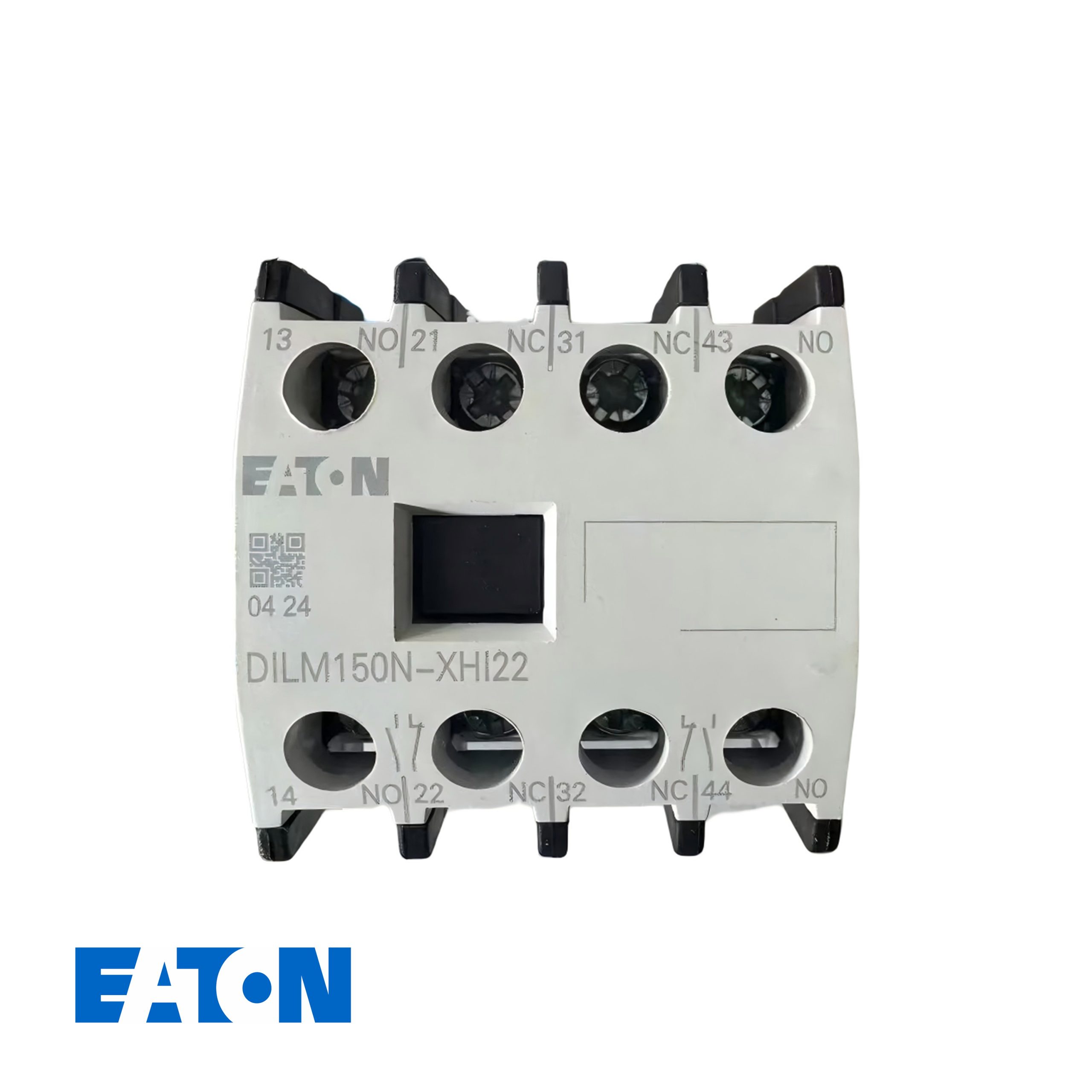

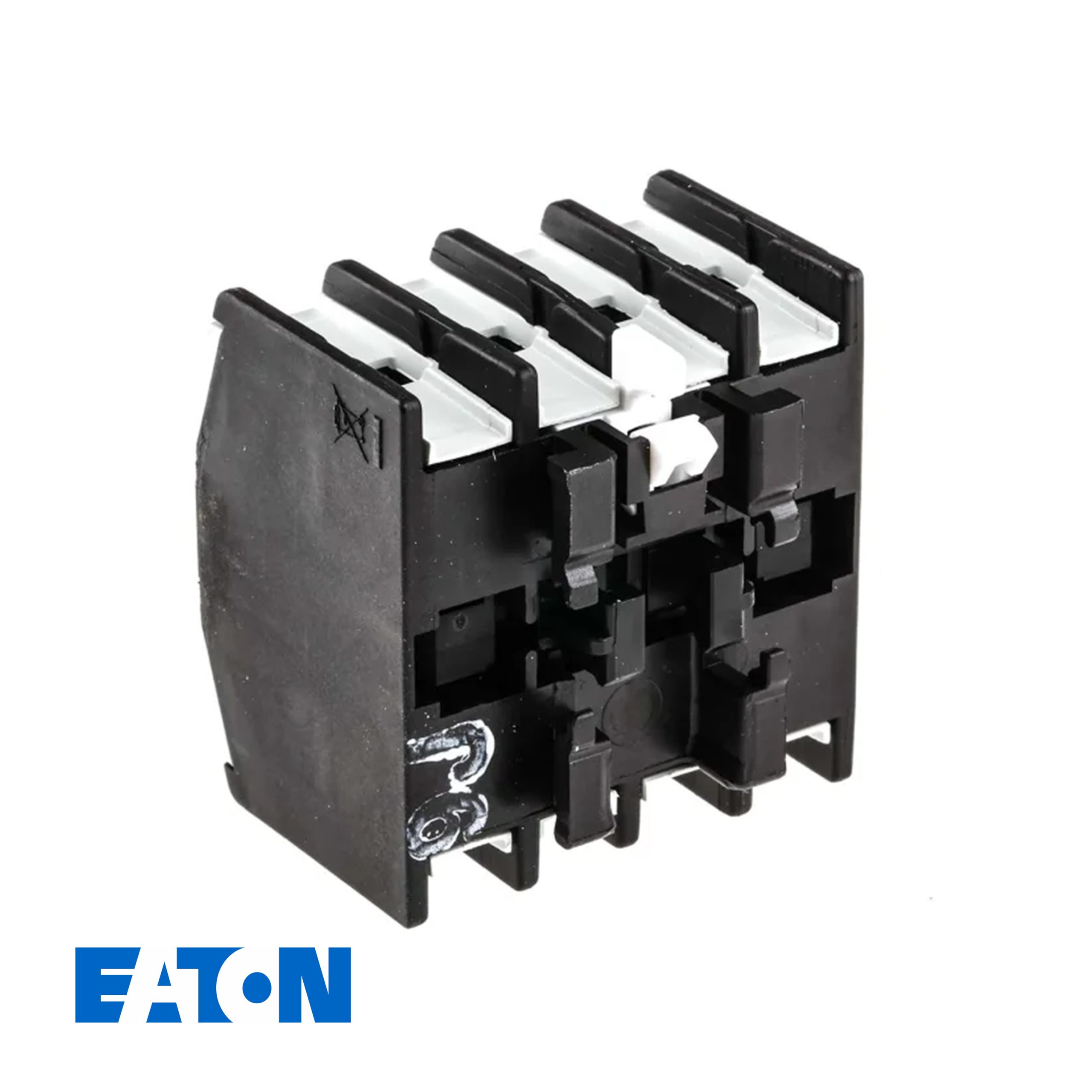

Modulo di contatto ausiliario Eaton DILM150-XHI22 a 4 poli, 2NO, 2NC, 16A

Descrizione del prodotto

Il modulo di contatti ausiliari Eaton DILM150-XHI22 è un modulo a quattro poli della serie Eaton Moeller DILM, progettato per l'utilizzo con i contattori DILM40, DILM20 e DILM170. È dotato di 2 contatti ausiliari normalmente aperti e 2 normalmente chiusi con contatti opposti interbloccati, che forniscono funzioni affidabili di segnalazione, controllo e interblocco nei sistemi di controllo motori industriali. Il modulo utilizza morsetti a vite e fissaggio frontale per un'installazione sicura ed è adatto al montaggio superiore su contattori DILM compatibili. Con una corrente termica nominale di 16 A, una tensione di isolamento nominale di 690 V e una tensione di tenuta all'impulso nominale di 6 kV, offre prestazioni affidabili in applicazioni di controllo impegnative.

Caratteristiche standard

• Modulo ausiliario a 4 poli: Fornisce quattro contatti ausiliari per funzioni di controllo e segnalazione ampliate.
• 2 contatti NO + 2 contatti NC: Supporta configurazioni flessibili di circuiti di controllo e applicazioni di interblocco elettrico.
• Contatti opposti interconnessi: Progettato in conformità alla norma IEC/EN 60947-5-1 Allegato L per un funzionamento affidabile dei contatti.
• 16 A valore nominale della corrente termica: Adatto per applicazioni standard di circuiti ausiliari industriali.
• Design con chiusura frontale: Consente un comodo montaggio superiore sui contattori Eaton DILM compatibili.
• Collegamento del morsetto a vite: Fornisce connessioni elettriche sicure e funzionali per il cablaggio di controllo.

Specifiche tecniche

Parametro	Valore
Produttore	Eaton
Modello	DILM150-XHI22
Numero di catalogo	277950
Tipo di prodotto	Modulo di contatto ausiliario
Serie di prodotti	Moeller DILM
Numero di poli	4 poli
Contatti normalmente aperti	2 NO
Contatti normalmente chiusi	2 NC
Corrente termica (Ith)	16 A
Corrente operativa nominale (Ie)	6 A a CA-15, 220/230/240 V
Corrente operativa nominale (Ie)	4 A a CA-15, 380/400/415 V
Tensione operativa nominale	Fino a 500 V CA
Tensione nominale di isolamento (Ui)	690 V
Tensione nominale di tenuta all'impulso (Uimp)	6 kV CA
Tipo di connessione	Terminali a vite
Metodo di montaggio	Fissaggio frontale / Montaggio superiore
Contattori compatibili	DILM40–DILM170
Dimensioni	39 × 45 × 46 mm
Peso	0,055 kg
Temperatura ambiente di esercizio	da -25 a +60 °C
Standard e certificazioni	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE
