Contacteur de puissance Siemens 3RT2024‑1DA04 SIRIUS – 12 A, 3 pôles, 5,5 kW à 400 V (AC‑3)

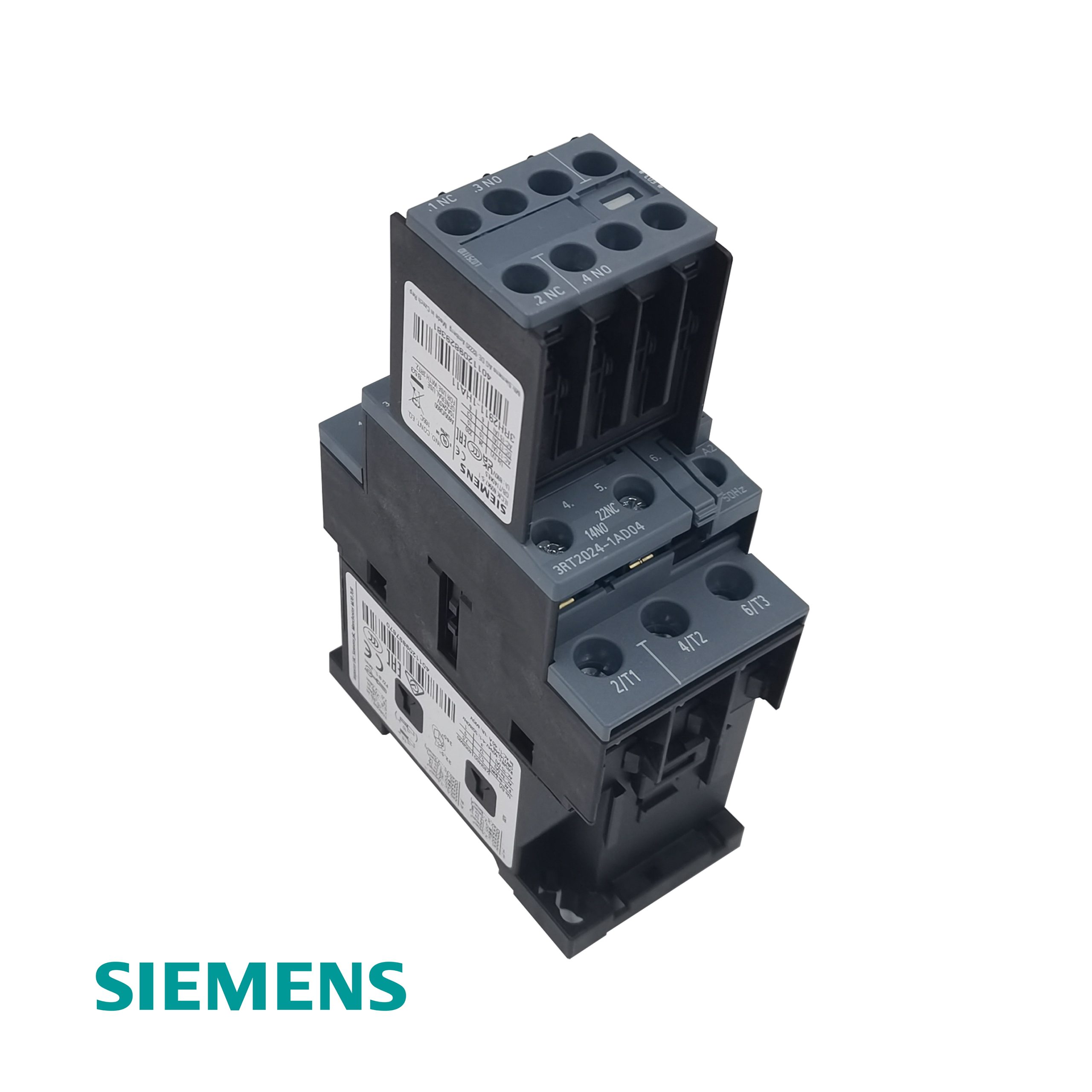

Siemens 3RT2024‑1DA04 SIRIUS Power Contactor – 12A, 3‑Pole, 5.5kW @ 400V (AC‑3) – Image 2

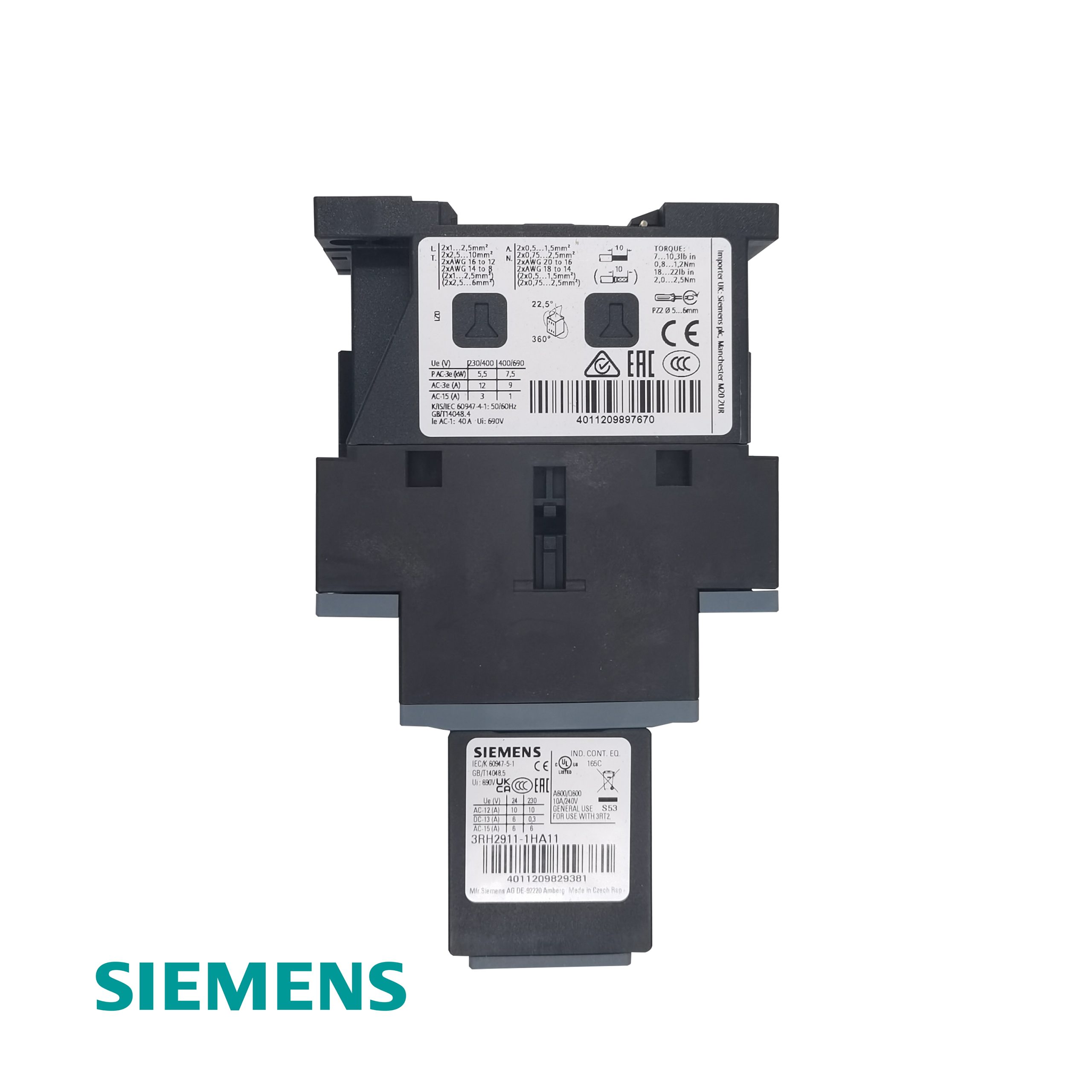

Siemens 3RT2024‑1DA04 SIRIUS Power Contactor – 12A, 3‑Pole, 5.5kW @ 400V (AC‑3) – Image 3

Contacteur de puissance Siemens 3RT2024‑1DA04 SIRIUS – 12 A, 3 pôles, 5,5 kW à 400 V (AC‑3)

ParamètreValeur
Type de produitContacteur de puissance
Série / MarqueSIRIUS 3RT2 / Siemens
Numéro de modèle3RT2024‑1DA04
TailleS0
Nombre de pôles3 pôles
Courant opérationnel assigné (Ie) – AC‑3/AC‑3e @ 400V12A
Puissance du moteur – CA‑3 à 400 V5,5 kW
Courant nominal de fonctionnement – CA‑1 à 400 V40A
Tension de fonctionnement nominale (Ue)≤ 690V AC
Tension d'isolation nominale (Ui)690 V
Tension de tenue aux impulsions nominale (Uimp)6 kV
Tension de commande de la bobine42V AC (50Hz)
Contacts auxiliaires2 NO + 2 NF (bloc de contacts auxiliaires amovible)
Connexion au circuit principalBornes à vis
Degré de protection frontalIP20
Dimensions (L × H × P)45mm × 85mm × 141mm
Poids netEnviron 0,44 kg
Durée de vie mécanique (typique)10 000 000 cycles de fonctionnement
Température ambiante de fonctionnement-25 °C à +60 °C
Altitude d'installation (max.)2 000m au-dessus du niveau de la mer
Normes applicablesCEI 60947
Obtenir un devis

Description du produit

Le relais de surcharge thermique compact Siemens 3RU6116-1GB0 de la série SIRIUS 3RU6 assure une protection fiable à temporisation inverse pour les moteurs à démarrage normal. Avec un courant de déclenchement réglable de 4,5 à 6,3 A et un seuil de déclenchement de classe 10, il est idéal pour les moteurs de petite et moyenne puissance jusqu'à environ 2,2–3 kW sous 400 V. Il dispose d'une réinitialisation manuelle/automatique, d'une sensibilité à la perte de phase et de contacts auxiliaires (1 NO + 1 NF) pour la signalisation. Conçu pour un montage direct sur les contacteurs SIRIUS, il permet un gain de place dans les armoires électriques et les démarreurs moteurs.

Caractéristiques standard

  • Plage réglable de 4,5 à 6,3 A: Protège les petits moteurs — protection précise pour les applications de 1,5 à 3 kW à 400 V.

  • Déclenchement de classe 10Norme pour les moteurs à démarrage normal — protection contre les surcharges à temporisation inverse.

  • Détection de défaillance de phase et de déséquilibreSensibilité intégrée — protège contre les charges monophasées et asymétriques.

  • 1 contact auxiliaire NO + 1 contact auxiliaire NF: Pour la signalisation de l'état de voyage ou du verrouillage — réinitialisation manuelle ou automatique sélectionnable.

  • Montage direct du contacteur: Convient aux contacteurs de taille S00 (3RT2) — montage rapide sans câblage supplémentaire.

  • Approbations mondiales: IEC/EN 60947-4-1, UL, CSA, CCC — acceptés dans le monde entier pour la commande de moteurs.

Spécifications techniques

ParamètreValeur
TaperRelais de surcharge thermique (classe 10)
Numéro de commande3RU6116-1EB0
Plage de réglage2,8 … 4,0 A
TailleS00
Classe de voyageClasse 10
Contacts auxiliaires1 NO + 1 NF
MontageDirectement sur contacteur (3RT2)
Normes et certificationsCEI/EN 60947-4-1, UL, CSA, CCC

Fabricant: Siemens
Modèle: 3RT2024‑1DA04
Taper: Contacteur de puissance
Série: SIRIUS 3RT2
Taille: S0
Courant nominal (AC-3 à 400 V) : 12A
Puissance du moteur (CA‑3 à 400 V) : 5,5 kW
Tension de la bobine : 42V AC (50Hz)
Contacts auxiliaires : 2 NO + 2 NC
Connexion: Bornes à vis

Le Siemens 3RT2024‑1DA04 est un contacteur 3 pôles de la série SIRIUS 3RT2, conçu pour commuter des moteurs et des circuits de puissance dans des applications industrielles[reference:0]. Classé à 12A (AC‑3 @ 400V) avec une puissance moteur de 5,5kW, il est idéal pour les petits moteurs, les pompes, les convoyeurs et les circuits d'éclairage[reference:1][reference:2]. La taille S0 présente une conception compacte avec des bornes à vis pour un câblage sûr et fiable, et comprend 2 contacts auxiliaires NO + 2 NF avec un bloc de contacts auxiliaires amovible[reference:3][reference:4]. Conçue pour les environnements exigeants, la série SIRIUS 3RT2 offre une fiabilité de contact élevée, une longue endurance électrique (jusqu'à 10 millions de cycles mécaniques) et des approbations conformes aux normes industrielles mondiales[reference:5].

  • Commutation de moteur fiable: Classé à 12A (AC‑3/AC‑3e @ 400V) avec une puissance moteur de 5,5kW, adapté à une large gamme d'applications de commutation de moteurs et de charges[reference:6][reference:7].

  • Contacts auxiliaires intégrés: Les 2 contacts auxiliaires NO + 2 NF intégrés avec un bloc de contacts auxiliaires amovible réduisent le besoin de blocs externes et simplifient le câblage de commande[reference:8][reference:9].

  • Classe AC-1 élevée: Prend en charge jusqu'à 40A (AC‑1 @ 400V) pour les charges résistives, offrant une flexibilité au-delà des applications de commutation de moteurs[reference:10].

  • Bornes à vis sécurisées: Les connexions à vis garantissent un câblage fiable et une faible résistance de contact[reference:11][reference:12].

  • Haute durabilité: Durée de vie mécanique jusqu'à 10 millions de cycles de fonctionnement, avec 5 millions de cycles lorsqu'il est équipé d'un bloc de contacts auxiliaires électroniques[reference:13].

  • Large plage de températures de fonctionnement: Performances fiables de ‑25°C à +60°C, adapté aux environnements industriels difficiles[reference:14].

  • Approbations mondiales: Certifiés selon les normes IEC 60947, les contacteurs de la série SIRIUS répondent aux exigences internationales de qualité et de sécurité[reference:15].
