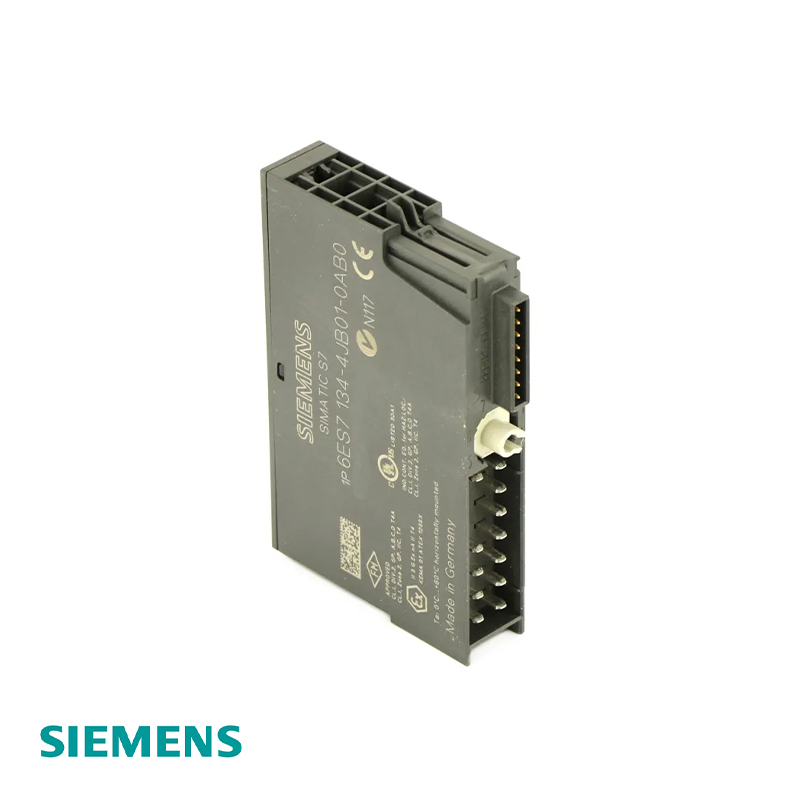

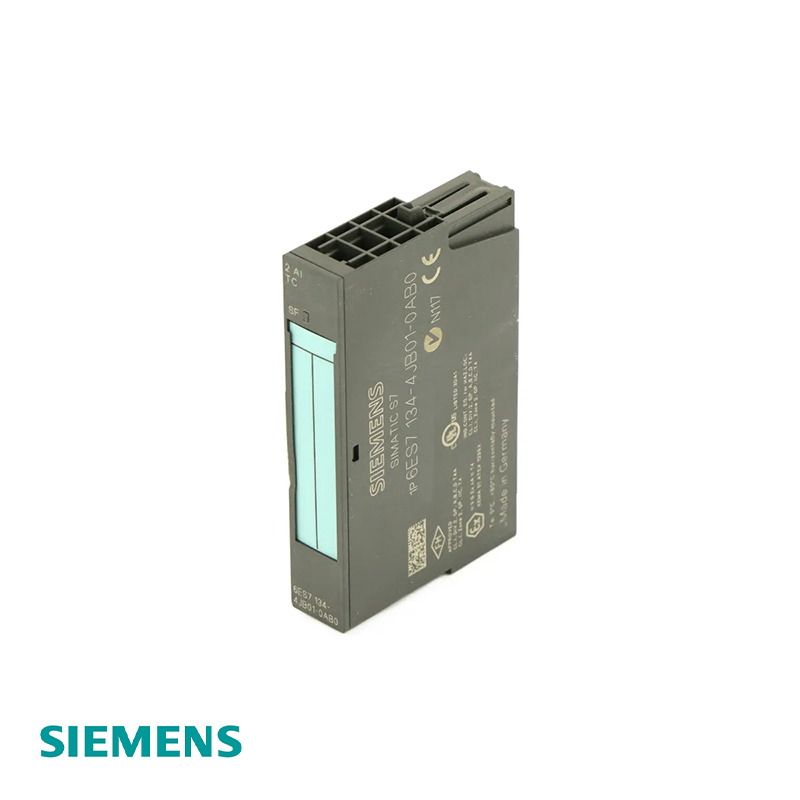

Siemens 6ES7134-4JB01-0AB0 Analoges Ausgangsmodul
Siemens 6ES7134-4JB01-0AB0 Analog Output Module – Bild 2
Siemens 6ES7134-4JB01-0AB0 Analog Output Module – Bild 3

Siemens 6ES7134-4JB01-0AB0 Analoges Ausgangsmodul

Hersteller: Siemens
Modell: 6ES7134-4JB01-0AB0
Reichweite: Simatic ET200
Nennwert (DC): 24 V
Aktualisierungsrate: 65 ms pro Kanal

Ein Angebot einholen

Produktbeschreibung

Das Siemens 6ES7134-4JB00-0AB0 ist ein SIMATIC DP-Elektronikmodul für das dezentrale Peripheriesystem ET 200S. Es fungiert als 2-Kanal-Analogeingangsmodul speziell für die Thermoelement-Signalerfassung (TC) und unterstützt die Typen B, E, J, K, L, N, R, S und T. Mit einer Auflösung von 15 Bit + Vorzeichen und einem Messbereich von ±80 mV gewährleistet es eine präzise Temperaturüberwachung in industriellen Umgebungen. Das Modul verfügt über eine integrierte Kennlinienlinearisierung gemäß IEC 584 und bietet eine schnelle Kanalzykluszeit von 65 ms. Seine kompakte Breite von 15 mm ermöglicht den platzsparenden Einbau in Schaltschränken.

Standardfunktionen

  • Zweikanal-AI für Thermoelemente (unterstützt 9 TC-Typen: B, E, J, K, L, N, R, S, T)

  • Hohe Auflösung: 15 Bit + Vorzeichen (±80 mV-Bereich) für genaue Signalumwandlung

  • Schnelle Zykluszeit: 65 ms pro Kanal mit konfigurierbarer digitaler Filterung

  • Diagnose: Zentralisierte Fehlerberichterstattung über SF (System Fault) LED; erkennt Kabelbrüche, Überläufe und Unterläufe

  • Galvanische Trennung: Zwischen Kanälen und Rückwandbus (500 V DC Isolationstest)

  • Kaltstellenkompensation: Erfordert externe Kompensationsboxen oder RTD-Module (keine interne Kompensation)

  • Kompaktes Design: 15 mm Modulbreite, 40 g Gewicht

  • Integration: Kompatibel mit PROFIBUS DP über ET 200S-Schnittstellenmodule

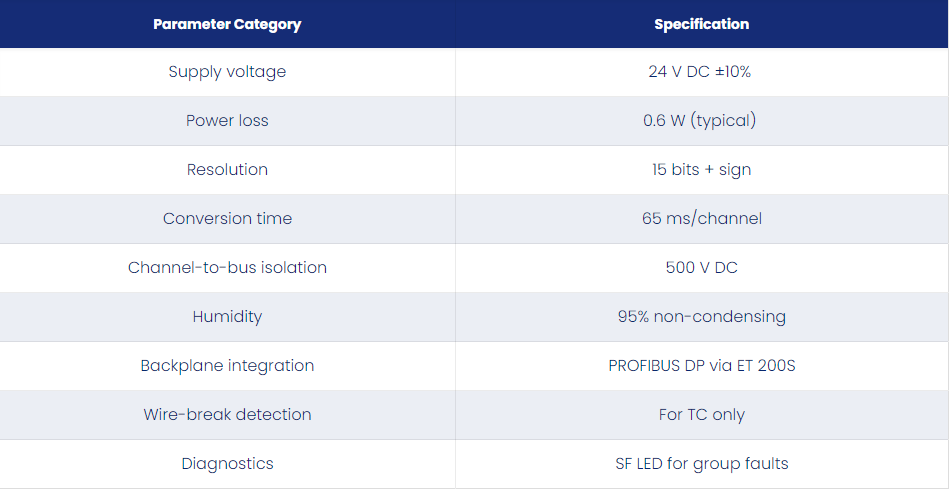

Technische Spezifikationen

ParameterkategorieSpezifikation
Versorgungsspannung24 V DC ±10%
Leistungsverlust0,6 W (typisch)
Auflösung15 Bit + Vorzeichen
Konvertierungszeit65 ms/Kanal
Kanal-Bus-Isolation500 V Gleichstrom
Luftfeuchtigkeit95% nicht kondensierend
Backplane-IntegrationPROFIBUS DP über ET 200S
DrahtbrucherkennungNur für TC
DiagnoseSF-LED für Sammelfehler
