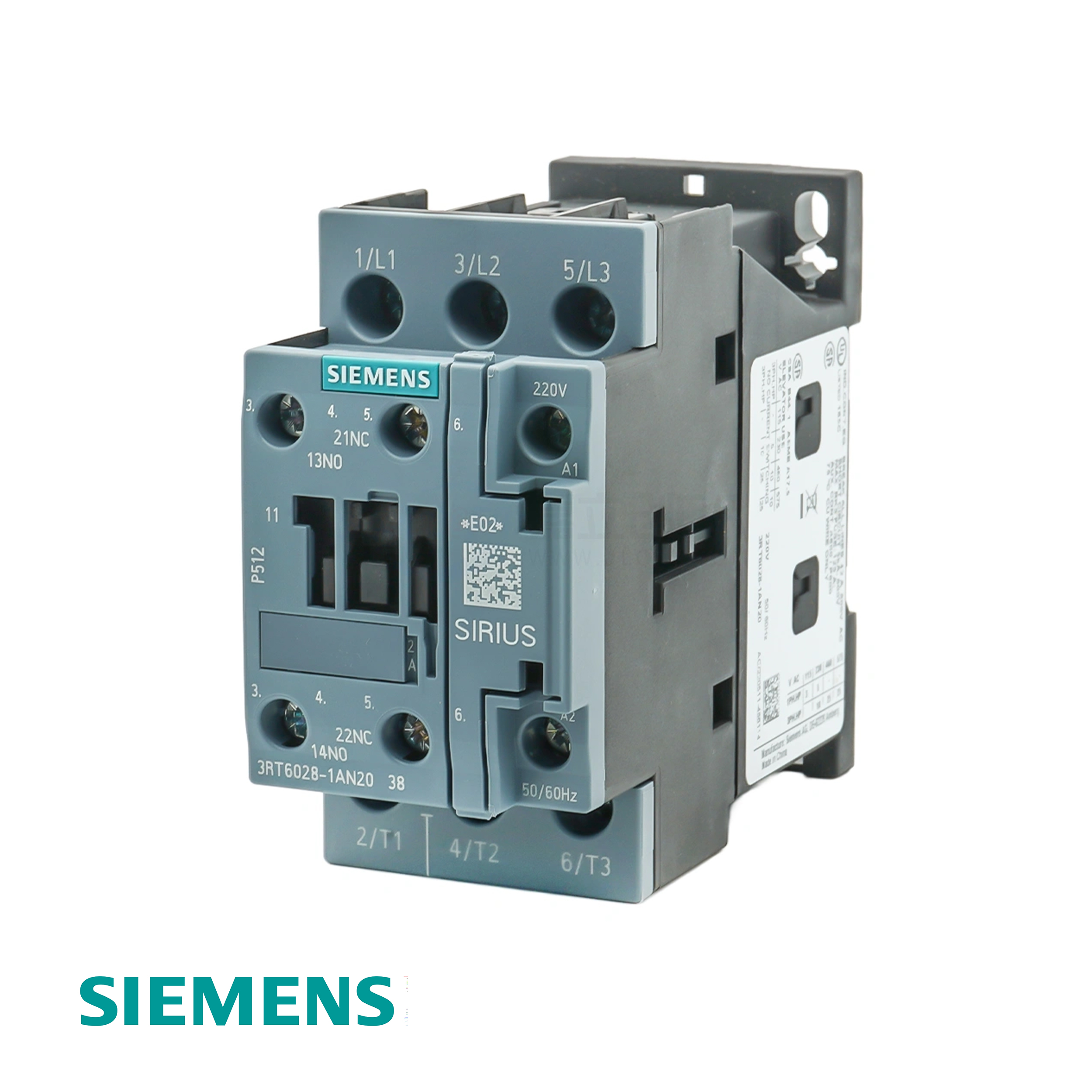

Siemens 3RT6028-1AN20 SIRIUS 3-poliger Schütz 38 A AC-3, 18,5 kW, 220 V AC Spule

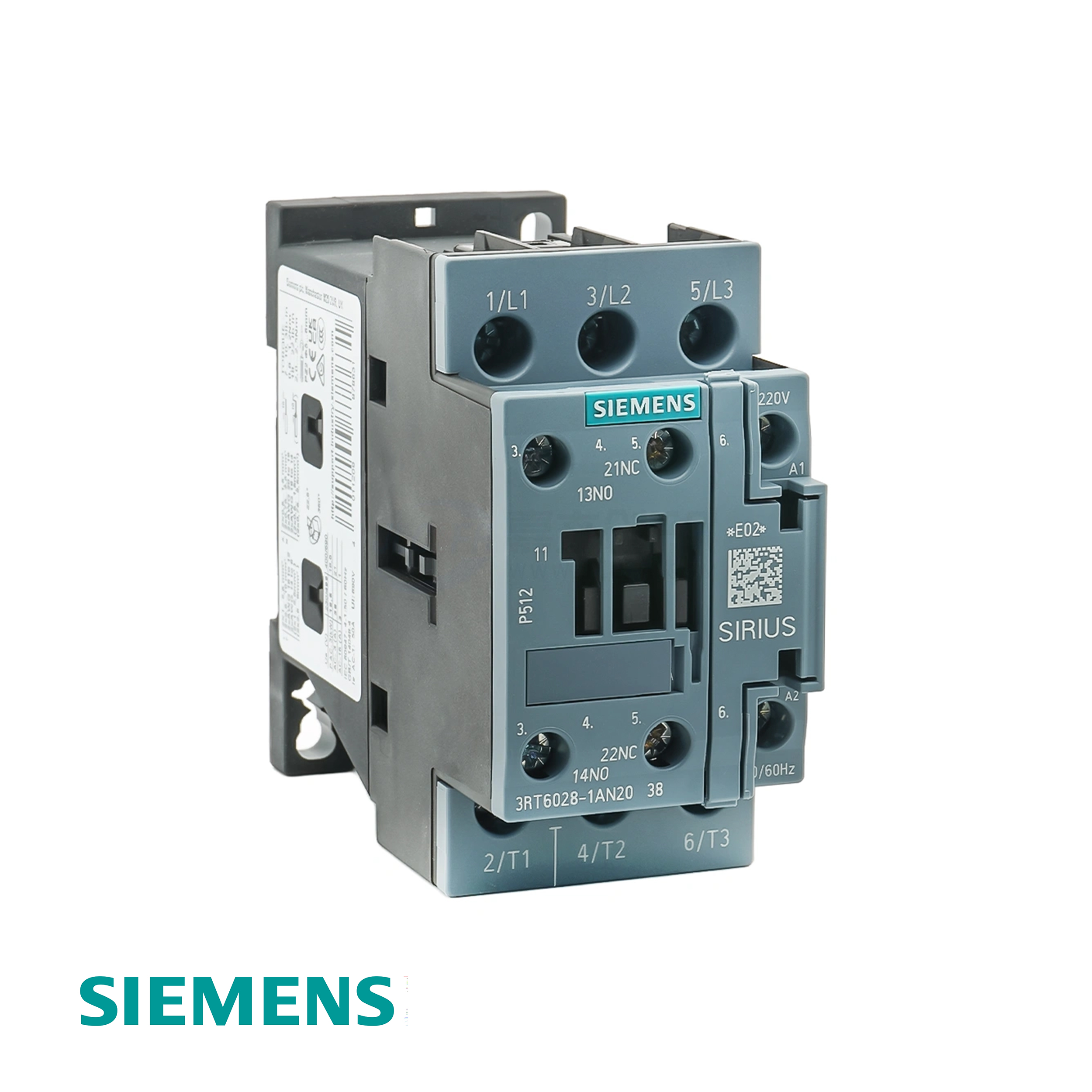

Siemens 3RT6028-1AN20 SIRIUS 3-Pole Contactor 38 A AC-3, 18.5 kW, 220 V AC Coil – Bild 2

Siemens 3RT6028-1AN20 SIRIUS 3-poliger Schütz 38 A AC-3, 18,5 kW, 220 V AC Spule

Hersteller: Siemens
Modell: 3RT6028-1AN20
Typ: SIRIUS Leistungsschütz
Hauptmasten: 3
AC-3 Nennstrom: 38 A bei 400 V
Motorleistung: 18,5 kW bei 400 V AC-3
Spulenspannung: 220 V AC, 50/60 Hz
Hilfskontakte: 1 Schließer + 1 Öffner
Anwendung: Motorschaltungen, Motorstarter, industrielle Schaltschränke, Maschinen und Automatisierungssysteme

Ein Angebot einholen

Produktbeschreibung

Der Siemens 3RT6028-1AN20 ist ein SIRIUS 3RT6 Leistungsschütz zum Schalten von Drehstrommotoren und anderen industriellen Lasten. Er bietet einen AC-3-Betriebsstrom von 38 A bei 400 V und unterstützt Motoren bis 18,5 kW bei 400 V mit einer 220-V-AC-Steuerspule (50/60 Hz). Das kompakte S0-Gehäuse verfügt über einen Öffner- und einen Schließer-Hilfskontakt und ermöglicht die Montage auf 35-mm-DIN-Schienen oder per Schraubgewinde.

Standardfunktionen

  • 38 A Wechselstrom-3 MotorschaltungAusgelegt für 38 A bei 400 V unter AC-3-Nutzungsbedingungen für eine zuverlässige Drehstrommotorsteuerung.

  • 18,5 kW MotorleistungUnterstützt Drehstrommotoren mit einer Nennleistung bis zu 18,5 kW bei 400 V AC-3.

  • 220 V Wechselstrom-Steuerspule: Betrieb mit einer 220-V-Wechselstrom-Steuerversorgung bei 50 Hz und 60 Hz.

  • Integrierte Hilfskontakte: Enthält einen NO- und einen NC-Soforthilfskontakt für Steuerungs-, Signal- und Verriegelungsfunktionen.

  • Kompakte S0-BauweiseDas 45 mm breite S0-Gehäuse trägt zur Reduzierung des Platzbedarfs auf der Schalttafel bei und gewährleistet gleichzeitig eine Schaltleistung von 38 A AC-3.

  • Flexible InstallationUnterstützt die Schnappmontage auf einer 35-mm-DIN-Schiene sowie die Schraubmontage mit elektrischen Schraubklemmen.

  • Lange mechanische LebensdauerSiemens gibt eine typische mechanische Lebensdauer von 10 Millionen Betriebszyklen an.

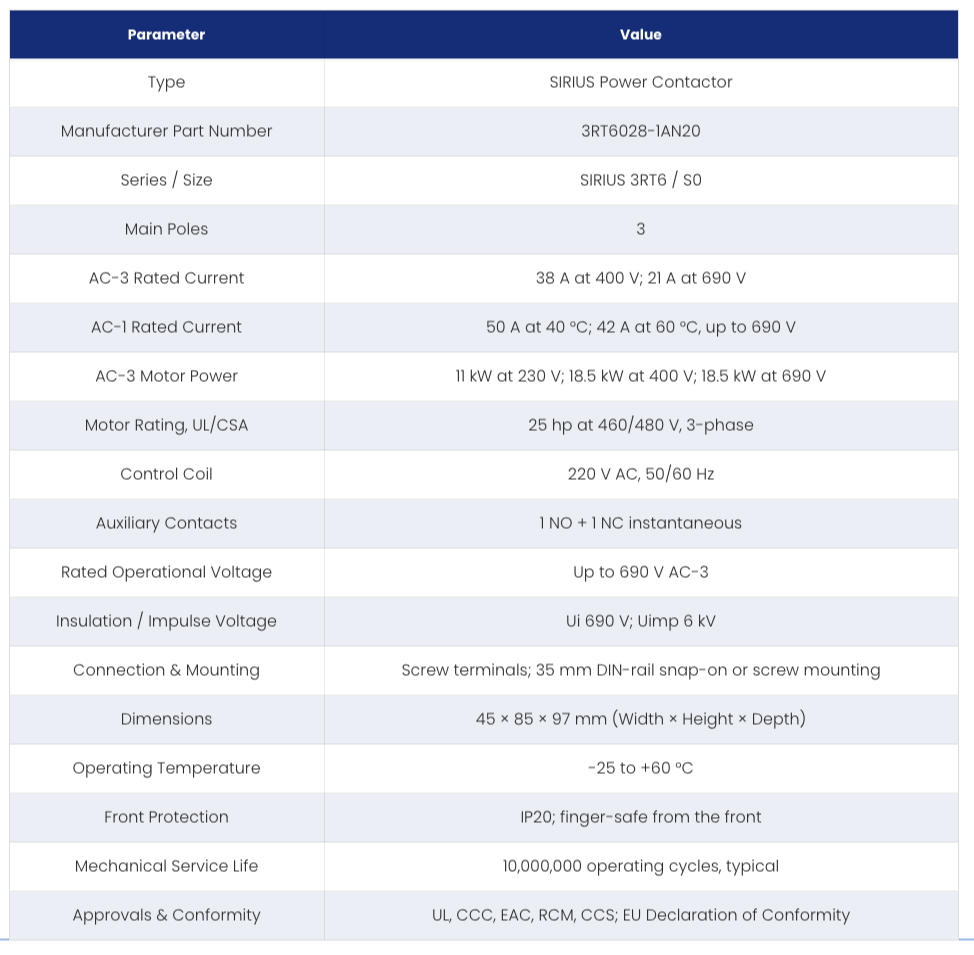

Technische Spezifikationen

ParameterWert
TypSIRIUS Leistungsschütz
Herstellerteilenummer3RT6028-1AN20
Serie / GrößeSIRIUS 3RT6 / S0
Hauptmasten3
AC-3 Nennstrom38 A bei 400 V; 21 A bei 690 V
AC-1 Nennstrom50 A bei 40 °C; 42 A bei 60 °C, bis zu 690 V
AC-3 Motorleistung11 kW bei 230 V; 18,5 kW bei 400 V; 18,5 kW bei 690 V
Motorkennwert, UL/CSA25 PS bei 460/480 V, 3-phasig
Steuerspule220 V AC, 50/60 Hz
Hilfskontakte1 NO + 1 NC momentan
NennbetriebsspannungBis zu 690 V AC-3
Isolations- / ImpulsspannungUi 690 V; Uimp 6 kV
Anschluss & MontageSchraubklemmen; 35-mm-DIN-Schienenmontage mit Schnappverschluss oder Schraubbefestigung
Maße45 × 85 × 97 mm (Breite × Höhe × Tiefe)
Betriebstemperatur-25 bis +60 °C
FrontschutzIP20; von vorne berührungssicher
Mechanische Lebensdauer10.000.000 Betriebszyklen, typisch
Zulassungen & KonformitätUL, CCC, EAC, RCM, CCS; EU-Konformitätserklärung
