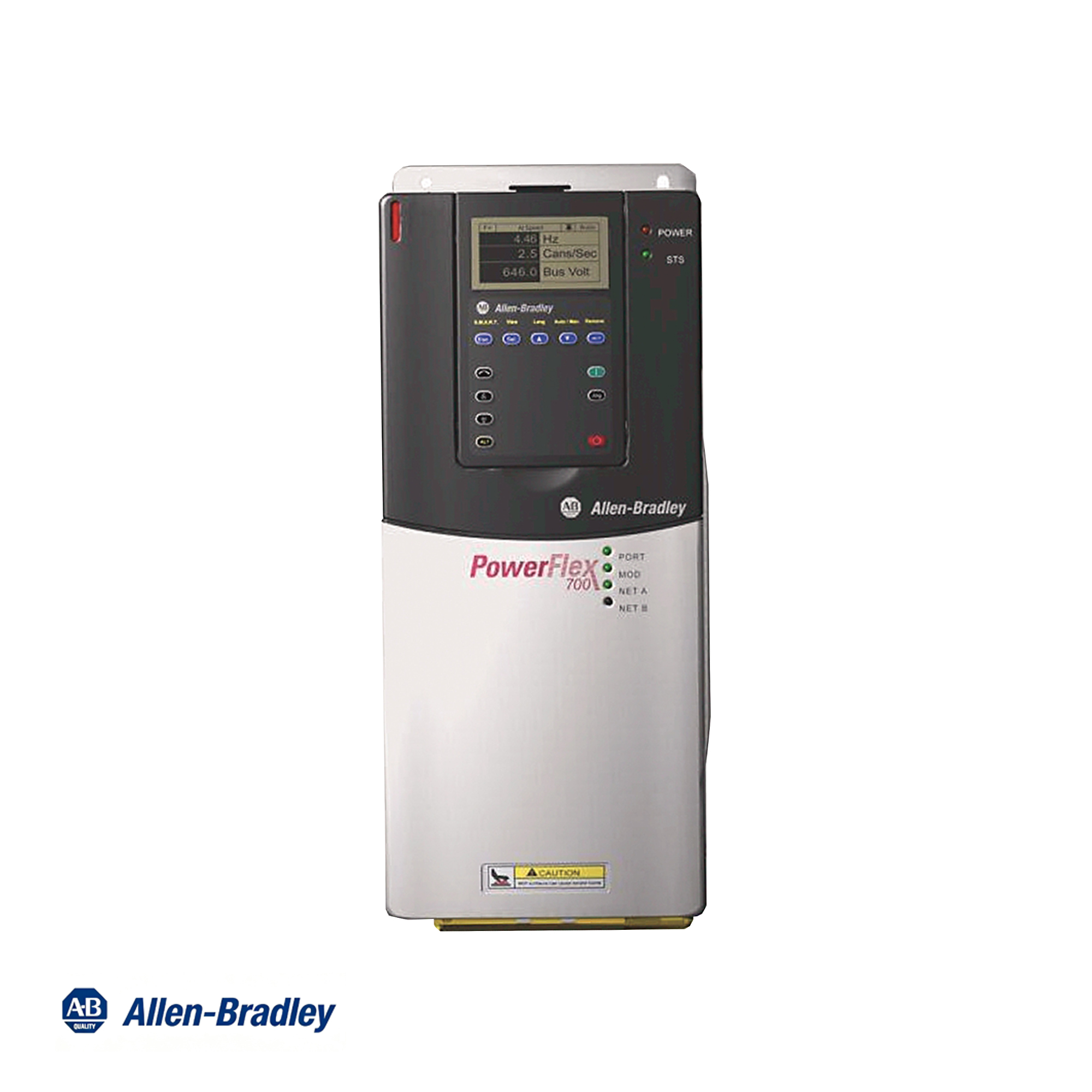

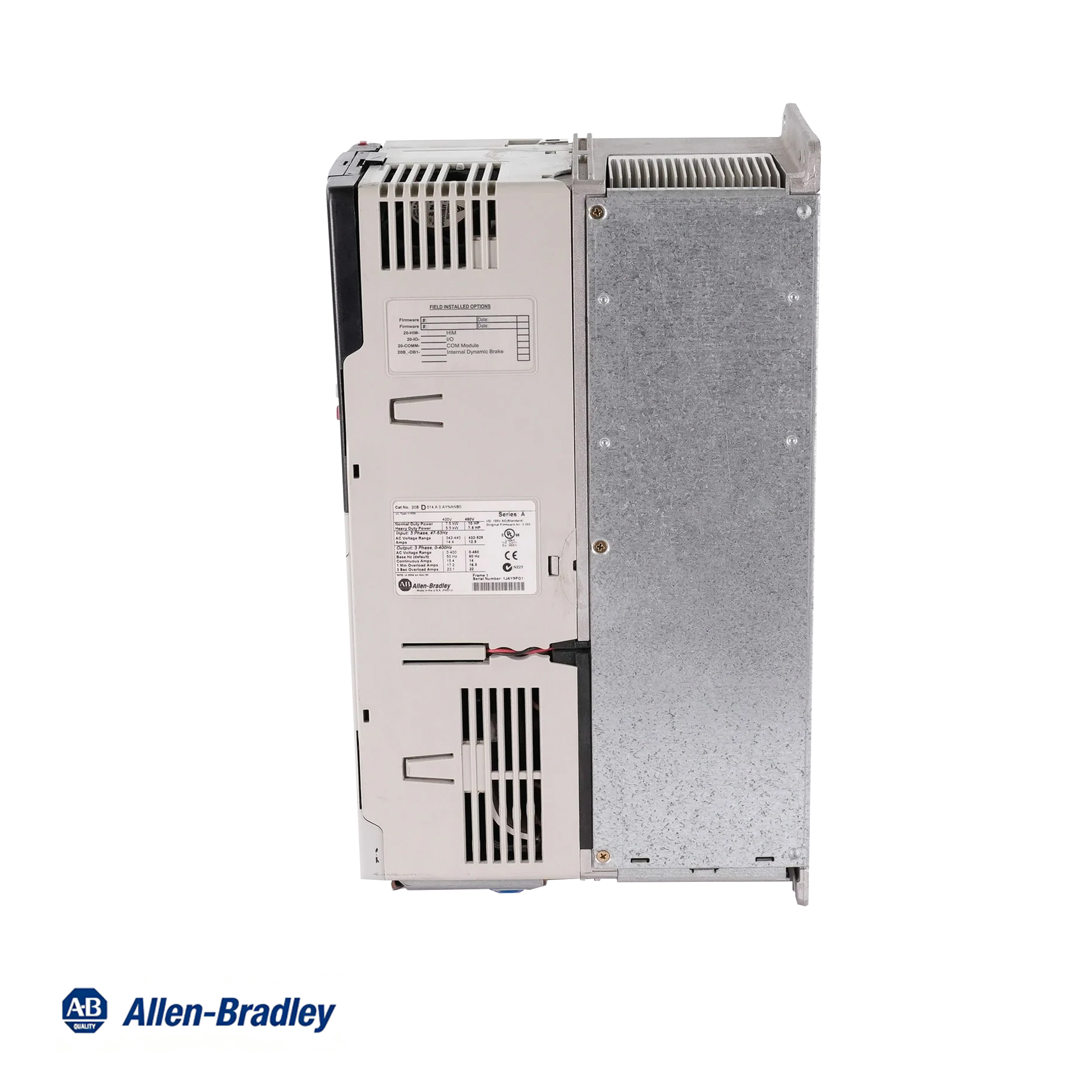

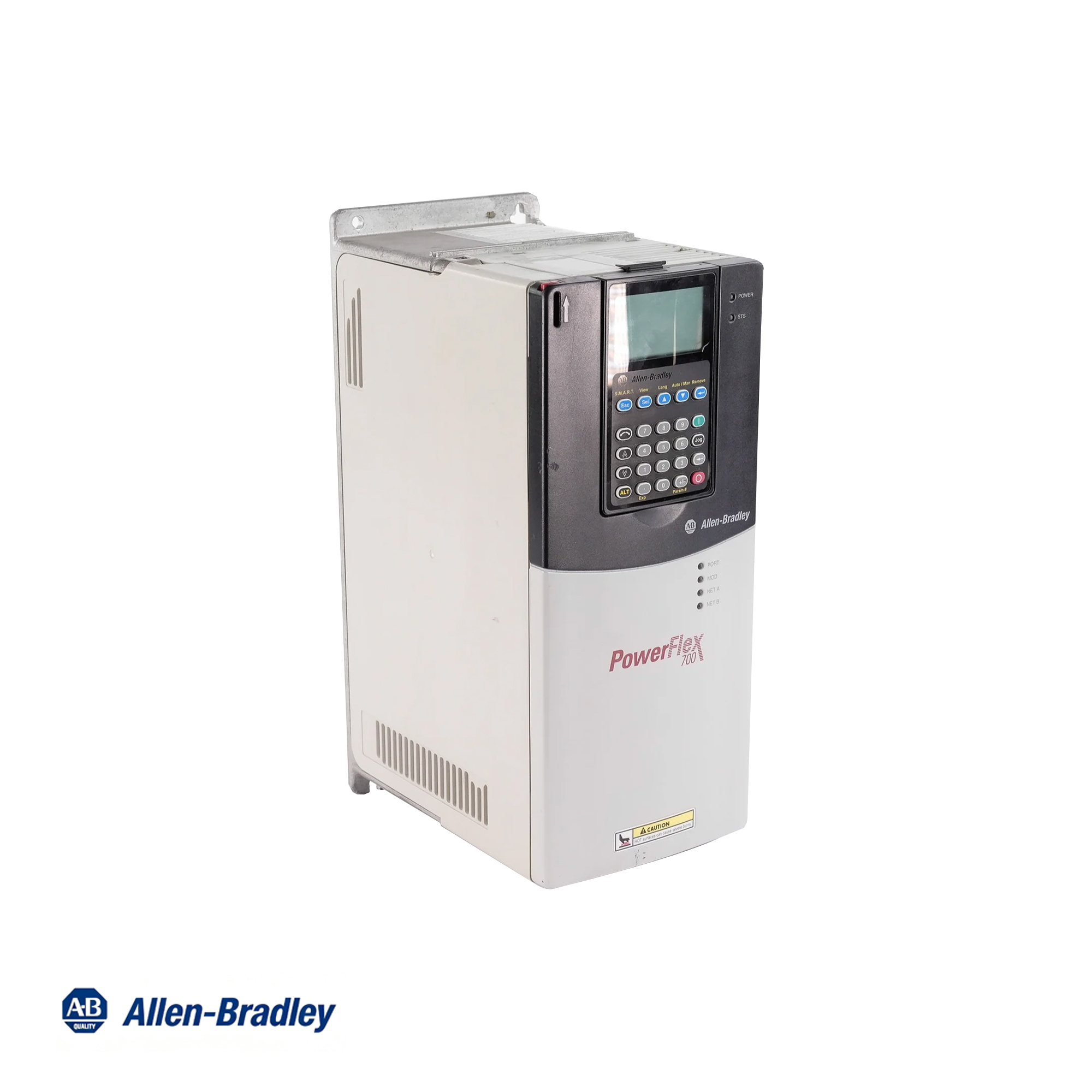

Allen-Bradley 20BD014A0AYNANC0 PowerFlex 700 480V 14A 10HP Vektorgesteuerter Frequenzumrichter

Produktbeschreibung

Der Allen-Bradley 20BD014A0AYNANC0 ist ein industrietauglicher PowerFlex 700 Frequenzumrichter von Rockwell Automation für die hochpräzise Drehzahl- und Drehmomentregelung von Drehstrom-Asynchronmotoren. Dieser Umrichter der Baugröße 1 arbeitet mit 480 V AC und einem Dauerstrom von 14 A und bietet eine Leistung von 10 PS (Normalbetrieb) bzw. 7,5 PS (Hochleistungsbetrieb). Er verfügt über eine fortschrittliche Vektorregelung mit 24-V-DC-E/A, einen integrierten Brems-IGBT, einen internen EMV-Filter und eine Gleichtaktdrossel zur Reduzierung elektrischer Störungen. Das Gehäuse mit Schutzart IP20 / NEMA UL Typ 1 und Schutzlackierung gewährleistet zuverlässigen Betrieb und lange Lebensdauer auch in anspruchsvollen Automatisierungsanwendungen.

Standardfunktionen

• 480 V Wechselstrom, 3-phasiger Eingang: Liefert einen Ausgangsstrom von 14 A, ausgelegt für 10 PS im Normalbetrieb und 7,5 PS im Schwerlastbetrieb.
• Vektorsteuerungs-Engine: Unterstützt Vektorsteuerung mit 24V DC I/O und Volt/Hertz-Modus für präzise Motorregelung.
• Integrierter Brems-IGBT: Der eingebaute dynamische Bremstransistor ermöglicht eine kontrollierte Motorverzögerung ohne externe Chopper.
• EMV- und Rauschfilterung: Verfügt über einen internen CE-EMV-Filter und eine Gleichtaktdrossel für überragende Störfestigkeit.
• Schutzart IP20 / Typ 1: IP20, NEMA/UL Typ 1 Regalgehäuse mit Schutzlackierung zum Schutz der Komponenten.
• Fähigkeit zum fliegenden Start: Verbindet sich reibungslos mit rotierenden Lasten, unabhängig von der vorgegebenen Richtung, ohne Drehzahlrückmeldung.

Technische Spezifikationen

Parameter	Wert
Hersteller	Allen-Bradley / Rockwell Automation
Produktlinie	PowerFlex 700
Katalognummer	20BD014A0AYNANC0
Nennspannung	480 V Wechselstrom, 3-phasig (47…63 Hz)
Dauerausgangsstrom	14 A
PS-Angabe	10 PS (Normalbetrieb) / 7,5 PS (Hochleistungsbetrieb)
Rahmengröße	Bild 1
Steuer- und E/A-Spannung	Vektorsteuerung, 24V DC E/A
Schutzart des Gehäuses	IP20 / NEMA / UL Typ 1 (Schutzlackierung)
Interne Optionen	Brems-IGBT installiert, CE-Filter und CM-Choke enthalten
HIM & Kommunikationsschlitz	Blanko-Abdeckung (ohne HIM), ohne Netzwerkmodul
Zertifizierungen und Zulassungen	UL, cUL, CE, KC, C-Tick, Marine
