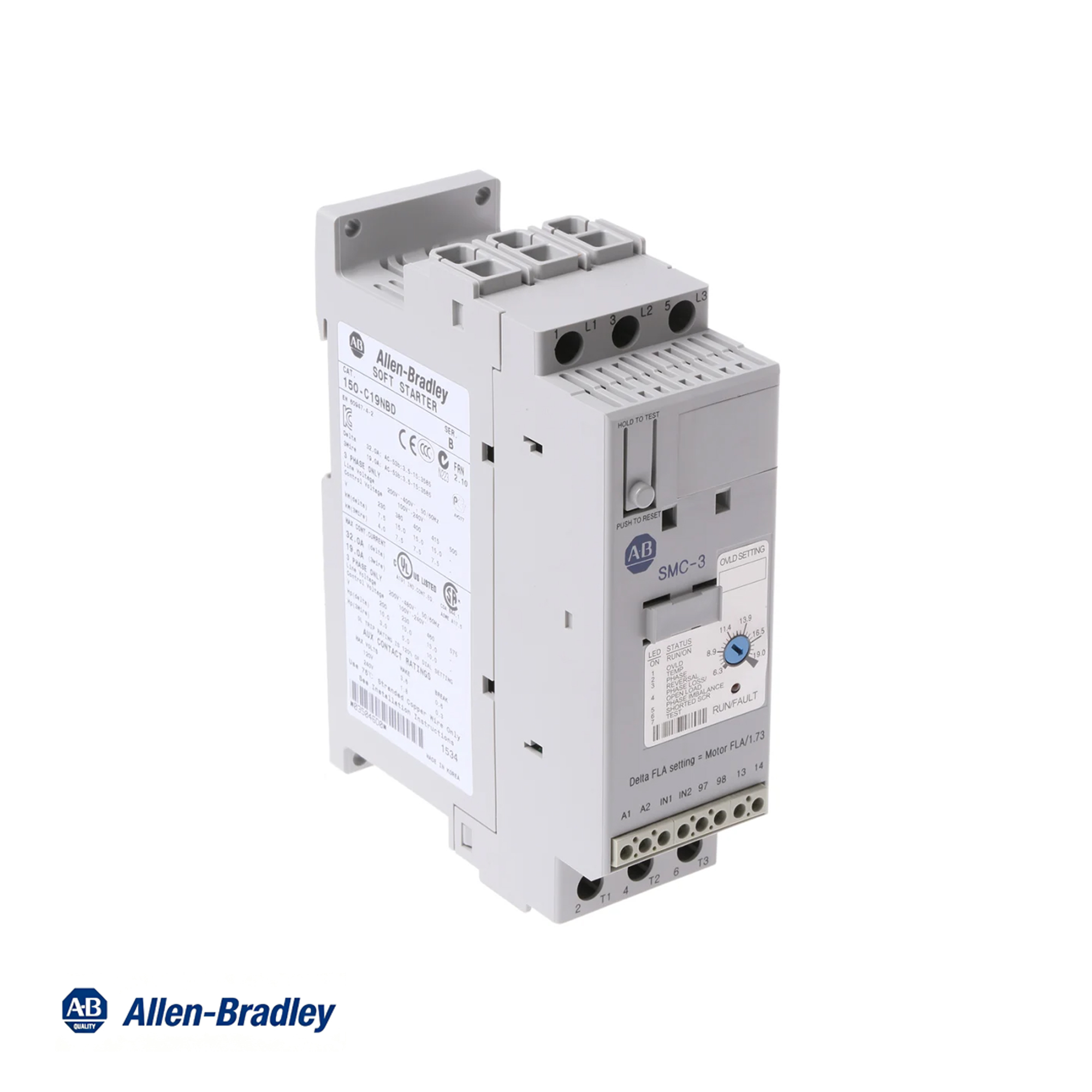

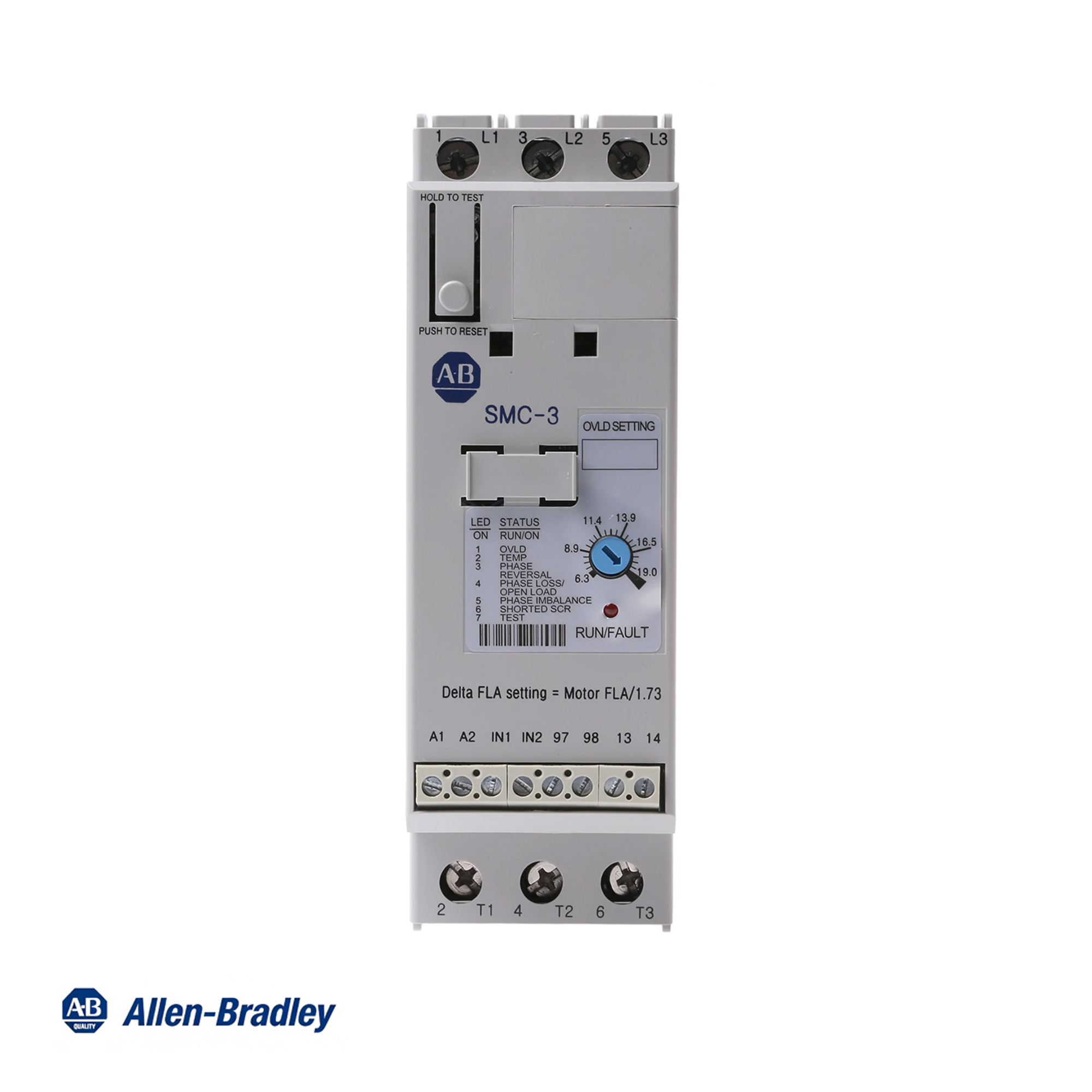

Allen-Bradley 150-C19NBD SMC-3 Intelligenter Motorregler 19A

Produktbeschreibung

Der Allen-Bradley 150-C19NBD ist ein kompakter und zuverlässiger SMC-3 Smart-Motorcontroller mit Sanftanlauffunktion für das kontrollierte Anlaufen und Anhalten von Drehstrom-Asynchronmotoren. Er arbeitet im Netzspannungsbereich von 200–480 V AC und unterstützt einen Dauerstrom von 19 A. Damit eignet er sich für Standardmotorlasten bis 10 PS bei 460 V. Er verfügt über eine Steuerspannung von 100–240 V AC, einen integrierten Leistungs-Bypass in Halbleitertechnik, wählbare Anlaufmodi (Sanftanlauf, Strombegrenzungsanlauf und Kickstart) sowie einen elektronischen Motorüberlastschutz. Dies gewährleistet eine sanfte Beschleunigung der Maschine, reduziert die mechanische Belastung und erhöht die Systemlebensdauer.

Standardfunktionen

• Aktuelle Bewertung: 19 A Geeignet zur Steuerung von Motoren bis zu 10 PS bei 460 VAC (7,5 kW bei 400 VAC).
• Integrierter Bypass: Ein interner Halbleiter-Bypass-Schütz minimiert die Wärmeerzeugung und den Energieverbrauch im Betriebsmodus.
• Mehrere Startmodi: Unterstützt Sanftanlauf, Strombegrenzungsanlauf, Sanftstopp und Kickstart für eine flexible Motorsteuerung.
• Eingebauter Überlastungsschutz: Wählbare elektronische Überlastauslöseklasse (Klasse 10, 15 oder 20) für umfassende thermische Motorsicherheit.
• Kompaktes, offenes Design: Das platzsparende, offene Gehäuse ermöglicht eine einfache Montage auf DIN-Schienen oder in Schaltschränken.
• Globale Zertifizierungen: UL-gelistet, CSA-zertifiziert, CE-gekennzeichnet und IEC/EN 60947-4-2-konform für weltweite Anwendungen.

Technische Spezifikationen

Parameter	Wert
Hersteller	Allen-Bradley / Rockwell Automation
Produktlinie	SMC-3 Intelligenter Motorregler / Sanftanlasser
Katalognummer	150-C19NBD
Netzspannung	200…480 VAC (3-phasig, 50/60 Hz)
Steuerspannung	100…240 V AC
Nennausgangsstrom	19 A Kontinuierlich
Nennleistung des Motors	10 PS bei 460 V AC / 7,5 kW bei 400 V AC
Gehäusetyp	Offener Typ / IP20
Montagetyp	DIN-Schienen-/Plattenmontage
Normen und Zulassungen	UL 508, CSA C22.2, CE-Kennzeichnung, IEC 60947-4-2
