ABB S203-C20 Miniatur-Überlastschalter

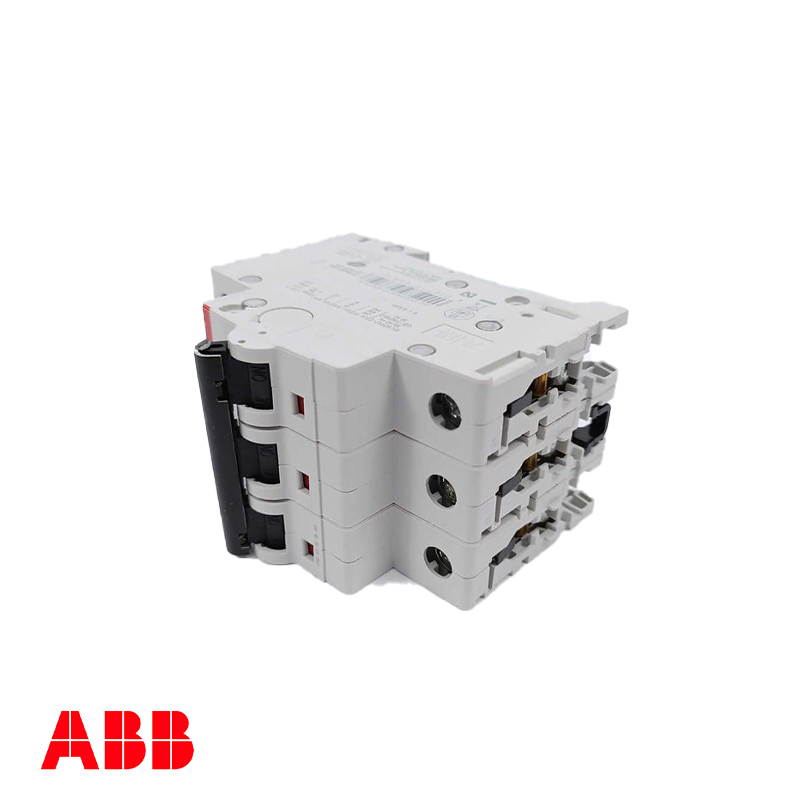

ABB S203-C20 Miniature Circuit Breaker – Bild 2

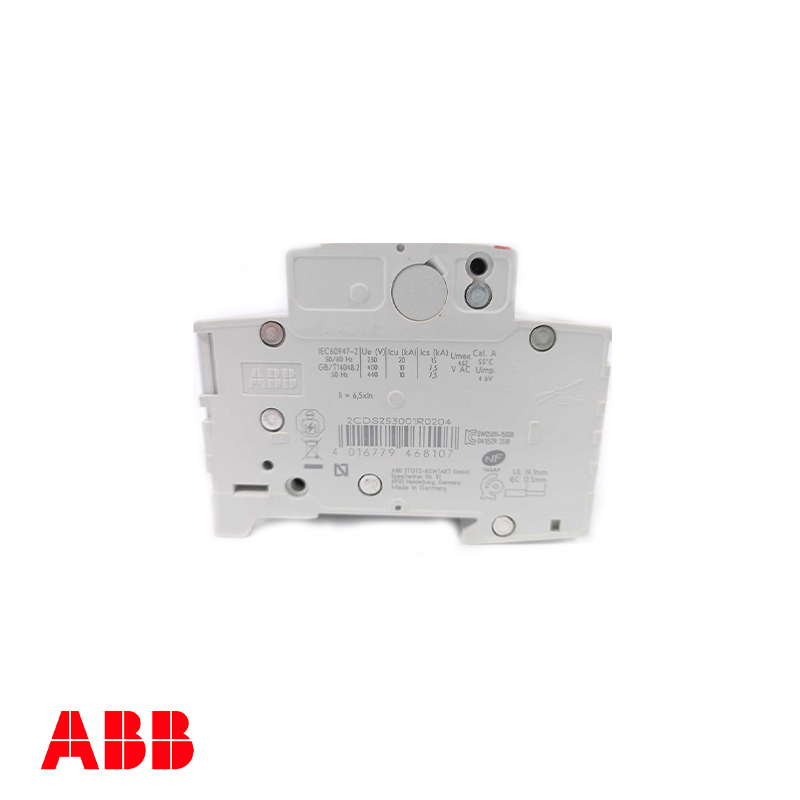

ABB S203-C20 Miniature Circuit Breaker – Bild 3

ABB S203-C20 Miniatur-Überlastschalter

Hersteller: ABB
Modell: S203-C20
Nennstrom: 20A
Versorgungsspannung: 12–440 V AC/DC
Ausschaltvermögen: 6 kA (AC/DC), 20 kA (bedingt)
Schutzklasse: IP20
Anwendung: Schutz des Stromkreises

Ein Angebot einholen

Produktbeschreibung

Der ABB S203-C20 ist ein Miniatur-Überlastschalter der Serie S200, der für den zuverlässigen Schutz von Stromkreisen in Wohn- und Industrieumgebungen entwickelt wurde. Mit einer Auslösecharakteristik von C und einem Nennstrom von 20 A unterstützt er Betriebsspannungen von 12 V bis 440 V AC/DC und bietet eine Nennkurzschlusskapazität von 6 kA (AC/DC) mit einem bedingten Kurzschlussstrom von 20 kA bei 230 V/400 V. Er ist für 50-Hz-Anwendungen geeignet und arbeitet effektiv von -25 °C bis 55 °C mit einem kompakten Design.

Standardfunktionen

  • Auslösecharakteristik: C

  • Nennstrom: 20A

  • Spannungsbereich: 12–440 V AC/DC

  • Ausschaltvermögen: 6 kA (AC/DC), 20 kA (bedingt)

  • Haltbarkeit: Betriebsbereich: -25 °C bis 55 °C

  • Merkmale: Einstellbare Auslösung, DIN-Schienenmontage

Technische Spezifikationen

ParameterWert
AuslösecharakteristikC
Bemessungsbetriebsspannung (gemäß IEC 60898-1)400 V AC
Bemessungsbetriebsspannung (gemäß IEC 60947-2)440 V AC
Betriebsspannung (Maximum)440 V AC
Betriebsspannung (Minimum)12 V AC / 12 V DC
Bemessungsisolationsspannung (Ui)440 V (gemäß IEC/EN 60664-1)
Nennstoßspannungsfestigkeit (Uimp)4 kV (auf 2000 m), 5 kV (auf Meereshöhe), 6,2 kV
EingangsspannungstypWechselstrom/Gleichstrom
Nennstrom (In)20 A
Nenn-Kurzschlussleistung6 kA (Wechselstrom), 6 kA (Gleichstrom)
Bedingter Nennkurzschlussstrom (Inc)20 kA (230 V), 20 kA (400 V)
Frequenz (f)50 Hz
Nettobreite des Produkts52,5 mm
Nettohöhe des Produkts88 mm
Nettotiefe/-länge des Produkts69 mm
Nettogewicht des Produkts0,345 kg
Nettogewicht der Stange0,125 kg
