ABB FPBA‑01 F‑Series PROFIBUS DP-Adaptermodul – DP‑V0/DP‑V1, 12 Mbps, für ACS/ACH/ACQ/DCS-Antriebsserie

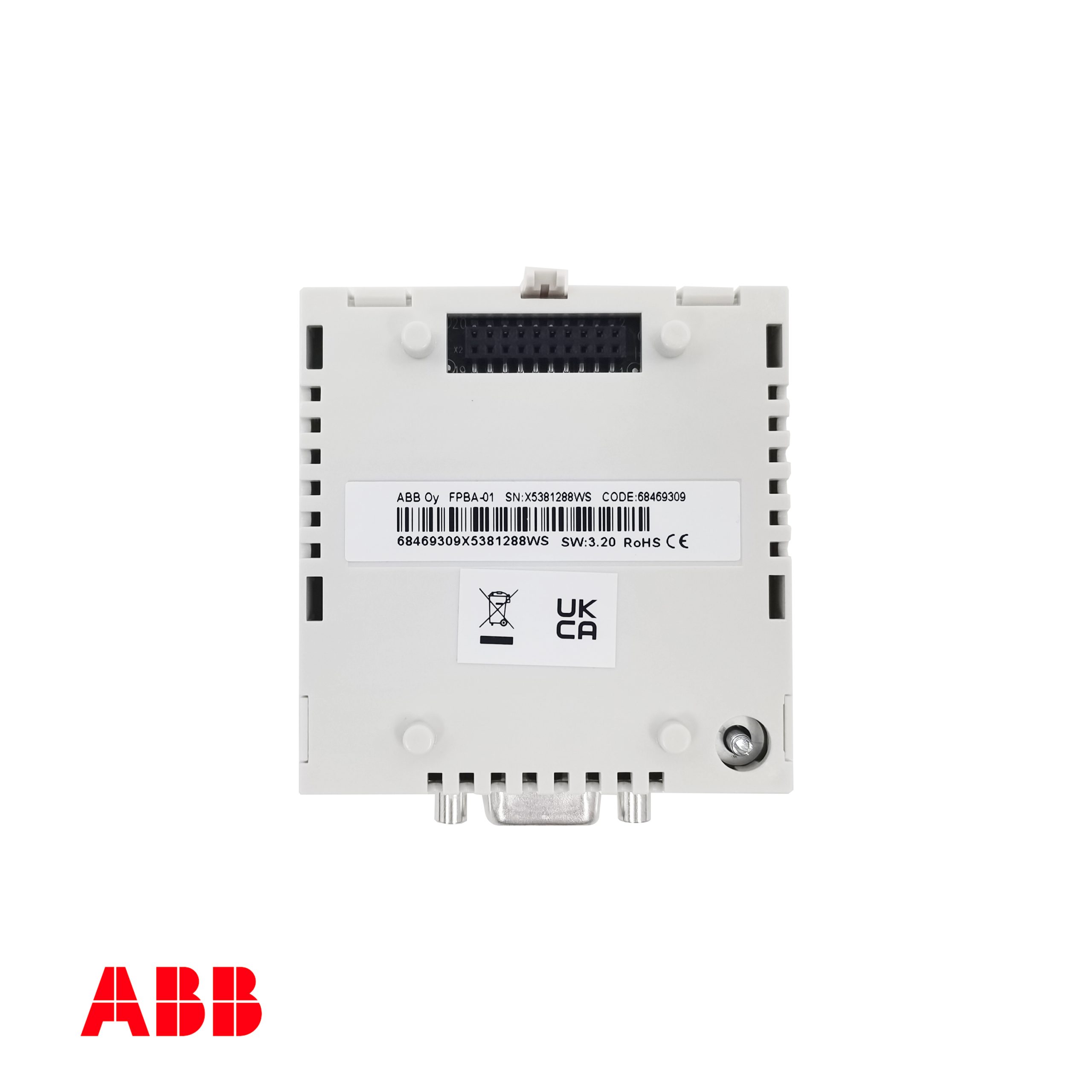

ABB FPBA‑01 F‑Series PROFIBUS DP Adapter Module – DP‑V0/DP‑V1, 12 Mbps, for ACS/ACH/ACQ/DCS Drive Series – Bild 2

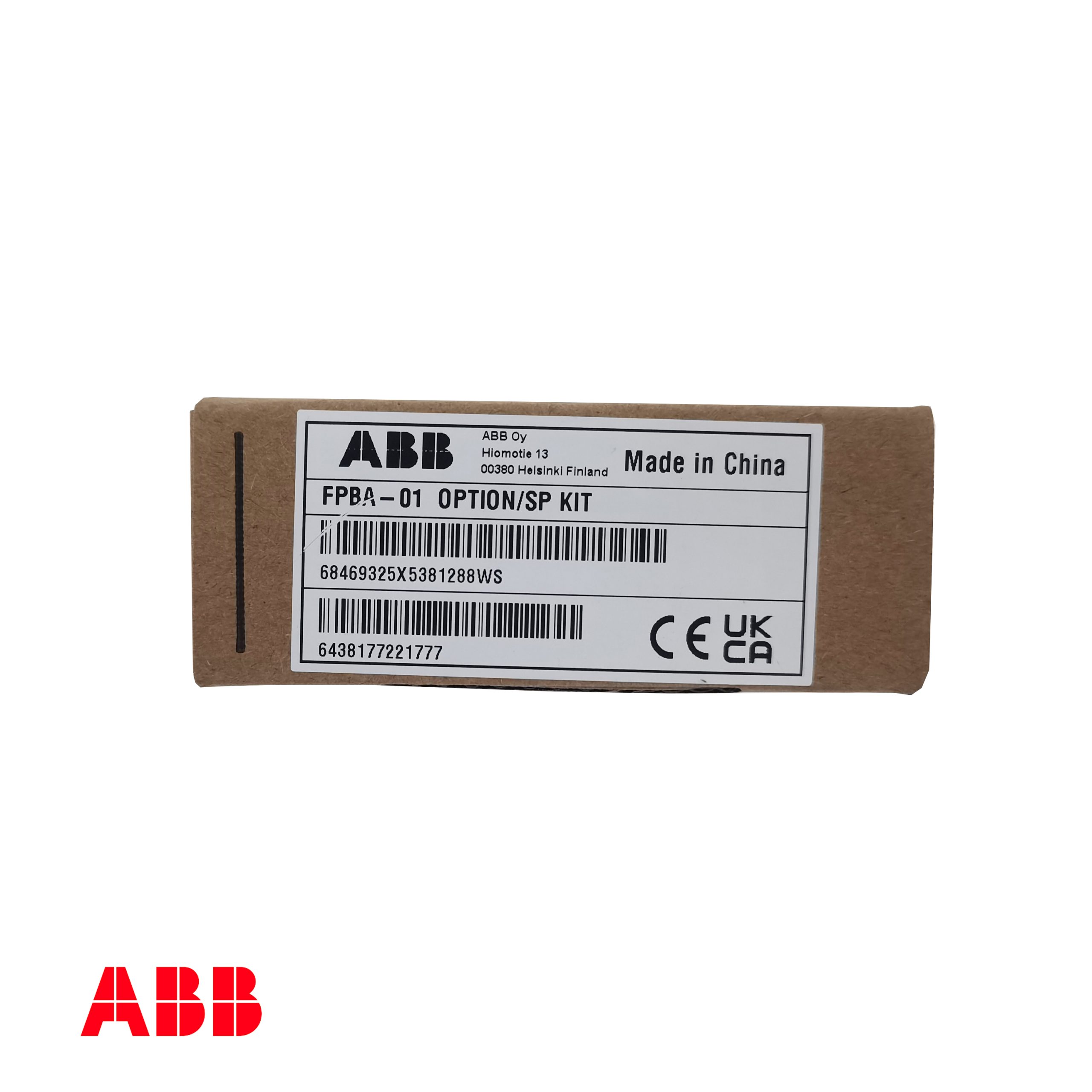

ABB FPBA‑01 F‑Series PROFIBUS DP Adapter Module – DP‑V0/DP‑V1, 12 Mbps, for ACS/ACH/ACQ/DCS Drive Series – Bild 3

ABB FPBA‑01 F‑Series PROFIBUS DP-Adaptermodul – DP‑V0/DP‑V1, 12 Mbps, für ACS/ACH/ACQ/DCS-Antriebsserie

ParameterWert
ProdukttypPROFIBUS DP-Adaptermodul
Serie / MarkeF‑Serie / ABB
ModellnummerFPBA‑01
Produktcode3ABD684693251[reference:24]
KommunikationsprotokollPROFIBUS DP‑V0 und DP‑V1[reference:25]
Unterstützte TelegrammtypenPPO-Nachrichten 1–8; Standardtelegramme (STD) 1 & 2[reference:26][reference:27]
KommunikationsprofilePROFIdrive, ABB Drives, Transparent 16‑Bit, Transparent 32‑Bit[reference:28]
Datenübertragungsrate9,6 kbit/s – 12 Mbit/s (automatische Erkennung)[reference:29][reference:30]
Maximale Knoten pro Segment31 Knoten (127 mit Repeatern)[reference:31][reference:32]
Maximale Übertragungsdistanz120 Meter (RS‑485 Twisted Pair)[reference:33]
PROFIBUS-Steckverbinder9‑poliger D‑SUB[reference:34]
Strom-/Steuerungssteckverbinder25‑poliger D‑SUB[reference:35]
Versorgungsspannung24V DC[reference:36]
Energieaufnahme<5W[reference:37]
Abmessungen (B × H × T)35mm × 110mm × 23mm[reference:38]
GewichtCa. 150g[reference:39]
MontageDIN-Schiene[reference:40]
SchutzartIP67[reference:41]
Betriebstemperatur‑20°C bis +60°C[reference:42]
Lagertemperatur‑40°C bis +80°C[reference:43]
Kompatible LaufwerkeACS355, ACSM1, ACS580, ACS880, ACH580, ACQ580, ACS850, DCS880, DCT880[reference:44][reference:45]
Optionscode+K454[reference:46]
Ein Angebot einholen

Produktbeschreibung

Der ABB AX09-30-10-36 ist ein kompakter, hochzuverlässiger 3-poliger Miniaturschütz der AX-Serie. Mit einer Nennleistung von 9 A AC-3 eignet er sich ideal zur Ansteuerung kleiner Drehstrommotoren bis 4 kW bei 400 V sowie von Beleuchtung, Heizelementen, Magnetventilen und anderen allgemeinen Verbrauchern. Die 36-V-AC-Spule macht ihn geeignet für spezifische Steuerspannungssysteme, die in bestimmten Maschinen und Sicherheitsschaltungen üblich sind. Er verfügt über einen integrierten, normalerweise offenen Hilfskontakt für Signalisierung oder Verriegelung und ist mit Schraubklemmen für eine sichere Verdrahtung ausgestattet. Die AX-Serie zeichnet sich durch ihre platzsparende Bauweise, lange mechanische und elektrische Lebensdauer sowie die einfache Integration in Schaltschränke und Automatisierungssysteme aus.

Standardfunktionen

  • 9 A AC-3 BewertungGeeignet für kleine Motoren bis 4 kW bei 400 V – perfekt für kompakte Maschinenanwendungen.

  • 36 VAC Spulenspannung: Spezielle Niederspannungssteuerung – häufig verwendet in Maschinen mit 36-V-Sicherheitsschaltungen.

  • Eingebauter 1 NO HilfskontaktErmöglicht die Signalisierung oder Verriegelung ohne die Notwendigkeit zusätzlicher Blöcke.

  • Kompaktes DesignNur 36 mm Breite – platzsparend für die DIN-Schienenmontage in engen Schaltschränken.

  • SchraubklemmenSichere und vibrationsfeste Verkabelung für Kabel mit einem Querschnitt von 0,75–4 mm².

  • Hohe AusdauerMechanische Lebensdauer >10 Millionen Schaltvorgänge – zuverlässig auch bei häufigem Schalten.

  • Weltweite ZulassungenIEC 60947-4-1, UL, CSA, CE – weltweit für den industriellen Einsatz anerkannt.

Technische Spezifikationen

ParameterWert
Typ3-poliger Miniaturschütz
BestellnummerAX09-30-10-36
Bemessungsbetriebsstrom Ie AC-3 (≤440 V)9 A
Bemessungsbetriebsstrom Ie AC-125 A
Motorleistung 380/400/415 V (AC-3)4 kW
Spulenspannung Us36 V AC 50/60 Hz
Strommasten3 × Normalerweise offen (3 NO)
Eingebaute Hilfskontakte1 NEIN
VerbindungstypSchraubklemmen
Normen und ZertifizierungenIEC 60947-4-1, UL, CSA, CE

ABB FPBA‑01 F‑Series PROFIBUS DP-Adaptermodul – DP‑V0/DP‑V1, 12 Mbps, für ACS/ACH/ACQ/DCS-Antriebsserie

Hersteller: ABB
Modell: FPBA‑01
Typ: PROFIBUS DP-Adaptermodul
Serie: F‑Serie
Kommunikationsprotokoll: PROFIBUS DP‑V0 und DP‑V1
Max. Datenübertragungsrate: 12 Mbit/s (automatische Erkennung)[reference:0]
Anschlusstyp: 9‑poliger D‑SUB (PROFIBUS) / 25‑poliger D‑SUB (Strom & Steuerung)[reference:1]
Versorgungsspannung: 24V DC, <5W Leistungsaufnahme[reference:2]
Schutzklasse: IP67[reference:3]
Anwendung: PROFIBUS-Netzwerkanbindung für ABB-Antriebe

Das ABB FPBA‑01 ist ein PROFIBUS DP-Adaptermodul aus der F‑Serie, das für die nahtlose Integration von ABB-Frequenzumrichtern in PROFIBUS-Netzwerke entwickelt wurde[reference:4]. Es unterstützt die DP‑V0- und DP‑V1-Kommunikation[reference:5], erkennt Telegrammtypen automatisch und unterstützt PPO-Nachrichten 1–8 sowie Standardtelegramme (STD) 1 und 2[reference:6][reference:7]. Kompatible Kommunikationsprofile umfassen PROFIdrive, ABB Drives, Transparent 16‑Bit und Transparent 32‑Bit[reference:8][reference:9]. Das Modul ist mit einer breiten Palette von ABB-Antriebsfamilien kompatibel – einschließlich ACS355, ACSM1, ACS580, ACS880, ACH580, ACQ580, ACS850, DCS880 und DCT880[reference:10][reference:11] – und ist somit eine vielseitige Lösung für industrielle Automatisierungs- und Prozesssteuerungsanwendungen.

  • Dual-Protokoll-Unterstützung: Unterstützt sowohl PROFIBUS DP‑V0- als auch DP‑V1-Kommunikationsprotokolle, um die Kompatibilität mit einer breiten Palette von PROFIBUS-Mastergeräten und älteren Systemen zu gewährleisten.[reference:12]

  • Automatische Telegrammerkennung: Erkennt automatisch den verwendeten Telegrammtyp und unterstützt PPO-Nachrichten 1 bis 8 sowie Standardtelegramme (STD) 1 und 2, was die Konfiguration vereinfacht.[reference:13][reference:14]

  • Flexible Kommunikationsprofile: Unterstützt PROFIdrive, ABB Drives, Transparent 16‑Bit und Transparent 32‑Bit Kommunikationsprofile und bietet vielseitige Integrationsmöglichkeiten.[reference:15]

  • Breite Antriebskompatibilität: Kompatibel mit mehreren ABB-Antriebsserien, darunter ACS355, ACSM1, ACS580, ACS880, ACH580, ACQ580, ACS850, DCS880 und DCT880.[reference:16][reference:17]

  • Kompaktes und robustes Design: Die Schutzart IP67 gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen[reference:18]. Die Montage auf einer DIN-Schiene ermöglicht eine einfache Integration in bestehende Schaltschränke.[reference:19]

  • Hochgeschwindigkeitskommunikation: Unterstützt Datenübertragungsraten von 9,6 kbit/s bis 12 Mbit/s, automatisch vom Modul erkannt[reference:20][reference:21]. Bis zu 127 Knoten können mit Repeatern verbunden werden[reference:22].

  • Breiter Betriebstemperaturbereich: Arbeitet zuverlässig bei Temperaturen von ‑20°C bis +60°C, mit Speichermöglichkeit von ‑40°C bis +80°C.[reference:23]

Ähnliche Produkte

Ein Angebot einholen

    ✕

    Angebot anfordern

      ✕

      Katalog herunterladen
