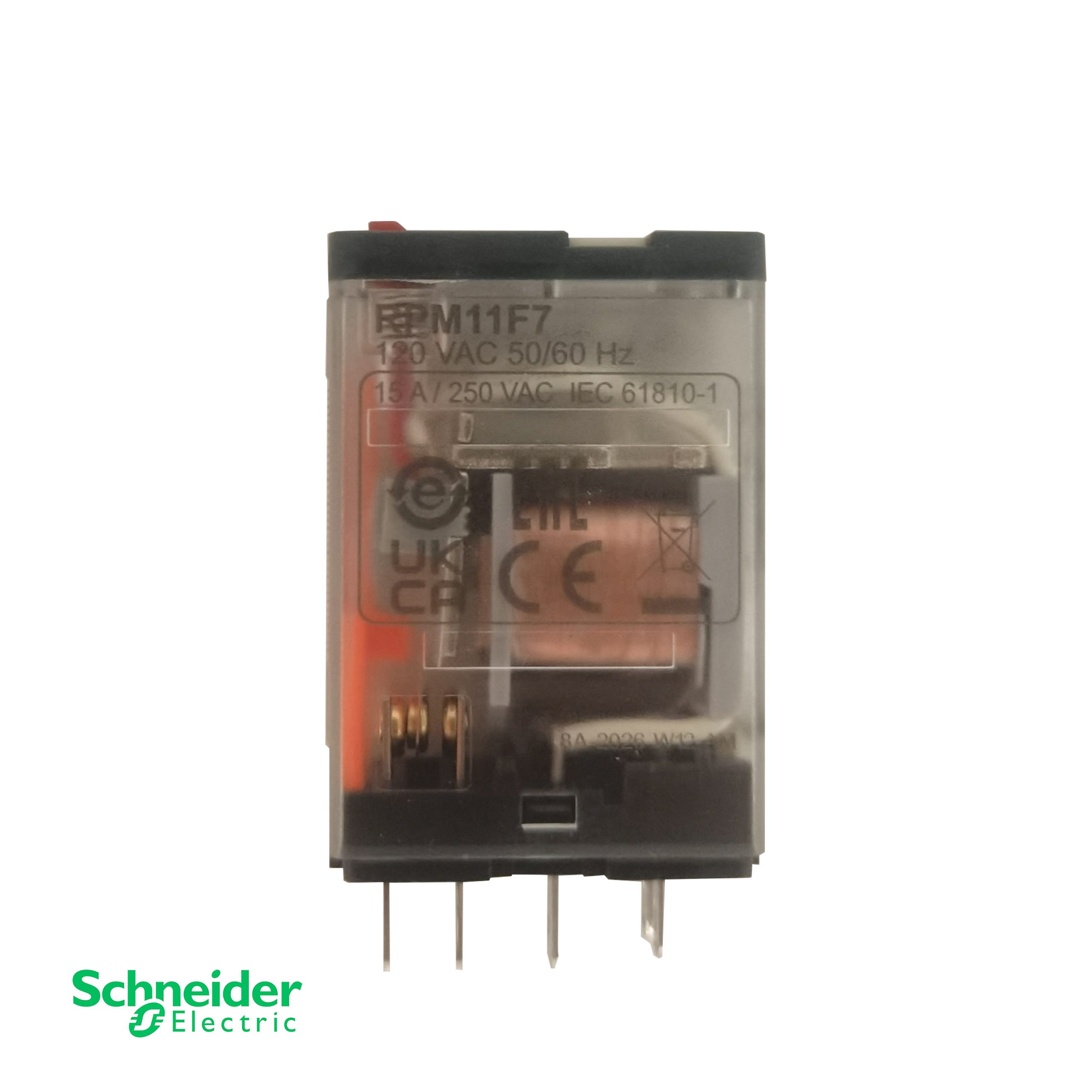

슈나이더 일렉트릭 RPM11F7 Harmony 전원 플러그인 릴레이 – 15A, 1 C/O (SPDT), 120V AC 코일, 잠금식 테스트 버튼

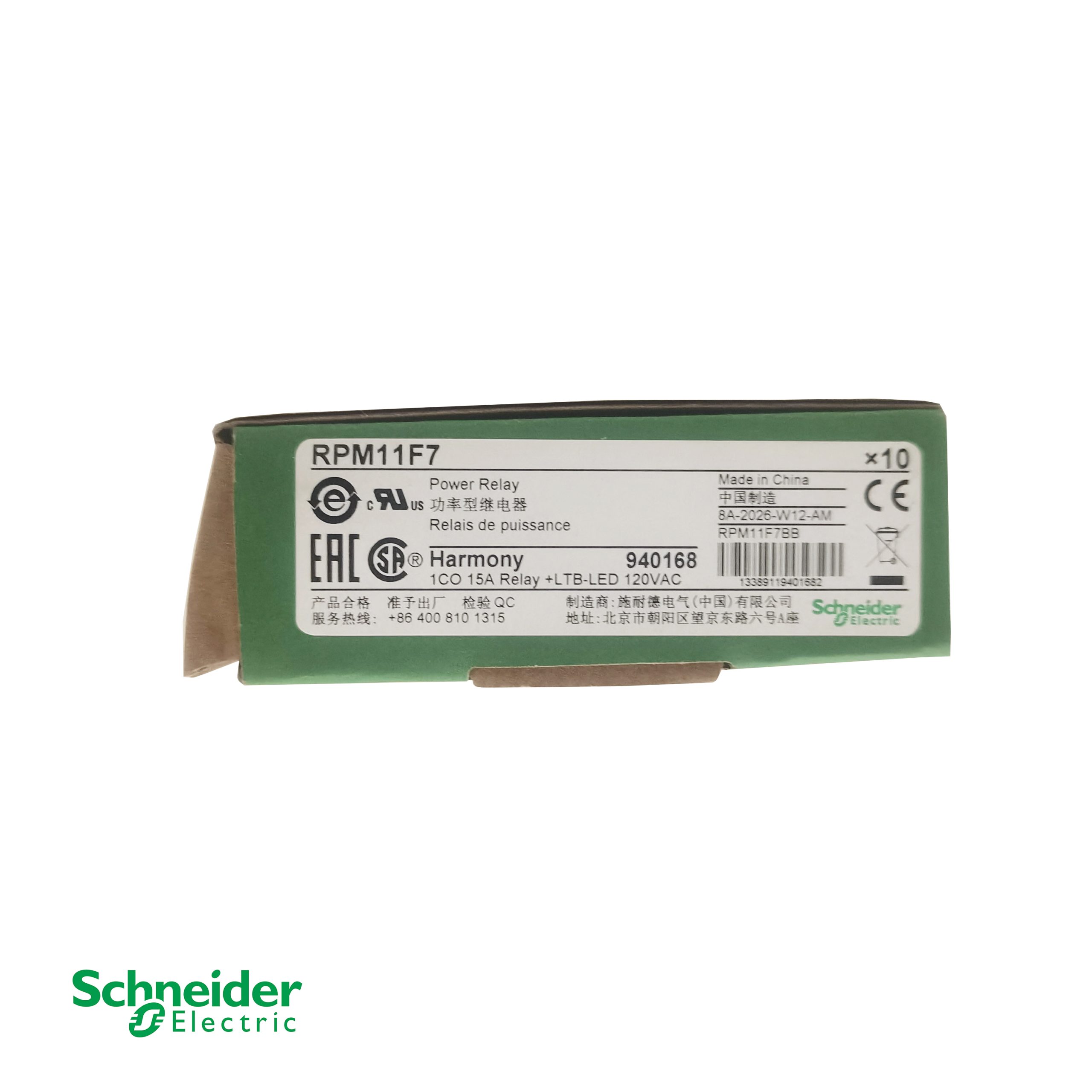

Schneider Electric RPM11F7 Harmony Power Plug‑in Relay – 15A, 1 C/O (SPDT), 120V AC Coil, Lockable Test Button - 이미지 2
Schneider Electric RPM11F7 Harmony Power Plug‑in Relay – 15A, 1 C/O (SPDT), 120V AC Coil, Lockable Test Button - 이미지 3

슈나이더 일렉트릭 RPM11F7 Harmony 전원 플러그인 릴레이 – 15A, 1 C/O (SPDT), 120V AC 코일, 잠금식 테스트 버튼

매개변수값
제품 유형전원 플러그인 릴레이
시리즈/브랜드Harmony 전자 기계 릴레이 / Zelio RPM – Schneider Electric
모델 번호RPM11F7
장치 약칭RPM
연락처 구성1 C/O (SPDT – 단극 쌍투)
정격 작동 전류(Ie)250VAC 15A (NO) / 28VDC 15A (NO) / 250VAC 7.5A (NC) / 28VDC 7.5A (NC)
코일 제어 전압 (Uc)120VAC, 50/60Hz
정격 작동 전압 한계96…132VAC
평균 코일 저항4430Ω at 20°C ± 15%
평균 코일 소비량6 VA at 60 Hz
전통적인 밀폐형 열 전류 (Ithe)15A at ‑40…55°C
최대 스위칭 전압250V (IEC)
최대 스위칭 용량3750VA (AC) / 420W (DC)
최소 스위칭 용량170mW at 10mA, 17V
접점 재질AgNi (은 니켈)
정격 절연 전압(Ui)250V (IEC) / 300V (CSA, UL)
정격 임펄스 내전압(Uimp)4kV (1.2/50µs)
절연 강도접점 간 1500 V AC; 코일과 접점 간 2000 V AC
작동 / 릴리스 시간정격 전압에서 20 ms
기계적 내구성1천만 사이클
전기적 내구성100,000 사이클 (저항 부하)
작동 속도 (부하 시)≤ 1200 사이클/시간
장착 유형소켓 마운트 (플러그인) – 플랫 핀
제어 유형잠금 가능한 테스트 버튼
지적재산권 보호 등급IP40 (하우징만 해당)
주변 작동 온도‑40…55°C
상온 보관‑40…85°C
오염도3
순중량026 kg
표준 및 인증UL 508, CSA C22.2 No 14, IEC 61810‑1; UL, CSA, EAC
환경 규정 준수그린 프리미엄(RoHS/REACh 준수)
견적 받기

제품 설명

슈나이더 일렉트릭 GV2ME32는 세계적으로 유명한 TeSys GV2 모터 회로 차단기 제품군 중 최고 등급 모델이며, 400V에서 15~18.5kW 모터에 최적화된 컴팩트 스타터입니다. 이 제품은 Class 10 열자기 보호, 높은 단락 보호 성능, 위상 손실 감지 기능, 수동 절연 기능을 제공하며, 제품군 내 다른 모델들과 마찬가지로 45mm의 초소형 크기를 자랑합니다. 버튼식 작동과 간편한 DIN 레일 장착으로 대형 펌프, 압축기, 팬, 중장비 컨베이어, HVAC 시스템 및 산업 기계에 완벽한 올인원 솔루션을 제공합니다.

기본 사양

  • 15~18.5kW 모터에 적합합니다.: 24–32 A 범위는 GV2 프레임에서 가장 일반적인 고급 모터를 포함합니다.

  • 50kA 차단 용량단락 보호 성능이 탁월하여 거의 모든 산업 네트워크에서 안전하게 사용할 수 있습니다.

  • 버튼식 수동 제어: 직접 ON/OFF 및 명확한 트립 표시 - 기본 DOL에는 별도의 접촉기가 필요하지 않습니다.

  • 위상 실패 보호내장된 차동 열 트립 기능은 단상 작동으로부터 자동으로 보호합니다.

  • 완벽한 추가 기능 호환성GV2/GV3 보조 접점, 저전압/션트 트립, 회전식 핸들을 모두 지원합니다.

  • 글로벌 인증UL 60947-4-1 Type E, CSA, CE, CCC, 해양 인증 — 전 세계 어디에서나 인정받습니다.

기술 사양

매개변수값
유형열자기 모터 회로 차단기
주문 번호GV2ME32
정격 작동 전압(Ue)690 VAC
설정 범위(Ir)24 … 32 A
최대 파괴 강도(ICU)50kA @ 400/415V, 35kA @ 440V, 6kA @ 690V
여행 등급클래스 10A (IEC 60947-4-1)
모터 출력 400/415V15 … 18.5 kW
제어 유형누르는 버튼 (빨간색/녹색)
폴스3극, 위상 오류 보호 기능 포함
설치35mm DIN 레일 또는 나사 고정
너비45mm
연결나사 클램프 단자 1–6 mm² (연성/강성)
보호 등급IP20(단말기), 커버 포함 시 IP54
작동 온도-20°C … +60°C
표준 및 승인IEC/EN 60947-2, 60947-4-1, UL 60947-4-1(유형 E), CSA C22.2 No.60947-4-1, CE, CCC, EAC, 해양

슈나이더 일렉트릭 RPM11F7 Harmony 전원 플러그인 릴레이 – 15A, 1 C/O (SPDT), 120V AC 코일, 잠금식 테스트 버튼

제조업체: 슈나이더 일렉트릭
모델: RPM11F7
유형: 파워 플러그인 릴레이 (아이스 큐브 릴레이)
시리즈: Harmony 일렉트로메카니컬 릴레이 / Zelio RPM
접점 구성: 1 C/O (SPDT – 단극 쌍투)
정격 작동 전류: 15 A
코일 제어 전압: 120V 교류 (50/60Hz)
설치: 소켓 마운트 (플러그인)
애플리케이션: 산업 제어 패널, 기계 자동화, 건물 관리 및 범용 스위칭 애플리케이션

Schneider Electric RPM11F7은 Harmony RPM 시리즈의 고성능 파워 플러그인 릴레이로, 산업 및 상업용 애플리케이션에서 저항성 및 유도성 부하의 안정적인 스위칭을 위해 설계되었습니다. 15A 정격의 단일 전환 (1 C/O) 접점과 120V AC 코일을 특징으로 하며, 최대 3750 VA / 420 W의 스위칭 용량으로 강력한 스위칭 기능을 제공합니다. 이 릴레이에는 편리한 수동 작동 및 회로 테스트를 위한 잠금 가능한 테스트 버튼과 시각적 상태 확인을 위한 기계식 플래그 표시기가 포함되어 있습니다. 컴팩트한 플러그인 디자인, 플랫 핀 구성 및 표준 릴레이 소켓과의 호환성은 빠른 설치와 쉬운 유지보수를 보장합니다. UL, CSA 및 IEC 표준 인증을 받은 RPM11F7은 패널 빌더 및 유지보수 엔지니어에게 신뢰할 수 있는 선택입니다.

  • 높은 스위칭 용량: 최대 스위칭 용량 3750 VA (AC) 및 420 W (DC)의 15A 정격 1 C/O 접점으로 다양한 부하 유형에 적합합니다.

  • 잠금 가능한 테스트 버튼: 통합된 수동 테스트 버튼은 편리한 회로 테스트를 허용하며 유지보수 안전을 위해 잠글 수 있습니다.

  • 플랫 핀 디자인 및 소켓 마운팅: 플랫 핀 구성과 플러그인 소켓 마운팅은 재배선 없이 빠른 설치와 쉬운 교체를 보장합니다.

  • 높은 기계적 내구성: 10,000,000 기계적 사이클 및 100,000 전기적 사이클 (저항성 부하)은 장기적인 신뢰성을 보장합니다.

  • 넓은 작동 전압 범위: 96…132 V AC 내에서 안정적으로 작동하여 일반적인 공급 전압 변동을 수용합니다.

  • 견고한 산업용 구조: IP40 하우징 보호, 오염 등급 3 및 진동/충격 저항으로 까다로운 산업 환경에 적합합니다.

  • 글로벌 승인 및 지속가능성: UL 508, CSA C22.2 No 14 및 IEC 61810‑1 인증; RoHS 및 REACh 규정을 준수하는 Green Premium 제품입니다.
