ABB XT4S 250 TMA 250-2500 FF 3P SACE Tmax XT 몰드 케이스 회로 차단기 – 250A, 3극, 415V에서 50kA, 열자기 트립

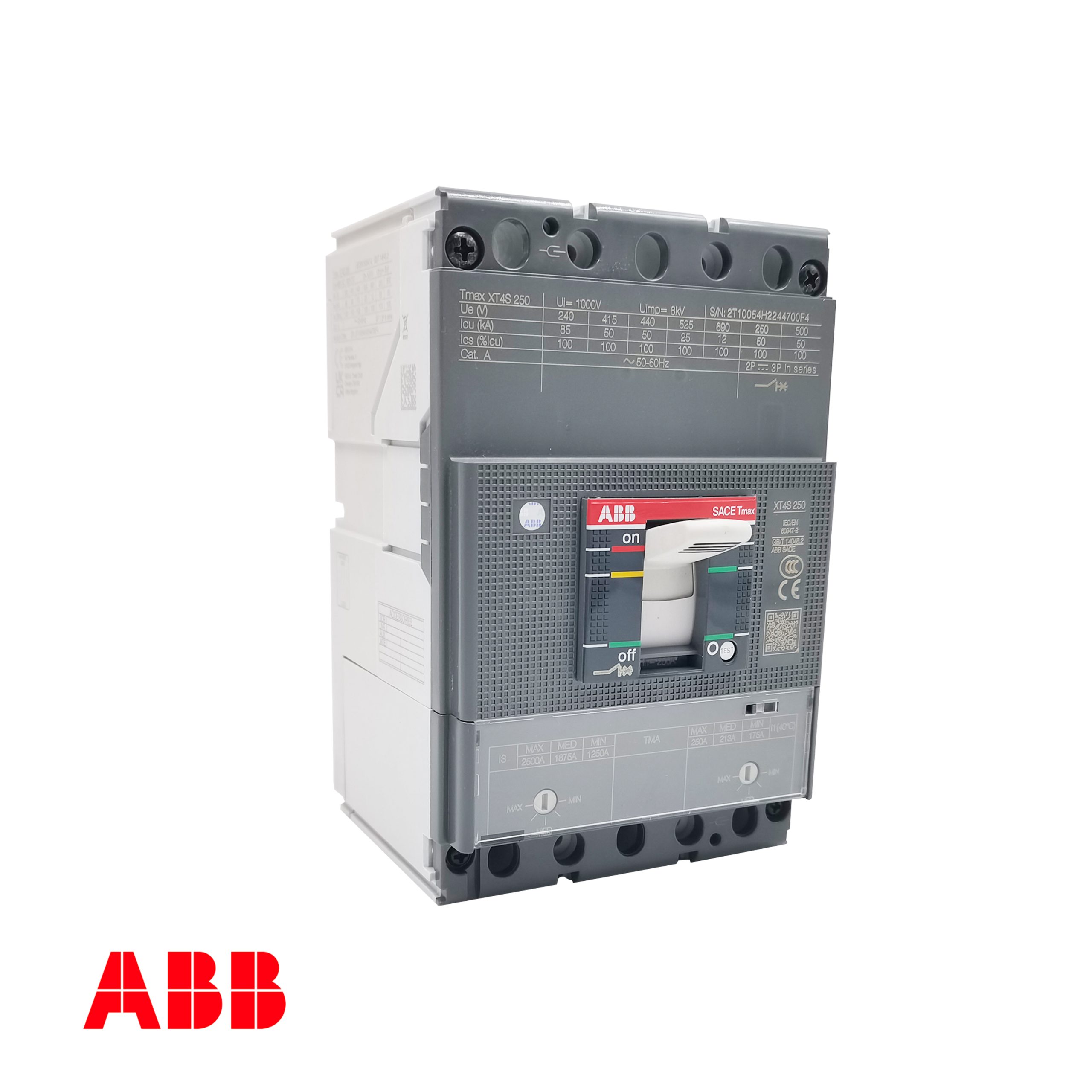

ABB XT4S 250 TMA 250-2500 FF 3P SACE Tmax XT Molded Case Circuit Breaker – 250A, 3-Pole, 50kA @ 415V, Thermal-Magnetic Release - 이미지 2
ABB XT4S 250 TMA 250-2500 FF 3P SACE Tmax XT Molded Case Circuit Breaker – 250A, 3-Pole, 50kA @ 415V, Thermal-Magnetic Release - 이미지 3

ABB XT4S 250 TMA 250-2500 FF 3P SACE Tmax XT 몰드 케이스 회로 차단기 – 250A, 3극, 415V에서 50kA, 열자기 트립

매개변수값
제품 유형몰드형 케이스 회로 차단기(MCCB)
시리즈/브랜드SACE Tmax XT / XT4S – ABB
모델 번호XT4S 250 TMA 250-2500 FF 3P
주문 번호1SDA068312R1
EAN / GTIN8015644022181
프레임 크기 (Iu)250 에이
전봇대 개수3극
정격 전류(인치)250 에이
과부하 보호 설정(Ir)175…250 A (조정 가능, 0.7–1 × In)
자기 단락 보호 (Im)1250…2500 A (조정 가능, 5–10 × In)
트립 유닛 유형TMA (열 자기, 조정 가능)
정격 작동 전압(Ue)690V 교류 / 500V 직류
정격 절연 전압(Ui)800V
정격 임펄스 내전압(Uimp)8kV
차단 용량 (Icu) @ 220–240 V AC85 kA
차단 용량 (Icu) @ 380–440 V AC50kA
차단 용량 (Icu) @ 690 V AC12 kA
차단 용량 (Icu) DC50 kA (250 V DC, 직렬 2극)
50 kA (500 V DC, 직렬 3극)
서비스 차단 용량 (Ics) @ 415 V AC50 kA (Icu의 100%)
연결 유형전면 볼트 단자 (버스바 연결)
설치고정형 (내장 장치); DIN 레일 장착 옵션
크기 (가로 × 세로 × 깊이)105 mm × 160 mm × 82.5 mm
순중량약. 2.254 kg
포장 총 중량약. 2.373 kg
기계적 내구성25,000 작동 주기
전기적 내구성8,000 작동 주기 (120 주기/시간 기준)
지적재산권 보호 등급IP20
주변 작동 온도-25°C ~ +70°C
표준 및 인증IEC 60947-1, IEC 60947-2; CE, CCC, KC, GOST/EAC
선박 승인Lloyd’s Register (LR), Germanischer Lloyd (GL), Bureau Veritas (BV), RINA, Det Norske Veritas (DNV), RMRS, ABS, NKK
원산지이탈리아 / 독일
견적 받기

ABB XT4S 250 TMA 250-2500 FF 3P SACE Tmax XT 몰드 케이스 회로 차단기 – 250A, 3극, 415V에서 50kA, 열자기 트립

제조업체: 씨줄
모델: XT4S 250 TMA 250-2500 FF 3P
주문 번호: 1SDA068312R1
유형: 몰드형 케이스 회로 차단기(MCCB)
시리즈: SACE Tmax XT / XT4S
프레임 크기: 250 AF (Iu = 250A)
정격 전류(인치): 250A
전봇대 개수: 3극
여행 단위: TMA (열 자기, 조정 가능)
차단 용량 (Icu @ 415V): 50kA
설치: 고정형, 전면 단자

ABB XT4S 250 TMA 250-2500 FF 3P는 산업 및 상업용 전력 분배 시스템에서 안정적인 보호 및 제어를 위해 설계된 SACE Tmax XT 시리즈의 고성능 몰드 케이스 회로 차단기입니다. 250A 프레임과 조정 가능한 과부하 보호(175–250A) 및 조정 가능한 자기 단락 보호(1250–2500A)를 제공하는 열 자기 트립 유닛을 갖추고 있어 정밀한 협조 및 유연한 보호 설정을 제공합니다. 이 차단기는 220–240V AC에서 85kA, 380–440V AC에서 50kA, 690V AC에서 12kA의 궁극적인 차단 용량을 제공하여 강력한 고장 전류 차단을 보장합니다. 전면 볼트 단자를 갖춘 고정형 3극 설계와 컴팩트한 치수(가로 105mm × 세로 160mm × 깊이 82.5mm)는 공간 효율적이고 높은 신뢰성을 갖춘 솔루션을 찾는 패널 제작자에게 이상적입니다. IEC 60947-2를 준수하고 해양 승인(LR, GL, BV, RINA, DNV, RMRS, ABS, NKK)을 받은 XT4S는 전 세계의 광범위한 산업, 상업 및 해양 응용 분야에 적합합니다.

  • 조정 가능한 열 자기 트립 유닛 (TMA): 열 과부하 보호는 175A에서 250A(0.7–1 × In)까지 조정 가능하며 자기 단락 보호는 1250A에서 2500A(5–10 × In)까지 조정 가능하여 정밀한 협조 및 유연한 보호 설정을 제공합니다.

  • 높은 파괴 용량: 220–240V AC에서 85kA Icu, 380–440V AC에서 50kA, 690V AC에서 12kA를 제공하여 다양한 전압 수준에서 안정적인 고장 전류 차단을 보장합니다.

  • 콤팩트하고 견고한 디자인: 105mm × 160mm × 82.5mm(가로 × 세로 × 깊이)의 공간 절약형 치수와 내구성 있는 몰드 케이스로 공간이 제한된 인클로저의 패널 장착에 적합합니다.

  • 전면 볼트 단자 (FF): 고정형 전면 단자 설계는 고전류 배선을 위한 안전하고 낮은 저항의 종단을 보장하여 스위치보드 및 배전반 내 설치를 단순화합니다.

  • 높은 기계적 및 전기적 내구성: 25,000회의 기계적 수명과 8,000회의 전기적 수명(시간당 120회 주기)은 까다로운 응용 분야에서 장기적인 신뢰성을 보장합니다.

  • 넓은 작동 전압 범위: 최대 690V AC 및 500V DC 시스템에서 작동하도록 정격되어 전 세계 산업 및 인프라 응용 분야에 적합합니다.

  • 글로벌 승인 및 선박 인증: IEC 60947-2를 준수하고 CE 마크가 부착되었으며 Lloyd’s Register, Germanischer Lloyd, Bureau Veritas, RINA, Det Norske Veritas, RMRS, ABS 및 NKK의 해양 용도 인증을 받았습니다.
