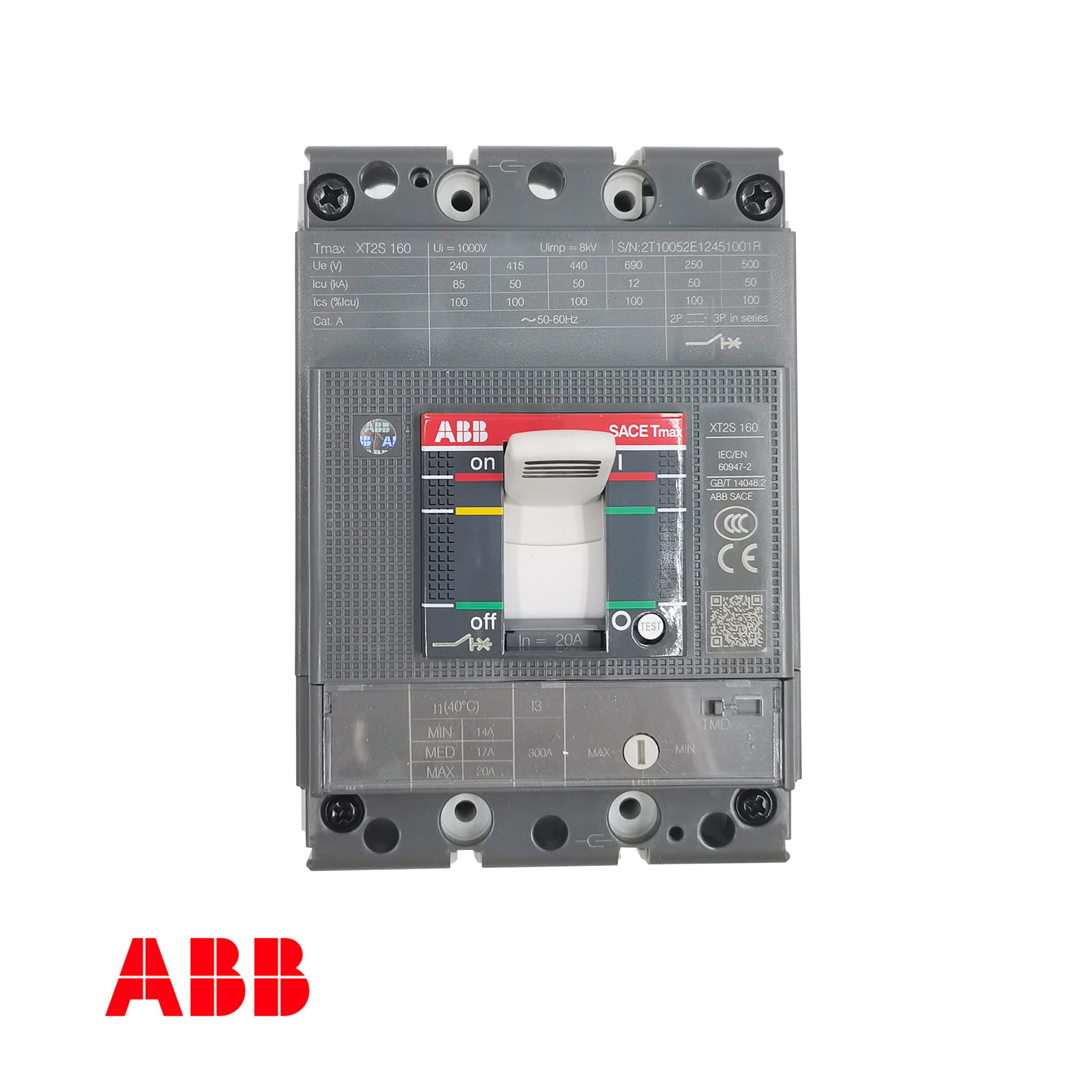

ABB XT2S 160 TMD20-300 FF 3P SACE Tmax XT 몰드 케이스 회로 차단기 – 20A, 3극, 415V에서 50kA, 열자기 트립

제조업체: 씨줄
모델: XT2S 160 TMD 20-300 FF 3P
유형: 몰드형 케이스 회로 차단기
정격 전류: 20 A
전봇대 개수: 3
파괴 용량: 50 kA @ 415 V AC
Thermal Setting Range: 14…20 A
Magnetic Trip Threshold: 300 에이

ABB XT2S 160 TMD20-300 FF 3P SACE Tmax XT 몰드 케이스 회로 차단기 – 20A, 3극, 415V에서 50kA, 열자기 트립

제조업체: 씨줄
모델: XT2S 160 TMD 20-300 FF 3P
주문 번호: 1SDA067551R1
유형: 몰드형 케이스 회로 차단기(MCCB)
시리즈: SACE Tmax XT / XT2S
프레임 크기: 160 AF (Iu = 160A)
정격 전류(인치): 20A
전봇대 개수: 3극
여행 단위: TMD (열-자기, 조절 가능)
차단 용량 (Icu @ 415V): 50kA
설치: 고정형, 전면 단자

ABB XT2S 160 TMD 20-300 FF 3P는 SACE Tmax XT 시리즈의 컴팩트하고 고성능 몰드 케이스 회로 차단기로, 산업 및 상업용 전력 분배 시스템의 안정적인 보호 및 제어를 위해 설계되었습니다. 160A 프레임과 열-자기 트립 유닛은 조절 가능한 과부하 보호(14–20A) 및 300A의 고정 자기 단락 보호를 제공하여 저전류 회로에 대한 정밀한 조정 및 신뢰할 수 있는 보호 기능을 제공합니다. 이 차단기는 220–240V AC에서 85kA, 380–440V AC에서 50kA, 직렬 연결된 극에서 50kA DC의 궁극적인 차단 용량을 제공하여 강력한 고장 전류 차단을 보장합니다. 전면 볼트 단자와 컴팩트한 치수(가로 90mm × 세로 130mm × 깊이 82.5mm)를 갖춘 고정 3극 설계는 공간 효율적이고 높은 신뢰성을 갖춘 솔루션을 찾는 패널 제작자에게 이상적입니다. IEC 60947-2를 준수하고 해양 승인(LR, GL, BV, RINA, DNV, RMRS, ABS, NKK)을 받은 XT2S는 전 세계의 다양한 산업, 상업 및 해양 응용 분야에 적합합니다.

  • 조절 가능한 열-자기 트립 유닛 (TMD): 14A에서 20A까지 조절 가능한 열 과부하 보호 및 300A의 고정 자기 단락 보호 기능으로 저전류 분배 회로에 대한 안정적인 보호 기능을 제공합니다.

  • 높은 파괴 용량: 220–240V AC에서 85kA Icu, 380–440V AC에서 50kA, 500V AC에서 36kA, 690V AC에서 12kA, 그리고 다양한 전압 레벨에서 안정적인 고장 전류 차단을 위한 50kA DC(직렬 2극 250V DC)를 제공합니다.

  • 콤팩트하고 견고한 디자인: 공간 절약형 치수(90mm × 130mm × 82.5mm (가로 × 세로 × 깊이))와 내구성 있는 몰드 케이스로 공간이 제한된 인클로저의 패널 장착에 적합합니다.

  • 전면 볼트 단자 (FF): M6 나사가 있는 버스바 32.5–100mm²에 적합한 고정 전면 단자 설계로 고전류 배선에 대한 안전하고 낮은 저항의 연결을 보장합니다.

  • 높은 기계적 및 전기적 내구성: 25,000회의 기계적 수명과 8,000회의 전기적 수명(시간당 120회 주기)은 까다로운 응용 분야에서 장기적인 신뢰성을 보장합니다.

  • 넓은 작동 전압 범위: 최대 690V AC 및 500V DC 시스템에서 작동하도록 정격되어 전 세계 산업 및 인프라 응용 분야에 적합합니다.

  • 글로벌 승인 및 선박 인증: IEC 60947-1, IEC 60947-2 및 CE 마크 준수; 해양 용도로 Lloyd’s Register, Germanischer Lloyd, Bureau Veritas, RINA, Det Norske Veritas, RMRS, ABS 및 NKK의 인증을 받았습니다.
