ABB T5S 400 PR221DS-LSI R400 FF 3P Tmax 몰드 케이스 서킷 브레이커 – 400A, 3극, 50kA @ 400V, LSI 전자 트립 유닛

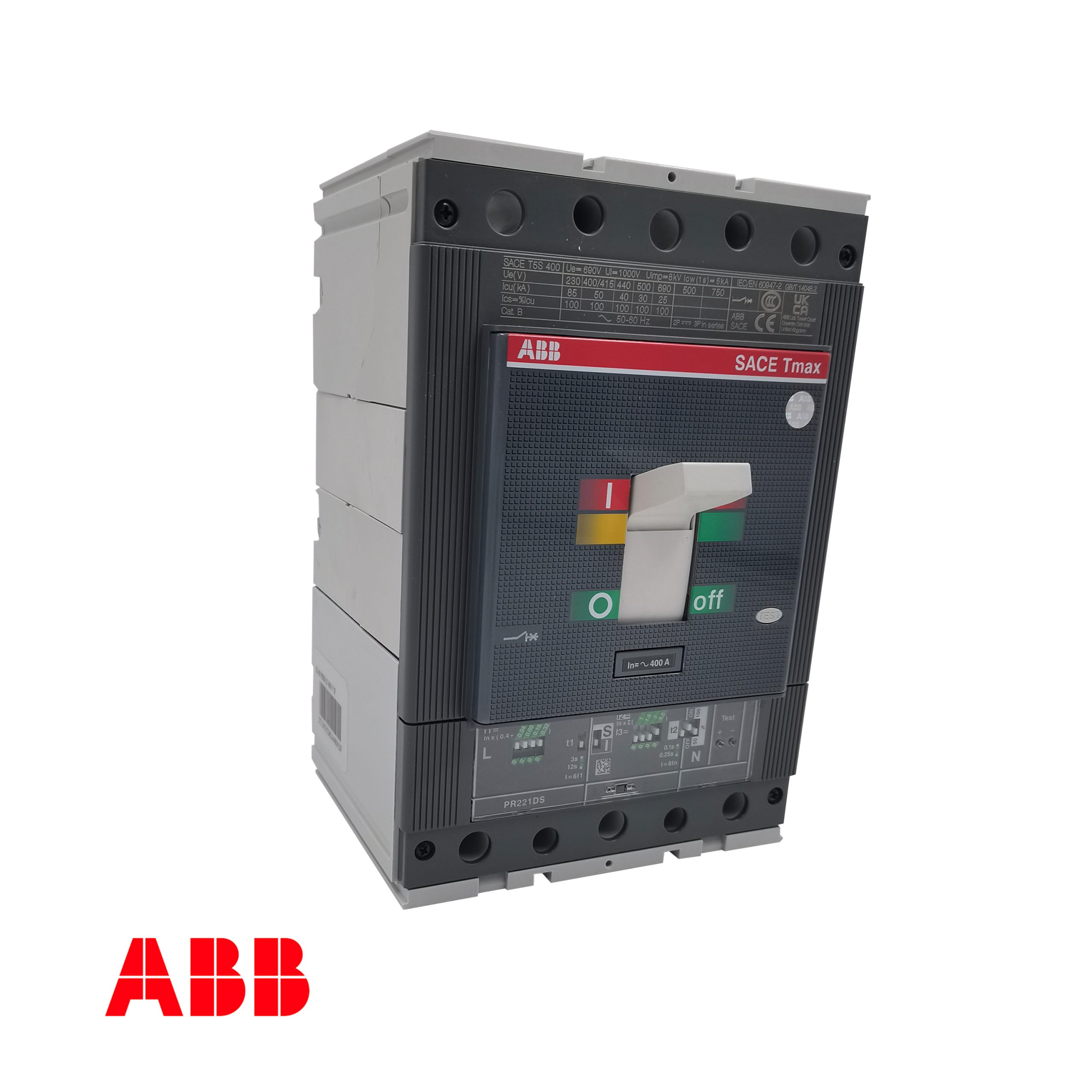

ABB T5S 400 PR221DS-LSI R400 FF 3P Tmax Molded Case Circuit Breaker – 400A, 3‑Pole, 50kA @ 400V, LSI Electronic Trip Unit - 이미지 2

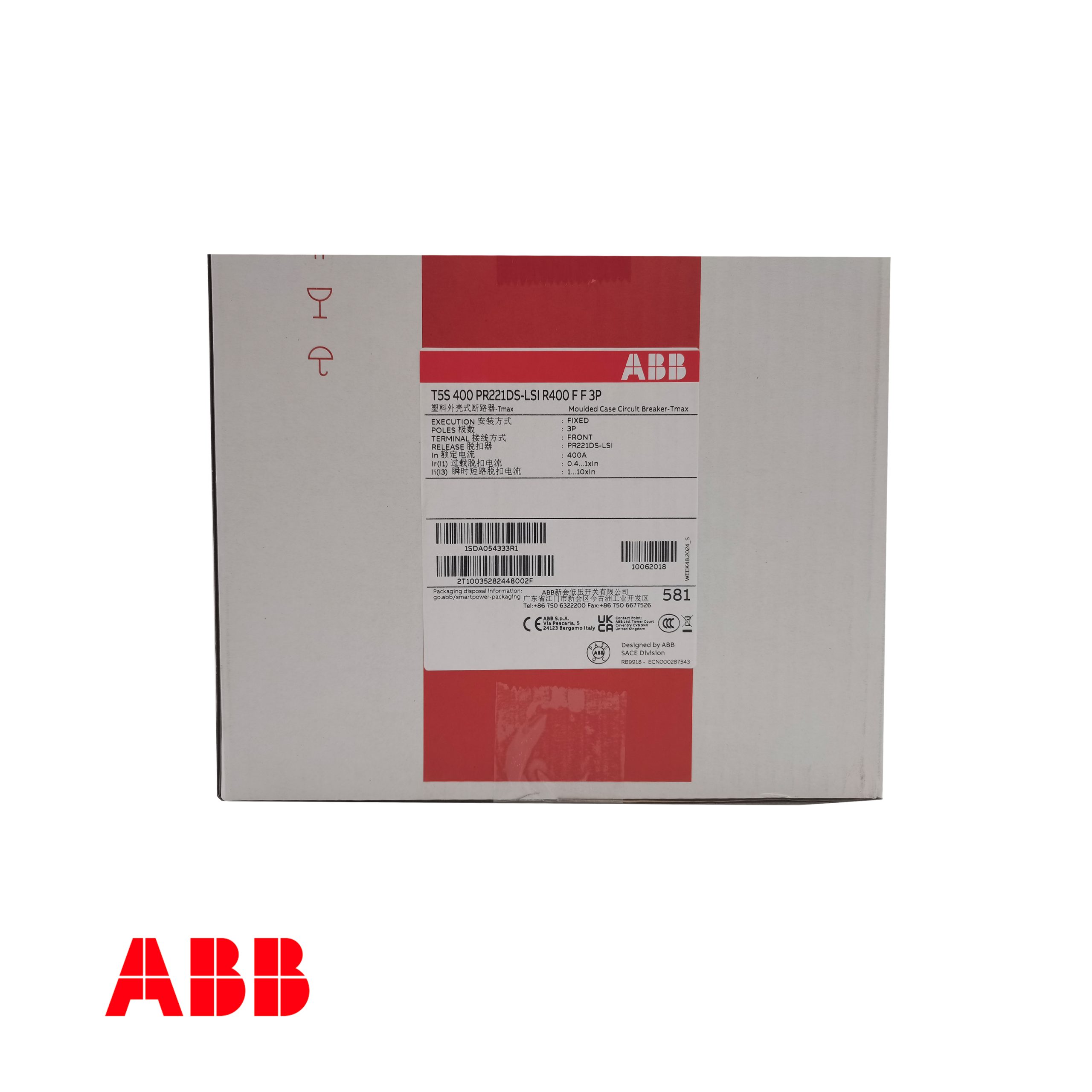

ABB T5S 400 PR221DS-LSI R400 FF 3P Tmax Molded Case Circuit Breaker – 400A, 3‑Pole, 50kA @ 400V, LSI Electronic Trip Unit - 이미지 3

ABB T5S 400 PR221DS-LSI R400 FF 3P Tmax 몰드 케이스 서킷 브레이커 – 400A, 3극, 50kA @ 400V, LSI 전자 트립 유닛

매개변수값
제품 유형몰드형 케이스 회로 차단기(MCCB)
시리즈/브랜드SACE Tmax T / ABB
모델 번호T5S 400 PR221DS‑LSI R400 FF 3P
주문 번호1SDA054333R1
EAN / GTIN8015644554316
프레임 크기T5 (400A 프레임)
전봇대 개수3극
정격 전류(인치)400A
과부하 보호 설정(Ir)160…400A (조정 가능)
단시간 / 순간 보호 (Isd / Ii)400…4000A (조정 가능)
트립 유닛 유형PR221DS‑LSI (전자식, LSI 보호)
정격 작동 전압(Ue)690V AC / 750V DC
정격 절연 전압(Ui)800V
정격 임펄스 내전압(Uimp)8kV
차단 용량 (Icu) @ AC 230V85kA
차단 용량 (Icu) @ 400/415V AC50kA
차단 용량 (Icu) @ AC 440V40kA
차단 용량 (Icu) @ 500V AC30kA
차단 용량 (Icu) @ 690V AC25kA
연결 유형전면 단자 (고정형)
주 회로 단자 유형볼트 연결
제어 유형로커 레버
치수 (D × W × H)5mm × 140mm × 205mm
순중량약 3.235kg (포장 포함 4.824kg)
지적재산권 보호 등급IP20
작동 온도 범위-25°C ~ +70°C
표준 및 인증IEC 60947‑2, UL 489, CSA; RoHS 준수; CE; GL 인증
견적 받기

제품 설명

ABB Tmax XT 몰드형 회로 차단기는 32A에서 800A에 이르는 다양한 프레임 크기에 걸쳐 탁월한 성능을 제공합니다. 신뢰성과 안전성을 고려하여 설계된 이 제품은 최대 70kA의 높은 차단 용량과 컴팩트한 디자인을 특징으로 하며, 산업 및 상업용 애플리케이션에 이상적입니다. TMD(열자기 트립 장치)와 TMA(열자기 트립 장치)를 통해 효율적인 보호 기능과 간편한 설치를 보장합니다.

기본 사양

  • 현재 범위: XT1부터 XT6 프레임까지 32-800A

  • 파괴 용량: 최대 70kA, 480V에서 뛰어난 고장 보호 기능을 제공합니다.

  • 여행 단위: 열자기 보호를 위한 TMD 및 TMA

  • 컴팩트한 디자인: 공간 절약형 설치에 최적화되어 있습니다.

  • 안전: 안정적인 작동을 위한 고정(FF) 구성

  • 글로벌 표준: IEC 표준을 준수합니다.

  • 사용 편의성: 간편한 설치 및 유지 관리

기술 사양



모델정격 전류(A)셸 프레임 코드차단 용량(kA)
XT1N160 TMD 160 3P FF160XT1 [160]36
XT1S160 TMD 160 3P FF160XT1 [160]50
XT2S160 TMD 32 3P FF32XT2 [160]50
XT2L160 TMD 32 3P FF32XT2 [160]70
XT3N250 TMD 250 3P FF250XT3 [250]36
XT3S250 TMD 250 3P FF250XT3 [250]50
XT4S160 TMD 32 3P FF32XT4 [160]50
XT4V160 TMD 32 3P FF32XT4 [160]70
XT4S250 TMA 250 3P FF250XT4 [250]50
XT4V250 TMA 250 3P FF250XT4 [250]70
XT5H400 TMA 320 3P FF320XT5 [400]70
XT5X400 TMA 320 3P FF320XT5 [400]70
XT5L630 TMA 500 3P FF500XT5 [630]70
XT6S800 TMA 630 3P FF630XT6 [800]50
XT6H800 TMA 630 3P FF630XT6 [800]70



ABB T5S 400 PR221DS-LSI R400 FF 3P Tmax 몰드 케이스 서킷 브레이커 – 400A, 3극, 50kA @ 400V, LSI 전자 트립 유닛

제조업체: 씨줄
모델: T5S 400 PR221DS‑LSI R400 FF 3P
주문 번호: 1SDA054333R1
유형: 몰드형 케이스 회로 차단기(MCCB)
시리즈: SACE Tmax T
프레임 크기: T5 (400A 프레임)
정격 전류(인치): 400A
전봇대 개수: 3극
여행 단위: PR221DS‑LSI (전자식, LSI 보호)
차단 용량 (Icu @ 400V): 50kA
설치: 고정형, 전면 단자

ABB T5S 400 PR221DS‑LSI R400 FF 3P는 산업용 전력 분배 시스템에서 신뢰할 수 있는 보호 및 스위칭을 위해 설계된 SACE Tmax T 시리즈의 고성능 몰드 케이스 차단기입니다. 400A 프레임과 LSI(장기, 단시간, 순간) 보호 기능을 제공하는 전자식 PR221DS‑LSI 트립 유닛을 갖추고 있어 정밀한 협조 및 유연한 보호 설정을 제공합니다. 이 차단기는 400V AC에서 50kA, 230V AC에서 85kA의 궁극적인 차단 용량을 제공하여 강력한 고장 전류 차단을 보장합니다. 전면 단자가 있는 고정 3극 설계와 컴팩트한 치수는 신뢰할 수 있고 공간 효율적인 솔루션을 찾는 패널 제작자에게 이상적입니다. IEC 60947‑2 및 UL 489 표준을 준수하는 T5S는 전 세계의 광범위한 산업 및 상업 응용 분야에 적합합니다.

  • 전자식 LSI 트립 유닛: PR221DS‑LSI는 정밀한 협조 및 선택적 보호를 위해 넓은 설정 범위로 조정 가능한 장기, 단시간 및 순간 보호 기능을 제공합니다.

  • 조절 가능한 과부하 보호 기능: 160A ~ 400A(0.4–1 × In)에서 조정 가능한 과부하 방출 기능으로 다양한 부하 요구 사항에 대한 유연한 보호 기능을 제공합니다.

  • 높은 파괴 용량: 신뢰할 수 있는 고장 전류 차단을 위해 230V AC에서 85kA Icu, 400/415V AC에서 50kA, 440V AC에서 40kA, 500V AC에서 30kA, 690V AC에서 25kA를 제공합니다.

  • 콤팩트하고 견고한 디자인: 패널 장착에 적합한 내구성 있는 몰드 케이스와 103.5mm × 140mm × 205mm(D × W × H)의 공간 절약형 치수.

  • 전면 단자 연결: 고정 전면 단자 설계(FF)는 고전류 배선을 위한 안전하고 낮은 저항의 단자를 보장합니다.

  • 넓은 작동 온도 범위: ‑25°C ~ +70°C의 안정적인 성능으로 열악한 산업 환경에 적합합니다.

  • 글로벌 승인: IEC 60947‑2, UL 489, CSA에 따라 인증되었으며 RoHS를 준수하여 전 세계 응용 분야에 적합합니다.
