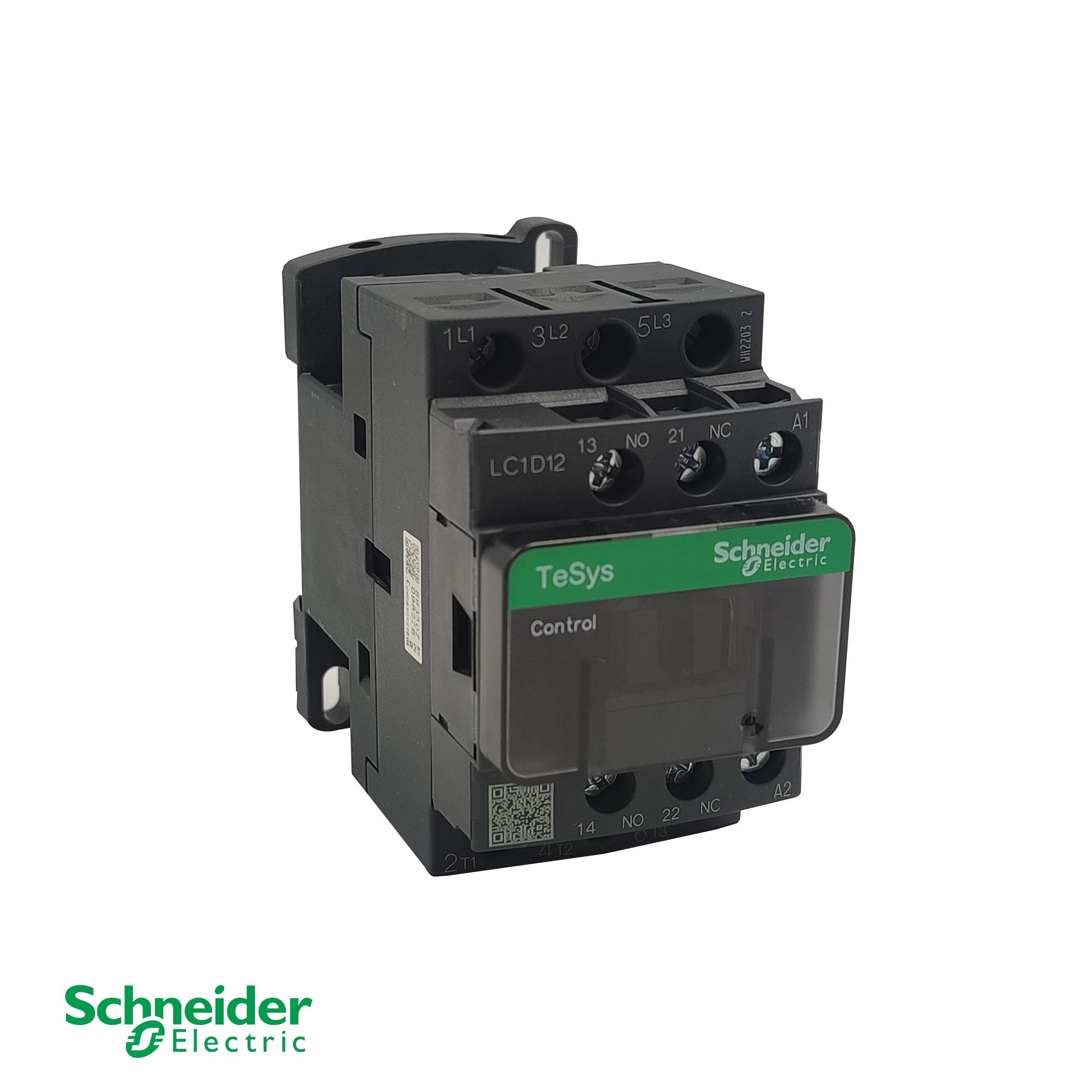

Schneider Electric LC1D12M7C TeSys D контакторы – 12A, 3 полюсті, 5,5 кВт @ 400 В (AC‑3)

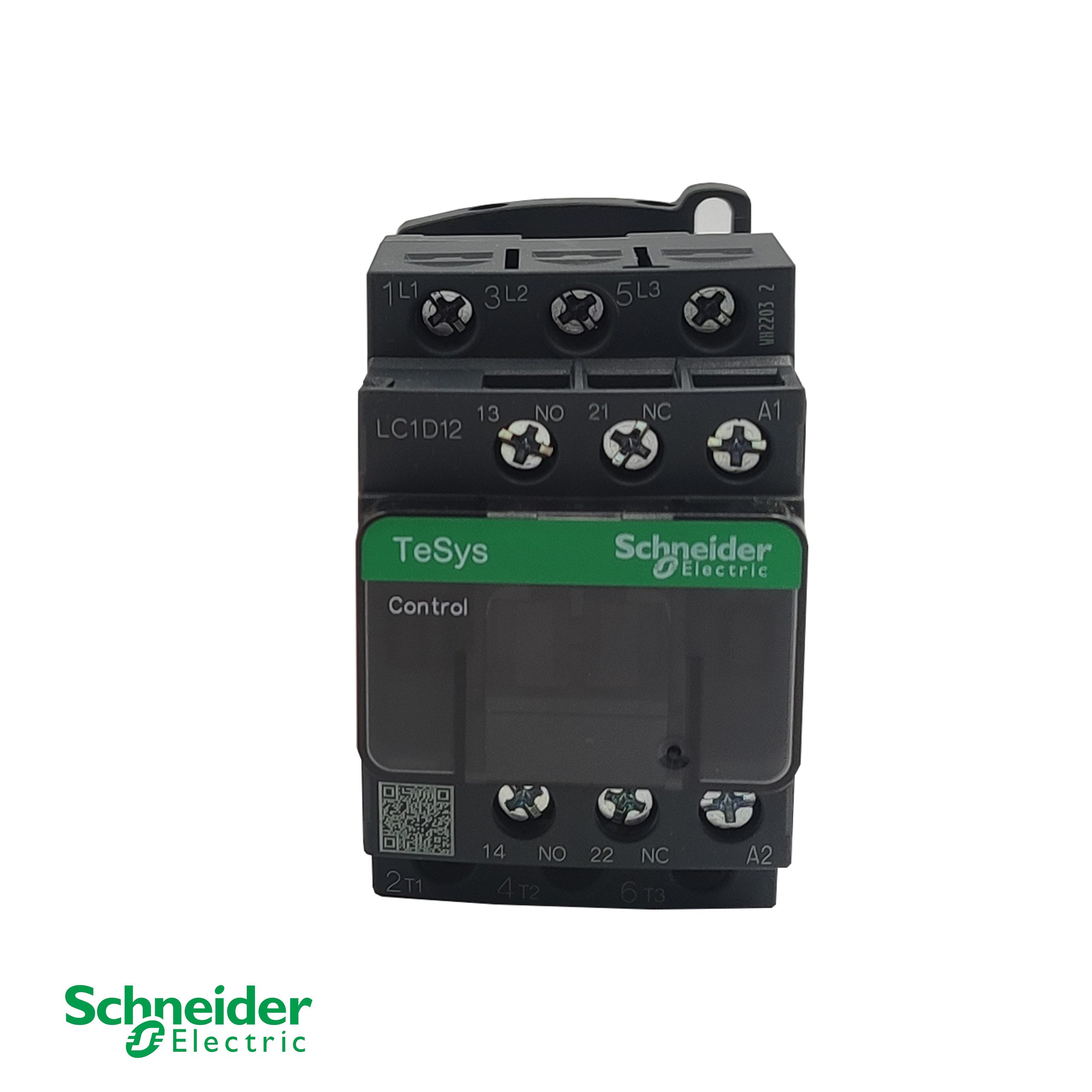

Schneider Electric LC1D12M7C TeSys D Contactor – 12A, 3‑Pole, 5.5kW @ 400V (AC‑3) - Image 2

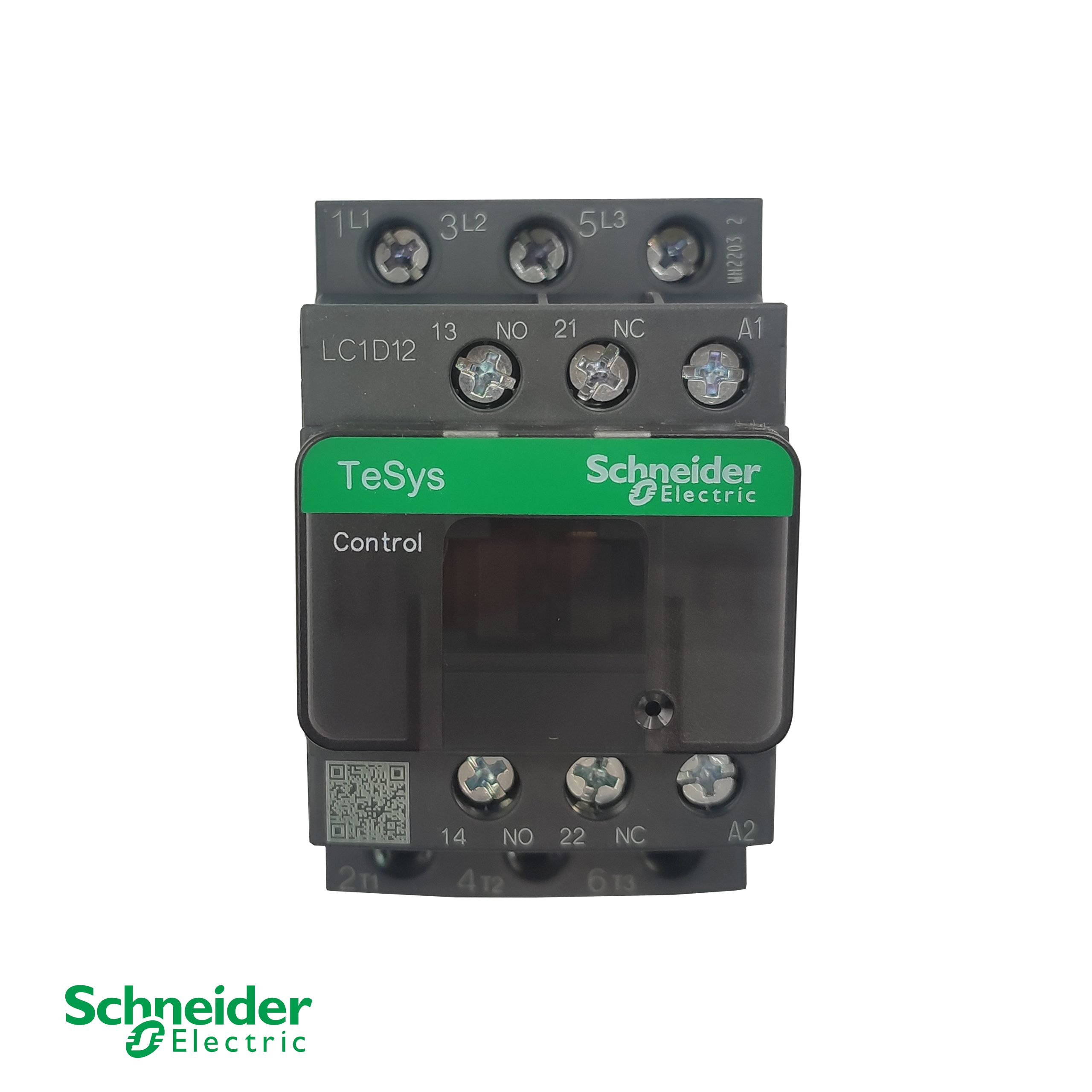

Schneider Electric LC1D12M7C TeSys D Contactor – 12A, 3‑Pole, 5.5kW @ 400V (AC‑3) - Image 3

Schneider Electric LC1D12M7C TeSys D контакторы – 12A, 3 полюсті, 5,5 кВт @ 400 В (AC‑3)

ПараметрҚұндылық
Өнім түріҚуат контакторы
Серия / БрендTeSys D / TeSys Deca – Schneider Electric
Модель нөміріLC1D12M7C
Полюстер саны3 полюсті (3P)
Полюстік контакт құрамы3 ЖОҚ (әдетте ашық)
Номиналды жұмыс тогы (Ie) – AC‑3 @ ≤440V12A
Номиналды жұмыс тогы – AC‑1 @ ≤440V25A (кедергілік)
Қозғалтқыш қуаты – AC‑3 @ 400 В5,5 кВт
Қозғалтқыш қуаты – AC‑3 @ 460‑480V7,5 ат күші
Катушканы басқару кернеуі220 В айнымалы ток (50/60 Гц)
Көмекші байланыстар1 ЖОҚ + 1 NC
Номиналды жұмыс кернеуі (Ue)≤ 690 В айнымалы ток (25‑400 Гц) / ≤ 300 В тұрақты ток
Қосылым түріБұрандалы қысқыш терминалдары, IP20 саусақпен қорғалған
Өлшемдері (биіктігі × ені × тереңдігі)77 мм × 45 мм × 86 мм
ОрнатуDIN рельсі (35 мм) немесе панельдік бекіткіш
Механикалық қызмет ету мерзімі10 миллион операция (ең аз)
Электрлік қызмет көрсету мерзімі – AC‑3Номиналды ток кезінде 1,2 миллион операция
Қоршаған ортаның жұмыс температурасы-25°C-тан +60°C-қа дейін
Стандарттар және сертификаттарIEC 60947‑4‑1, UL 508, CSA C22.2, CCC, CE, UKCA
Бағасын алыңыз

Өнім сипаттамасы

ABB B сериялы контактор - айнымалы ток қозғалтқышын басқару және жүктемені ауыстыру үшін жасалған жоғары өнімді өнім және өнеркәсіптік автоматтандыру жүйелерінде кеңінен қолданылады. Бұл өнімдер сериясы ықшам құрылым, оңай орнату, тұрақты өнімділік, AC-3 және AC-1 жұмыс орталарына жарамдылық сипаттамаларына ие және номиналды ток диапазоны 9А-дан 95А-ға дейін. B сериясы әртүрлі катушкаларды басқару кернеулерін қолдайды, күшті бейімделгіштікке ие және ұзақ механикалық және электрлік қызмет ету мерзіміне ие. Бұл әртүрлі басқару шкафтары мен қуат тарату жүйелері үшін сенімді таңдау болып табылады.

Стандартты мүмкіндіктер



  • 3 полюсті негізгі контактілер, кеңейтілетін қосалқы контактілер

  • Айнымалы/тұрақты ток катушкаларының кернеулерінің кең ауқымы (24В–690В)

  • DIN рельсін немесе бұранданы бекіту нұсқалары

  • Механикалық қызмет ету мерзімі жоғары (10 миллион операцияға дейін)

  • AC-1 және AC-3 жұмыстарына жарамды

  • Номиналды жұмыс кернеуі 690 В дейін

  • IEC 60947 стандарттарына сәйкес келеді

  • Ықшам дизайн, оңай сымдарды қосу

Техникалық сипаттамалар

МодельНоминалды ток (A)Көмекші байланыстар
B6-30-1061 ЖОҚ
B7-30-1071 ЖОҚ
B9-30-1091 ЖОҚ
B12-30-10121 ЖОҚ
B16-30-10161 ЖОҚ
B26-30-10261 ЖОҚ
B32-30-10321 ЖОҚ
B40-30-10401 ЖОҚ
B55-30-11551 ЖОҚ + 1 NC
B63-30-11631 ЖОҚ + 1 NC
B72-30-11721 ЖОҚ + 1 NC
B85-30-11851 ЖОҚ + 1 NC
B95-30-11951 ЖОҚ + 1 NC

Өндіруші: Schneider Electric
Модель: LC1D12M7C
Түрі: Қуат контакторы
Сериялар: TeSys D / TeSys Deca
Номиналды ток (AC‑3 @ ≤440V): 12A
Қозғалтқыш қуаты (AC‑3 @ 400 В): 5,5 кВт
Катушка кернеуі: 220 В айнымалы ток (50/60 Гц)
Көмекші байланыстар: 1 ЖОҚ + 1 NC
Қосылу: Бұрандалы қысқыш терминалдары

Schneider Electric LC1D12M7C - TeSys D сериясынан шыққан 3 полюсті контактор, өнеркәсіптік қолданбаларда қозғалтқышты басқару және резистивті жүктемені ауыстыру үшін жасалған [сілтеме: 0]. 400 В кернеуде 5,5 кВт қозғалтқыш қуаты бар 12А (AC‑3) кернеуге ие, ол шағын қозғалтқыштар, сорғылар, конвейерлер және жарықтандыру тізбектері үшін өте қолайлы [сілтеме: 1]. Қос жиілікті жұмыс істейтін (50/60 Гц) 220 В айнымалы ток катушкасы стандартты айнымалы ток басқару жүйелерімен үздіксіз интеграциялауға мүмкіндік береді [сілтеме: 2]. Күрделі орталарға арналған TeSys D сериясы жоғары байланыс сенімділігін, ұзақ электрлік төзімділікті және CCC, CE және UKCA сияқты жаһандық сертификаттарды ұсынады [сілтеме: 3].

  • Ықшам дизайн: Орнату орны шектеулі басқару панельдері үшін өте қолайлы 77 мм × 45 мм × 86 мм өлшемдері [сілтеме: 4].

  • Сенімді қозғалтқышты ауыстыру: 400 В кернеудегі 5,5 кВт қозғалтқыш қуатымен 12А (AC‑3) номиналды ток күшіне ие, шағын қозғалтқыштар мен жүктемені ауыстыру қолданбаларына жарамды [сілтеме: 5].

  • Қос жиілікті айнымалы ток катушкасы: 220 В айнымалы ток катушкасы (50/60 Гц) стандартты айнымалы ток басқару тізбектерімен үздіксіз интеграциялауды қамтамасыз етеді [сілтеме: 6].

  • Кіріктірілген көмекші контактілерКіріктірілген 1 NO + 1 NC қосалқы контактілері сыртқы блоктарға деген қажеттілікті азайтады және басқару сымдарын жеңілдетеді [сілтеме: 7].

  • Бекітілген бұрандалы қысқыш терминалдарыIP20 саусақпен қорғалатын бұрандалы терминалдар сенімді сымдарды және оператордың қауіпсіздігін қамтамасыз етеді [сілтеме: 8].

  • Икемді орнату нұсқалары: Жан-жақты орнату үшін DIN рельсін (35 мм) және панельді бекітуді қолдайды [сілтеме: 9].

  • Әлемдік мақұлдаулар: CCC, CE, UKCA, UL және CSA сертификаттарына ие, IEC 60947‑4‑1 және UL 508 стандарттарына сәйкес келеді [сілтеме:10][сілтеме:11].
