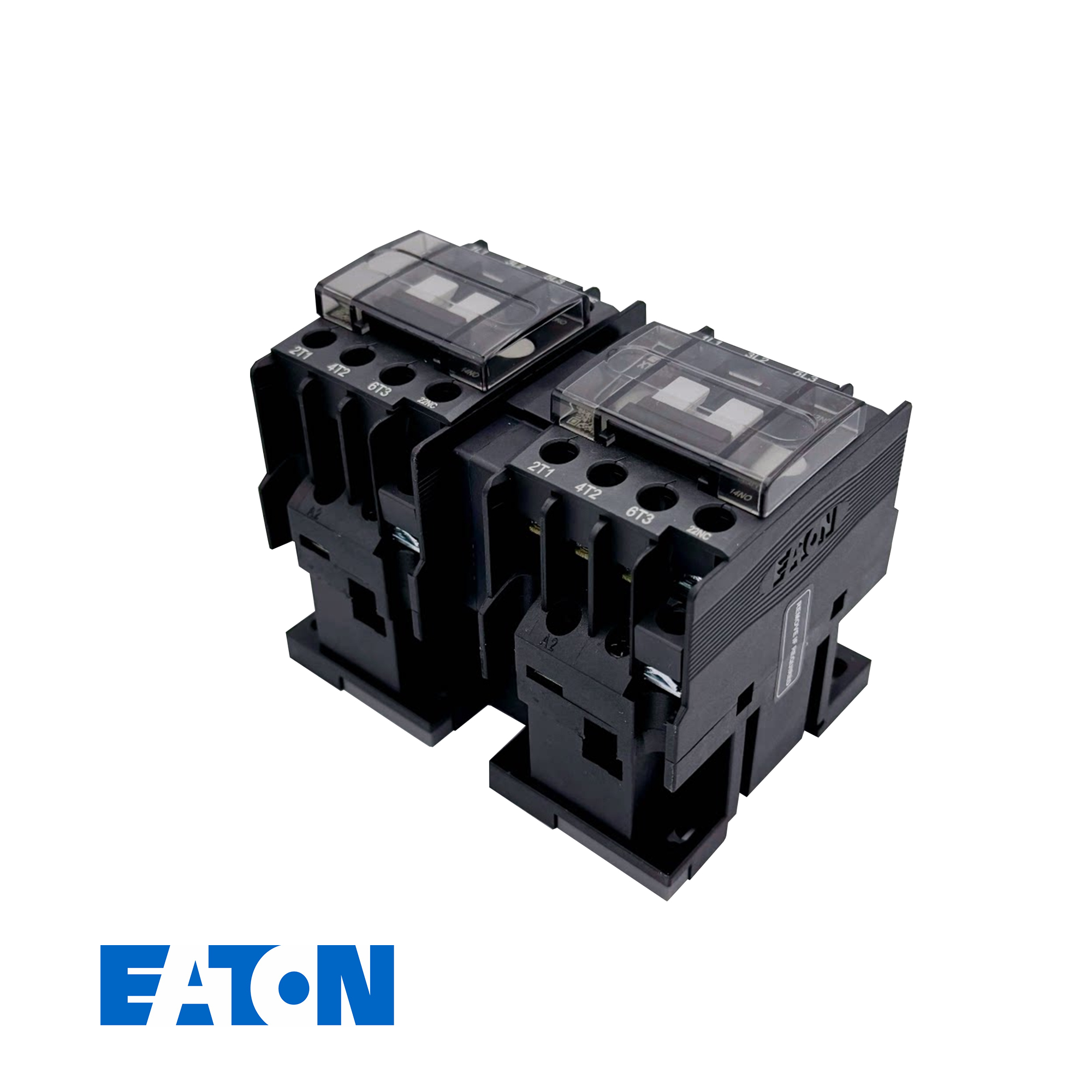

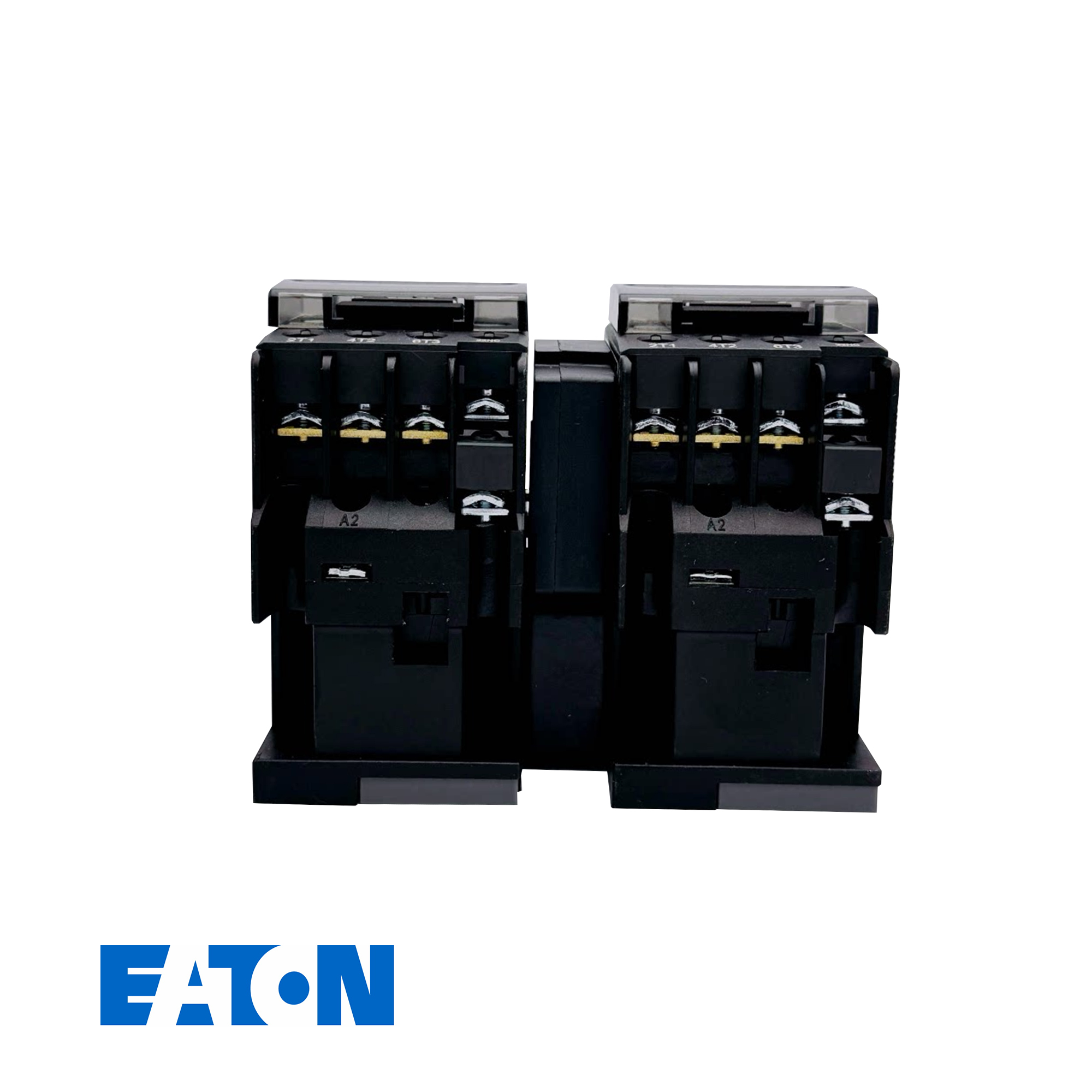

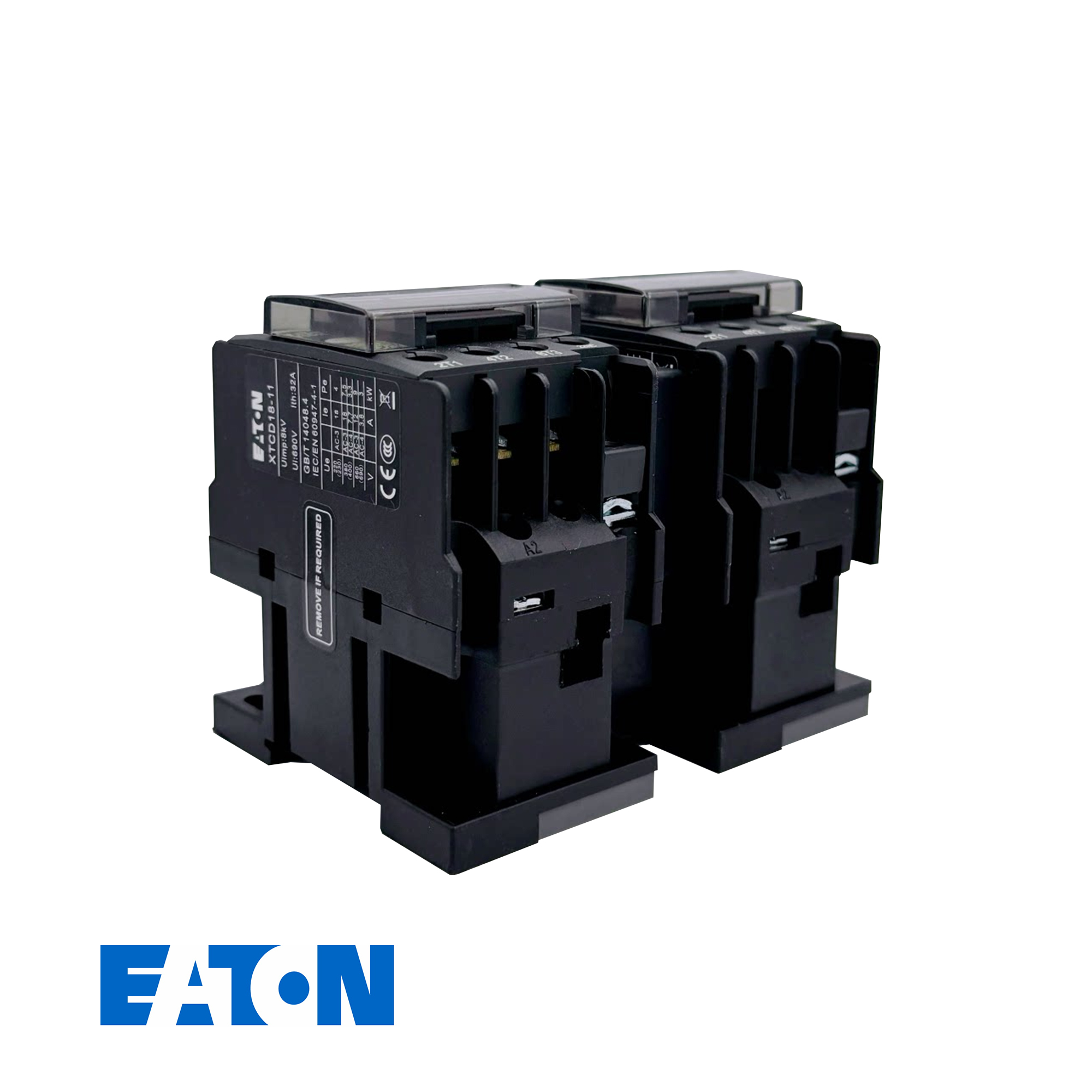

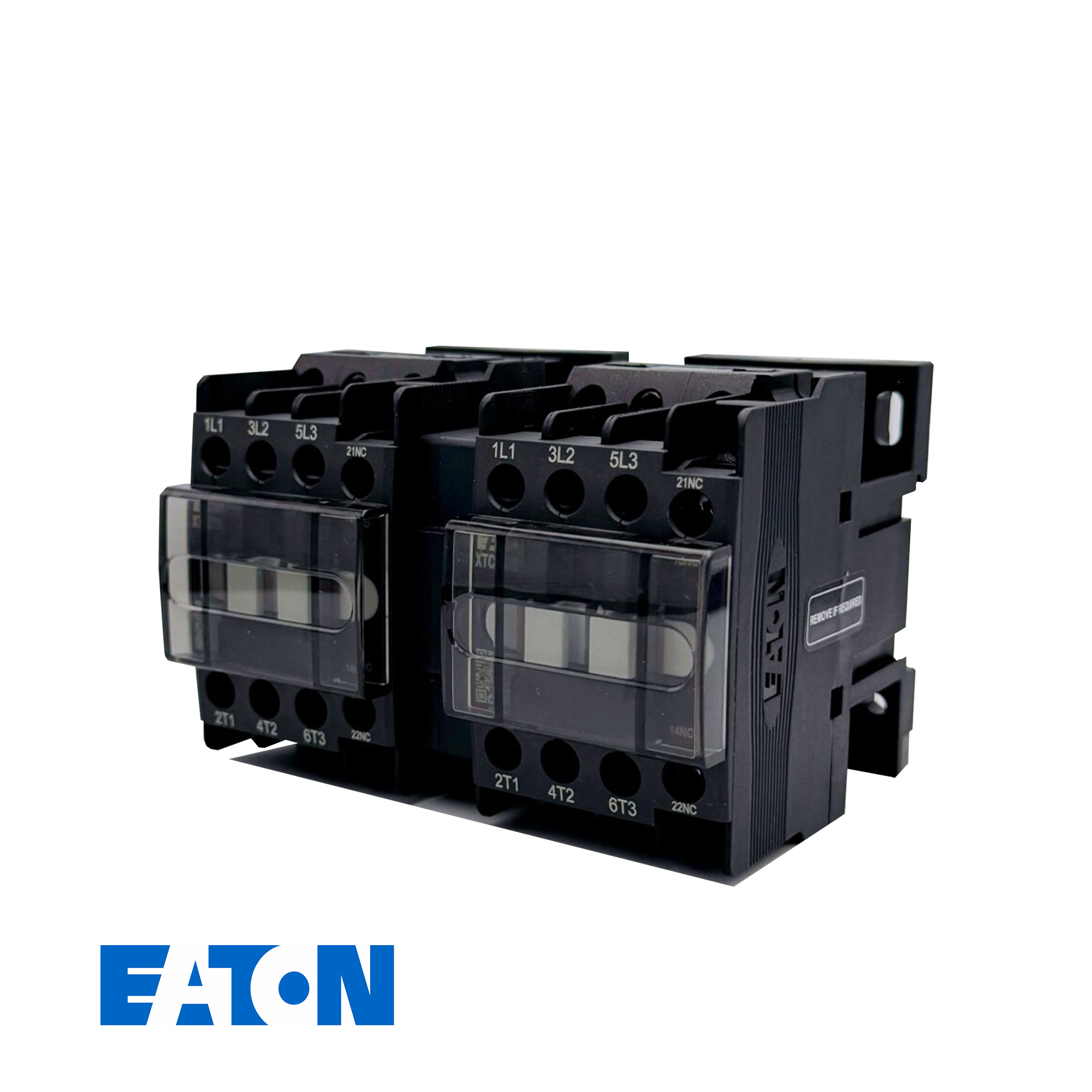

Eaton XTCD38 D-сызықты контактор 38A 18,5 кВт 3-полюсті 1NO+1NC

Өнім сипаттамасы

Eaton XTCD38 - үш фазалы қозғалтқыштарды және басқа да өнеркәсіптік электр жүктемелерін ауыстыру және басқару үшін жасалған D-Line үш полюсті қуат контакторы. 380/400 В кернеуде AC-3 жұмысы үшін 38 А номиналды, ол 380/400 В кернеуде 18,5 кВт дейінгі үш фазалы қозғалтқыштарды қолдайды. Контакторда сигнал беру және блоктау функциялары үшін кіріктірілген 1 NO + 1 NC қосалқы контактілері бар және панельдік сымдарды сенімді түрде қосу үшін бұрандалы терминалды қосылымдарды пайдаланады. 690 В номиналды оқшаулау кернеуі және бірнеше айнымалы ток катушкаларының кернеу опциялары бар XTCD38 қозғалтқышты іске қосу құрылғыларына, сорғыларға, желдеткіштерге, компрессорларға, жабдықтарға және жалпы өнеркәсіптік автоматтандыру қолданбаларына жарамды.

Стандартты мүмкіндіктер

• 38 A AC-3 рейтингі: 380/400 В кернеудегі үш фазалы қозғалтқыш жүктемелерін сенімді түрде ауыстыруға арналған.
• 18,5 кВт қозғалтқыш қуаты: 380/400 В кернеуде 18,5 кВт дейінгі үш фазалы қозғалтқыштарға жарамды.
• 3 полюсті негізгі контактілер: Үш фазалы қуат тізбектерін тікелей ауыстыруды қамтамасыз етеді.
• 1 NO + 1 NC қосалқы контактілері: Басқару сигнализациясын, электрлік блоктауды және күй индикациясын қолдайды.
• 690 В оқшаулау рейтингі: Өнеркәсіптік төмен вольтты қолданбалардың кең ауқымына жарамды.
• Бірнеше айнымалы ток катушкасының нұсқалары: Өнеркәсіптік басқару қуат көздеріне сәйкес келетін әртүрлі катушка кернеулерімен қолжетімді.
• Бұрандалы-терминалды қосылым: Басқару панельдері мен қозғалтқыш іске қосу құрылғыларында сенімді және практикалық сымдарды қамтамасыз етеді.

Техникалық сипаттамалар

Параметр	Құндылық
Өндіруші	Итон
Сериялар	D-Line XTCD
Модель	XTCD38
Өнім түрі	Қуат контакторы
Полюстер саны	3
Номиналды жұмыс тогы AC-3 @ 380/400 В	38 A
Қозғалтқыш қуаты @ 380/400 В	18,5 кВт
Дәстүрлі жылу тогы	50 A
Номиналды оқшаулау кернеуі	690 В айнымалы ток
Көмекші байланыстар	1 ЖОҚ + 1 NC
Катушка кернеуі	Нұсқаға байланысты бірнеше кондиционер нұсқалары
Қосылым түрі	Бұрандалы терминалдар
