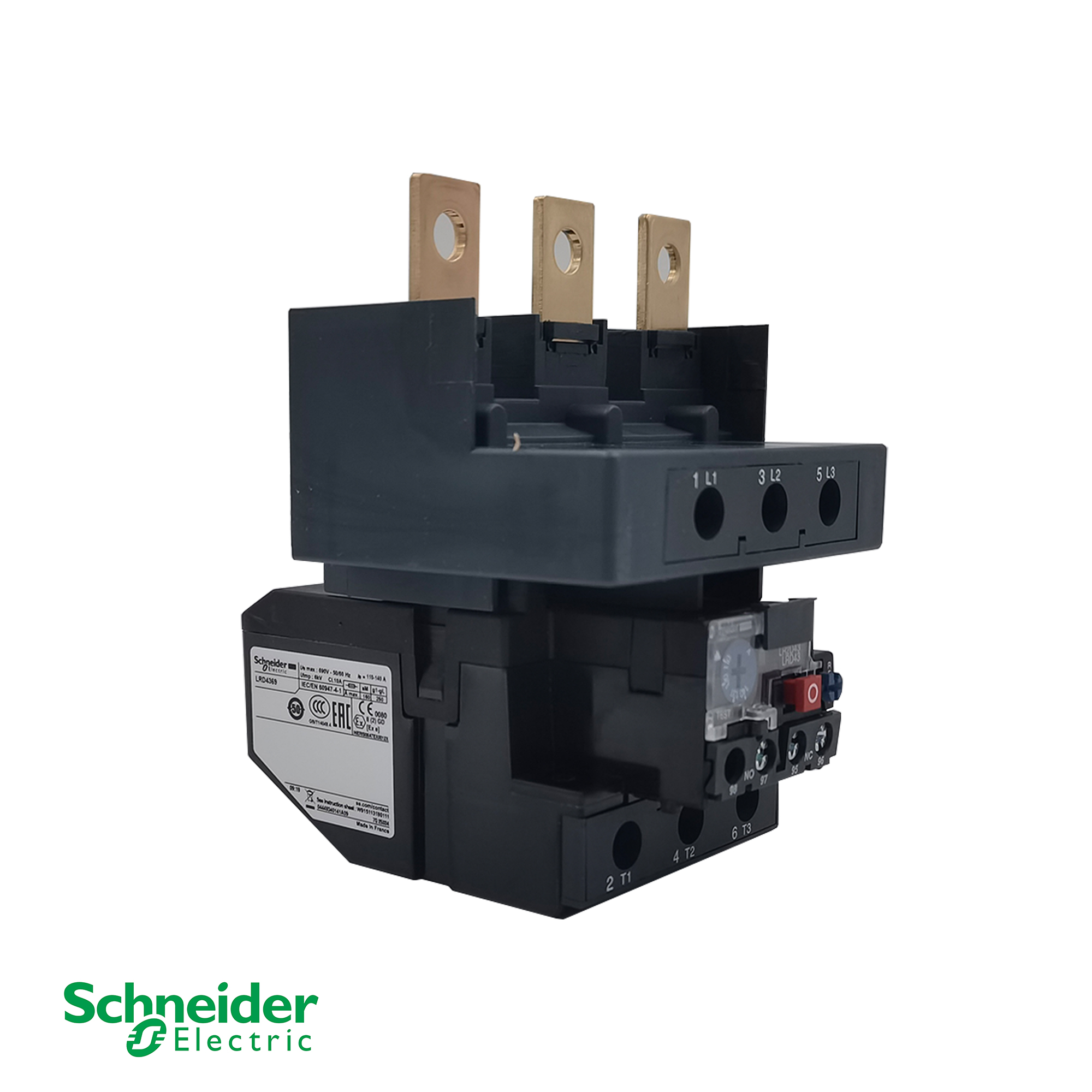

Schneider Electric LRD4369 TeSys Deca 熱過負荷リレー – 110…140A、クラス10A、400Vで75kW モーター保護

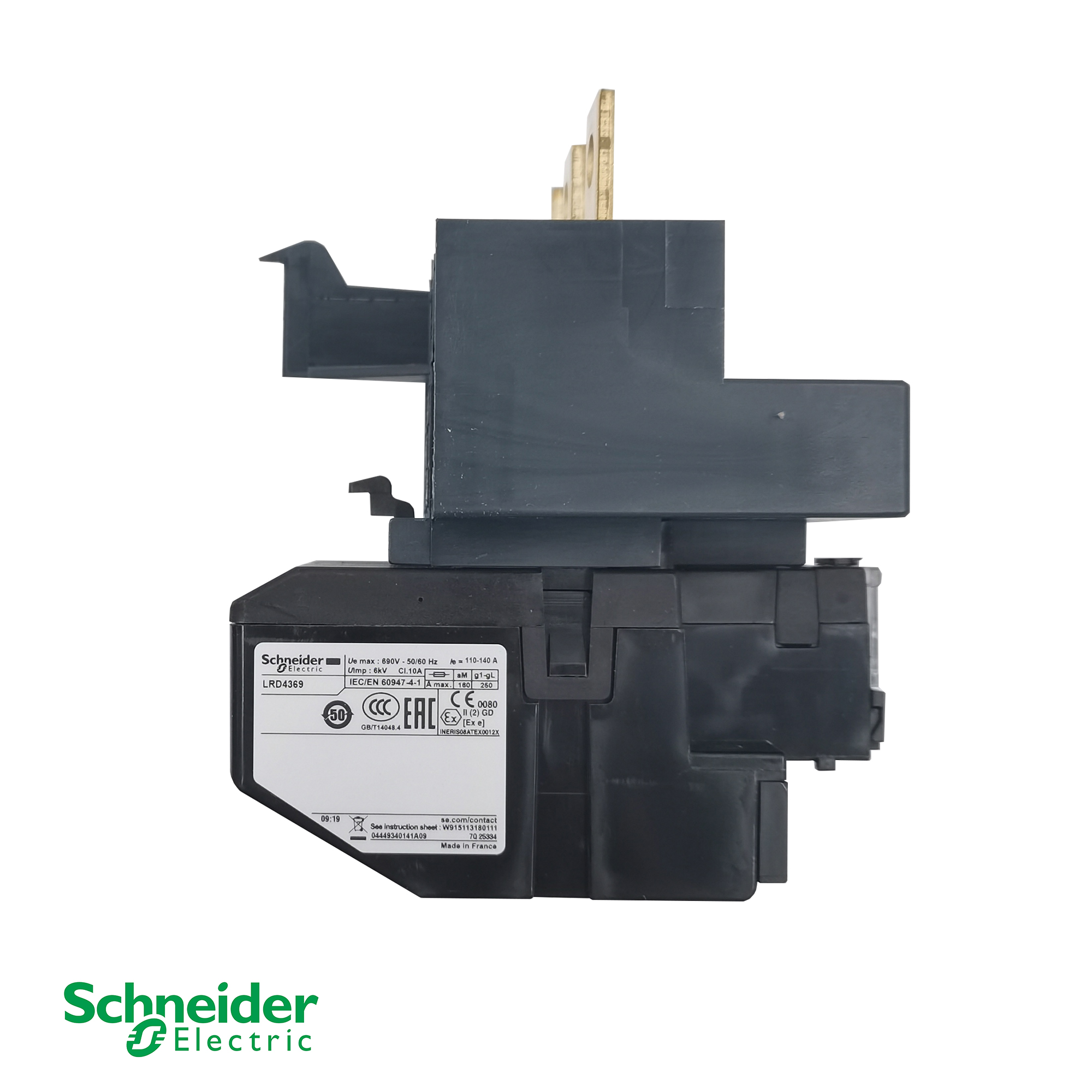

Schneider Electric LRD4369 TeSys Deca Thermal Overload Relay – 110…140A, Class 10A, 75kW @ 400V Motor Protection - 画像 (2)
Schneider Electric LRD4369 TeSys Deca Thermal Overload Relay – 110…140A, Class 10A, 75kW @ 400V Motor Protection - 画像 (3)

Schneider Electric LRD4369 TeSys Deca 熱過負荷リレー – 110…140A、クラス10A、400Vで75kW モーター保護

パラメータ価値
製品タイプ差動熱過負荷リレー
シリーズ／ブランドTeSys LRD / TeSys Deca – Schneider Electric
型番LRD4369
熱保護調整範囲110…140 A
トリッピングクラスクラス 10A (IEC 60947‑4‑1)
モーター出力 (AC‑3 @ 400V)75kW
定格絶縁電圧（Ui）1000 V (電源回路、IEC 60947‑4‑1)
定格動作電圧（Ue）1000 V AC、0…400 Hz
定格インパルス耐電圧（Uimp）6 kV (IEC 60947‑1)
トリップしきい値14 ± 0.06 × Ir (IEC 60947‑4‑1)
補助連絡先1 NO + 1 NC
従来の自由空気熱流（Ith）5 A (信号回路)
ネットワーク周波数0…400 Hz
相欠け感度2相でIrの130%でトリップ、最後は0
温度補償‑20…60 °C (‑4…140 °F)
リセットタイプ手動または自動 (選択可能)
接続タイプスクリュークランプ端子 (電源回路 4…35 mm² フレキシブル)
寸法（幅×高さ×奥行）105 mm × 138 mm × 155 mm (梱包寸法 約)[reference:2]
正味重量約 0.9 kg[reference:3]
保護レベル（IP）IP20[reference:4]
周囲動作温度‑20…60 °C (定格低下なし)[reference:5]
取り付けLC1D150コンタクタに直接取り付け。DINレールまたはLA7D3064を使用したねじ止め固定
規格と認証IEC 60947‑4‑1 / ‑5‑1、UL、CSA、CCC、EAC、ATEX、Marine; EN 50495[reference:6]
環境コンプライアンスグリーンプレミアム (RoHS/REACh準拠); カーボンフットプリント: 8 kg CO₂ eq.[reference:7]
見積もりを取得

製品説明

シュナイダーエレクトリックのLRD3365C TeSysサーマル過負荷リレーは、産業用制御アプリケーションにおいて信頼性の高いモータ過負荷保護を提供するように設計されています。標準的なモータ保護要件に対応するため、48～65Aの電流設定範囲とクラス10Aのトリップ特性を備えています。このリレーはTeSys Dコンタクタとの統合を前提として設計されており、モータスタータアセンブリへの柔軟な設置とリセット操作を実現します。.

標準機能

  • 48-65 調節可能な保護範囲: 48Aから65Aまでの電流設定を必要とするモーターに対して、調整可能な過熱保護機能を提供します。.

  • クラス10Aトリップ保護: 一般的な産業用モーター用途に適した標準的な過負荷トリップ特性を提供します。.

  • TeSys Dコンタクタの互換性シュナイダーエレクトリックのTeSys Dコンタクタと組み合わせて使用することで、完全なモーター始動ソリューションを構築できるように設計されています。.

  • 手動および自動リセット機能制御システムの要件に応じて、柔軟なリセット設定を可能にします。.

  • 信頼性の高いモーター保護運転中の過負荷状態や過電流からモーターを保護するのに役立ちます。.

  • 産業用パネル統合モーター制御センター、機械、自動化機器に適しています。.

技術仕様

パラメータ 価値
タイプ熱過負荷リレー
メーカー部品番号LRD3365C
シリーズテシス LRD
保護機能過熱保護
現在の設定範囲48-65 A
旅行クラスクラス10A
取り付け互換性TeSys Dコンタクタシリーズ
リセットモード手動／自動リセットを選択可能
補助連絡先1 NO + 1 NC
制御機能過負荷トリップ表示とモーター保護
接続タイプネジ端子
標準IEC 60947-4-1
応用三相モーター保護装置およびモーター始動器

Schneider Electric LRD4369 TeSys Deca 熱過負荷リレー – 110…140A、クラス10A、400Vで75kW モーター保護

メーカー: シュナイダーエレクトリック
モデル： LRD4369
タイプ： 差動熱過負荷リレー
シリーズ： TeSys LRD / TeSys Deca
熱保護調整範囲: 110…140 A
トリッピングクラス： クラス10A
モーター出力（AC-3 @ 400V）： 75kW
定格絶縁電圧（Ui）： 1000V
補助連絡先: 1 NO + 1 NC
応用： 産業用途におけるモーター過負荷および欠相保護

Schneider Electric LRD4369は、TeSys Decaシリーズの差動熱過負荷リレーで、3相モーターを過負荷および欠相から確実に保護するように設計されています。熱調整範囲は110…140 A、トリップクラスは10Aで、400Vで最大75kWのモーターを保護します。このリレーは、欠相および負荷不均衡検出、手動/自動リセットセレクター、シミュレーション用のトリップテストボタン、停止ボタン、フラグインジケータを備えています。LC1D150コンタクタの下部端子に直接接続して、コンパクトなスターターを形成します。マルチスタンダード認証 (IEC、UL、CSA、CCC、EAC、ATEX、Marine) を取得しており、RoHSおよびREACh規制に準拠したグリーンプレミアム製品です。[reference:0][reference:1]

  • 広い熱調整範囲: 110Aから140Aまで正確なダイヤルで調整可能で、さまざまなモーター用途に柔軟な過負荷保護を提供します。.

  • クラス10Aのトリッピング: 標準的なモーター始動用途に信頼性の高い過負荷保護を提供し、安全で予測可能な動作を保証します。.

  • 欠相および負荷不平衡検出: 位相損失と負荷不均衡を検出することでモーター保護を強化し、モーターの損傷を防ぎます。.

  • 統合型補助接点: リモート障害信号および制御回路統合用の1 NO + 1 NC補助接点が内蔵されています。.

  • 手動-自動リセットおよびテスト機能: 手動または自動リセット用のセレクター、シミュレーション用のトリップテストボタン、停止ボタン、および明確なステータス表示用のフラグインジケータを備えています。.

  • 簡単な設置と取り付け: LC1D150コンタクタへの直接接続、またはオプションの端子台LA7D3064を使用したDINレール/ねじ止め固定。.

  • グローバルコンプライアンスおよび持続可能性: マルチスタンダード認証 (IEC、UL、CSA、CCC、EAC、ATEX、Marine); ライフサイクルカーボンフットプリント8 kg CO₂ eq.のグリーンプレミアム製品。.
