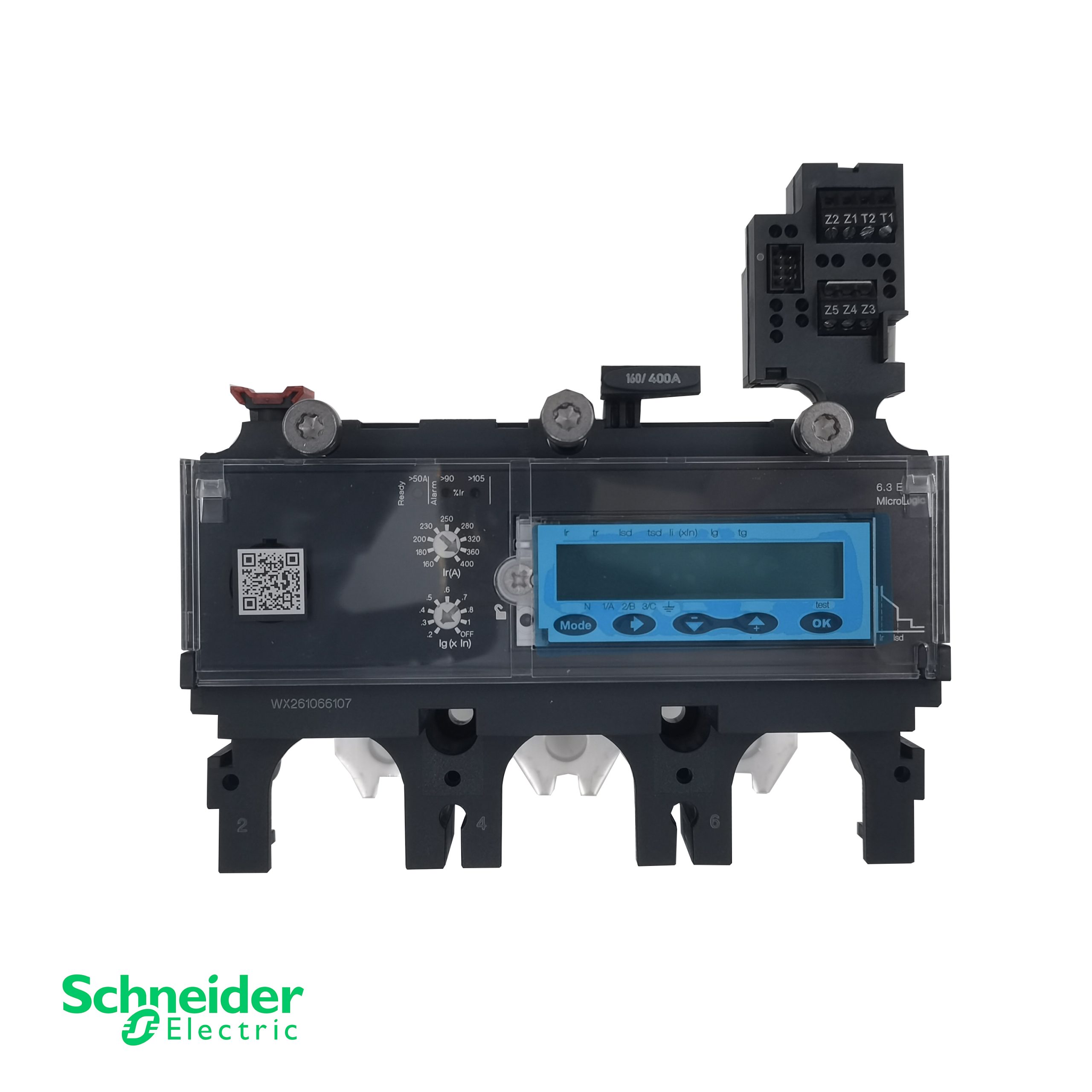

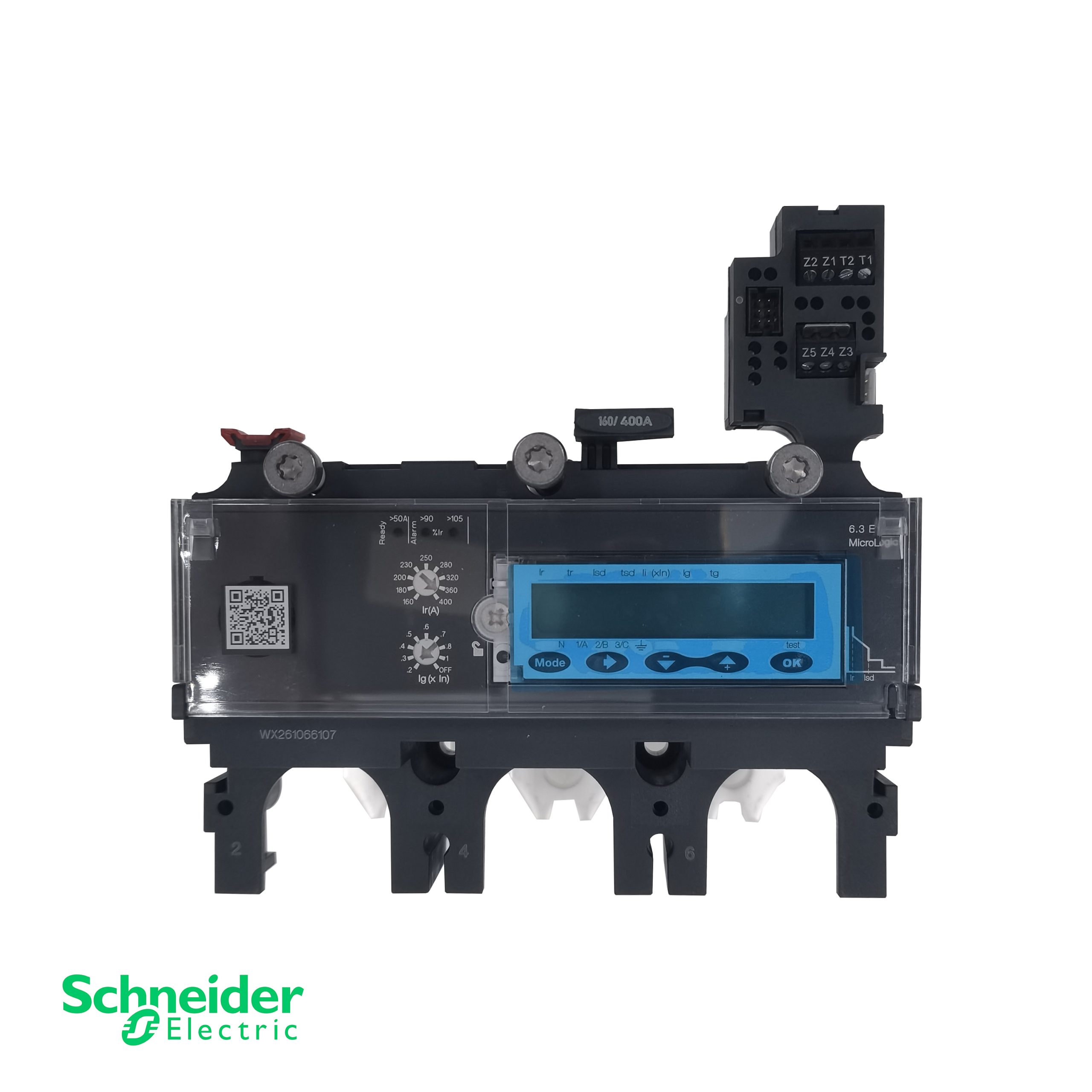

シュナイダーエレクトリック C4036E400 MicroLogic 6.3E トリリップユニット – ComPacT NSX400/630、400A、3極、LSIG保護、エネルギー計測機能付き
Schneider Electric C4036E400 MicroLogic 6.3E Trip Unit – ComPacT NSX400/630, 400A, 3‑Pole, LSIG Protection with Energy Metering - 画像 (2)
Schneider Electric C4036E400 MicroLogic 6.3E Trip Unit – ComPacT NSX400/630, 400A, 3‑Pole, LSIG Protection with Energy Metering - 画像 (3)

シュナイダーエレクトリック C4036E400 MicroLogic 6.3E トリリップユニット – ComPacT NSX400/630、400A、3極、LSIG保護、エネルギー計測機能付き

パラメータ価値
製品タイプ電子トリップユニット
ブランド／シリーズシュナイダーエレクトリック / ComPacT NSX400/630
型番C4036E400
旅行単位名MicroLogic 6.3E
互換性のある回路ブレーカーComPacT NSX400、ComPacT NSX630[reference:15]
極数3極（3P3D）[reference:16]
定格電流（インチ）400A（40℃）[reference:17]
定格動作電圧（Ue）690V AC、50/60Hz[reference:18]
定格絶縁電圧（Ui）800V[reference:19]
定格インパルス耐電圧（Uimp）8kV[参照:20]
保護機能LSIG（長時限、短時限、瞬時、地絡）[reference:21]
長時限保護（L）– Ir調整可能 160～400A（0.4～1 × In）[reference:22]
長時限遅延（tr）調整可能 15～400秒（1.5 × Ir）[reference:23]
短時限保護（S）– Isd調整可能 1.5～10 × Ir[reference:24]
短時限遅延（tsd）調整可能 0～0.4秒[reference:25]
瞬時保護（I）– Ii調整可能 1.5～12 × In[reference:26]
地絡保護（G）– Ig調整可能 0.2～1 × In[reference:27]
サーマルメモリトリップ前およびトリップ後の20分間[reference:28]
表示タイプLCDディスプレイモジュール[reference:29]
測定機能電流、電圧、電力（kW/kVAR/kVA）、エネルギー（kWh/kVARh/kVAh）、電力品質（THD）[reference:30]
取り付けモードDINレールまたは取り付けプレート[reference:31]
カーボンフットプリント91 kg CO₂ eq.（総ライフサイクル）[reference:32][reference:33]
規格と認証IEC 60947、Green Premium（RoHS/REACh準拠）
見積もりを取得

製品説明

シュナイダーエレクトリックのC25F32M220は、ComPacT NSX新世代シリーズ（NSX250Hフレーム）の高性能モールドケース回路遮断器で、要求の厳しい産業用および商業用配電において優れた遮断容量を提供します。415 VACで70 kAの遮断容量を備え、主フィーダー、モータ制御センター、重要負荷において、堅牢な短絡保護、過負荷選択性、および信頼性の高い動作を実現します。コンパクトな設計、電子式または熱磁気式トリップオプション、およびEcoStruxure Powerとの統合により、高性能と接続性を必要とする最新の配電盤に最適です。.

標準機能

  • 過負荷保護：熱磁気トリップユニットが、持続的な過負荷から回路を保護します。

  • 短絡保護：高い遮断容量により、短絡電流を安全に遮断します。

  • 調整可能なトリップ設定：特定の用途のニーズに合わせて保護レベルをカスタマイズできます。

  • 3極設計：三相電源システムにバランスの取れた保護を提供します

  • コンパクトなNSX250フレーム：配電盤やパネルに適した省スペース設計

  • 規格準拠：低電圧回路ブレーカーに関するIEC 60947-2に準拠

  • 柔軟な取り付け方法：固定式と差し込み式の両方の設置方法に対応し、多様な統合が可能

  • 耐久性のある構造：高品質の素材を使用して、長期にわたる産業用途向けに製造されています。

技術仕様



モデル説明現在の評価供給電圧
C25F32D100ComPacT NSX250 MCCB、3極、標準熱磁気保護100A最大690V AC
C25F32D125ComPacT NSX250 MCCB、3極、標準熱磁気保護125A最大690V AC
C25F32D160ComPacT NSX250 MCCB、3極、標準熱磁気保護160 A最大690V AC
C25F32D200ComPacT NSX250 MCCB、3極、標準熱磁気保護200 A最大690V AC
C25F32D225ComPacT NSX250 MCCB、3極、標準熱磁気保護225 A最大690V AC
C25F32D250ComPacT NSX250 MCCB、3極、標準熱磁気保護250A最大690V AC
C25F32D315ComPacT NSX250 MCCB、3極、標準熱磁気保護315 A最大690V AC
C25F32D400ComPacT NSX250 MCCB、3極、標準熱磁気保護400A最大690V AC



シュナイダーエレクトリック C4036E400 MicroLogic 6.3E トリリップユニット – ComPacT NSX400/630、400A、3極、LSIG保護、エネルギー計測機能付き

メーカー: シュナイダーエレクトリック
モデル： C4036E400
タイプ： 電子トリップユニット
シリーズ： ComPacT NSX400/630
トリップユニット名： MicroLogic 6.3E
定格電流: 400A
極数: 3極（3P3D）
保護機能: LSIG（長時限、短時限、瞬時、地絡）
応用： 配電および発電機保護

シュナイダーエレクトリック C4036E400は、ComPacT NSX400およびNSX630成形ケース回路ブレーカー用に設計されたMicroLogic 6.3E電子トリップユニットです[reference:0]。3極保護で400A定格のこのトリップユニットは、包括的なLSIG保護（調整可能な長時限過負荷保護、短時限および瞬時短絡保護、地絡保護）を提供します[reference:1]。エネルギー測定（電流、電圧、電力、エネルギー計測）および保護設定の微調整のための統合LCDディスプレイモジュールを備えています[reference:2][reference:3]。シュナイダーエレクトリックのEcoStruxure Powerアーキテクチャの一部であるMicroLogic 6.3Eは、高度な保護と監視を必要とする標準および特定のアプリケーションに最適な選択肢です[reference:4][reference:5]。.

  • 包括的なLSIG保護: 包括的な回路保護のための調整可能な長時限（L）、短時限（S）、瞬時（I）、および地絡（G）保護を提供します[reference:6]。.

  • 調整可能な保護設定: 過負荷保護は160Aから400A（0.4～1 × In）で調整可能。短時限保護は1.5～10 × Ir。瞬時保護は1.5～12 × In。地絡保護は0.2～1 × In[reference:7][reference:8]。.

  • 統合エネルギー計測: 内蔵LCDディスプレイは、位相ごとおよび合計のリアルタイム電流、電圧、電力（kW/kVAR/kVA）、およびエネルギー（kWh/kVARh/kVAh）測定を提供します[reference:9]。.

  • 電力品質分析: THDu（電圧高調波）、THDv、およびTHDi（電流高調波）、位相不均衡、力率を測定します[reference:10]。.

  • ユーザーフレンドリーなインターフェース: LCDディスプレイにより、保護設定の簡単な微調整とリアルタイム監視が可能です。アラームLEDは過負荷状態を示し、緑色のReady LEDは回路ブレーカーがトリップ準備完了であることを確認します[reference:11]。.

  • EcoStruxure対応: シュナイダーエレクトリックのEcoStruxure Powerアーキテクチャへの統合のために、PowerTag NSXおよびComPacT NSX基本フレームと互換性があります[reference:12]。.

  • 環境持続可能性: グリーンプレミアム製品、ライフサイクル全体での二酸化炭素排出量91kgCO₂換算。包装には少なくとも70%のリサイクル段ボールを使用[reference:13][reference:14]。.
