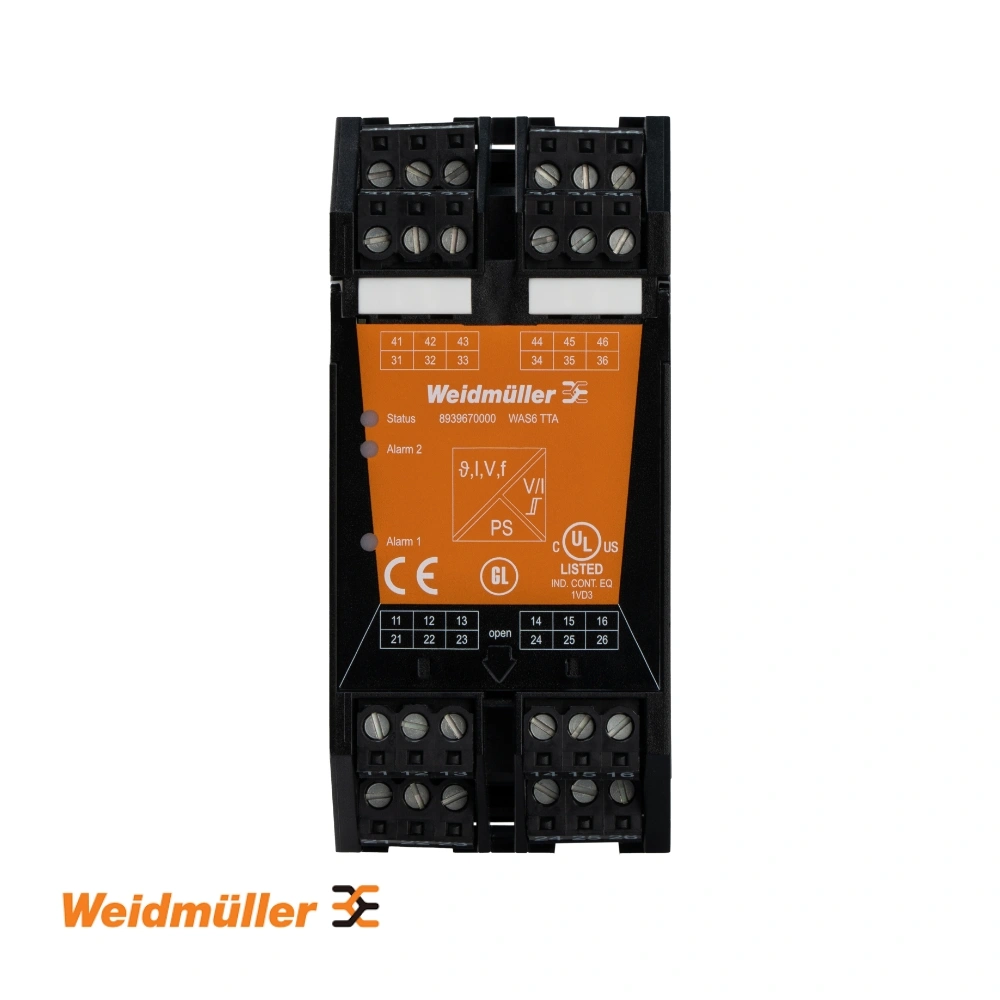

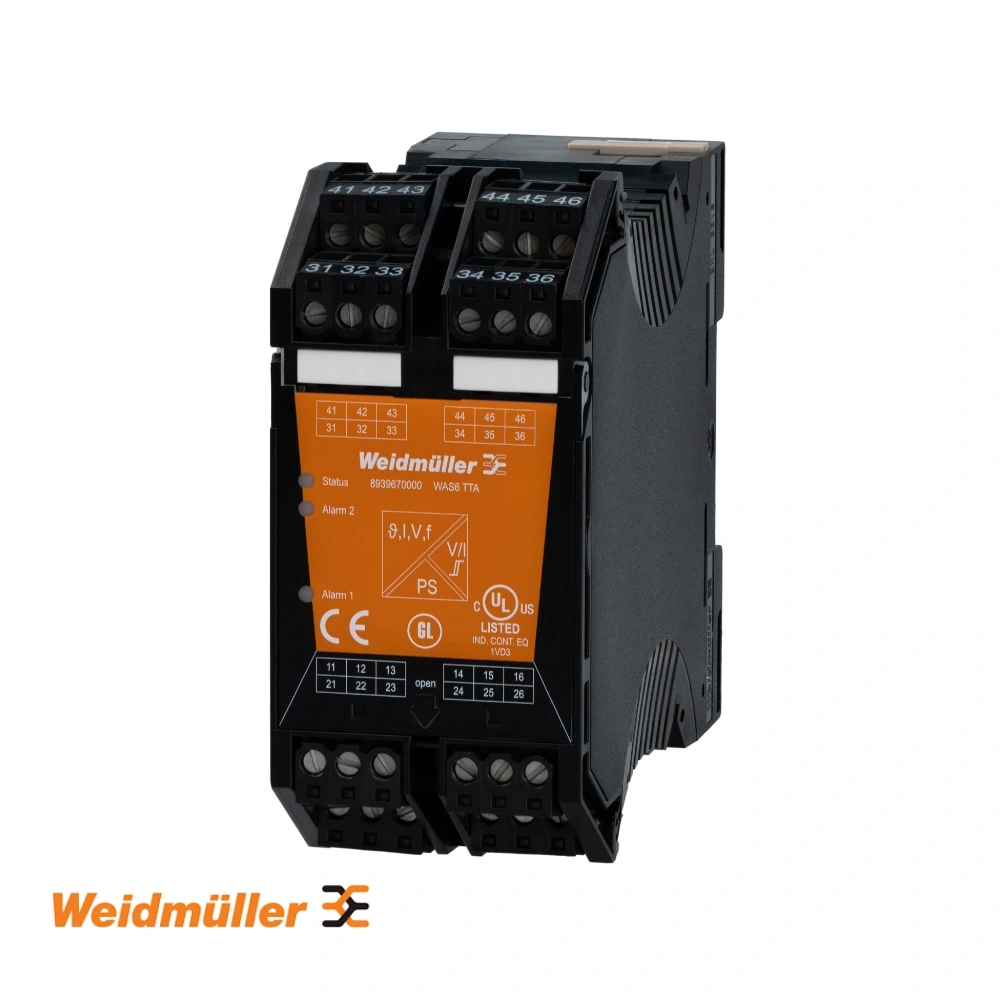

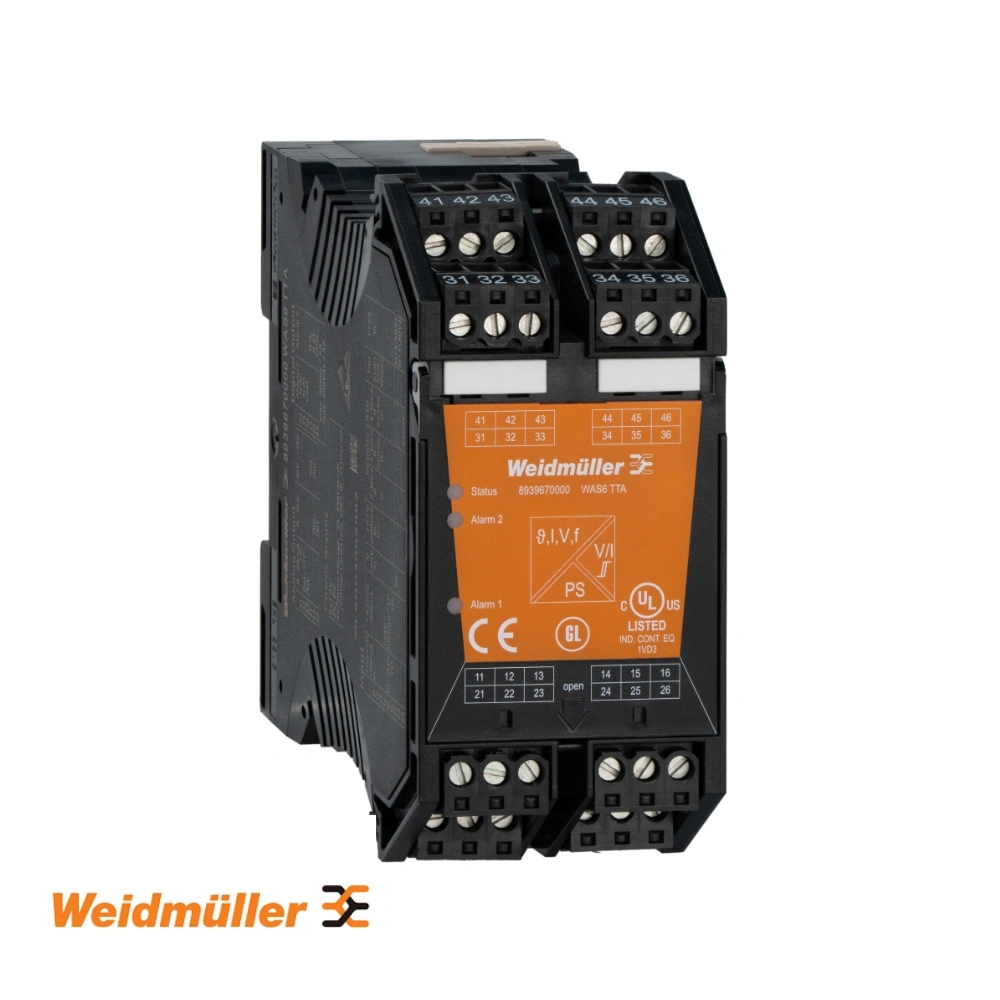

بلوک ترمینال Weidmüller WAS6 TTA
Weidmüller WAS6 TTA Terminal Block - تصویر 2
Weidmüller WAS6 TTA Terminal Block - تصویر 3

بلوک ترمینال Weidmüller WAS6 TTA

سیگنال‌های ورودی: پشتیبانی از سیگنال‌های ورودی یونیورسال شامل سیگنال‌های دما (دماسنج‌های مقاومتی، ترموکوپل‌ها، پتانسیومترها)، فرستنده‌های فرکانس، سیگنال‌های ولتاژ DC و سیگنال‌های جریان.
منبع تغذیه: منبع تغذیه با برد گسترده ۱۸ تا ۲۶۴ ولت AC/DC.
خطی سازی: خطی‌سازی تعریف‌شده توسط کاربر
قابلیت پیکربندی: ورودی‌ها و خروجی‌ها را می‌توان در رایانه شخصی پیکربندی کرد.
خروجی‌های ترکیبی: خروجی ترکیبی آنالوگ و رله را ارائه می‌دهد.
محدوده دمای عملیاتی: -40 درجه سانتیگراد تا +70 درجه سانتیگراد.
محدوده دمای نگهداری: -40 درجه سانتیگراد تا +85 درجه سانتیگراد.

دریافت قیمت

توضیحات محصول

بررسی اجمالی محصول
ترمینال بلوکی Weidmüller WAS6 TTA به گونه‌ای طراحی شده است که اتصالات الکتریکی ایمن و بدون نیاز به ابزار را برای محیط‌های صنعتی دشوار ارائه دهد. این ترمینال با ترکیب طراحی پیشرفته و مهندسی عالی آلمانی، عملکرد کارآمد و بادوام را در طیف وسیعی از کاربردها تضمین می‌کند.

نصب بدون ابزار
مجهز به فناوری پیشرفته‌ی فنری فشاری، که امکان سیم‌کشی سریع و ایمن هادی‌ها تا قطر 6 میلی‌متر مربع را بدون نیاز به ابزار فراهم می‌کند.

مسکن مقاوم
ساخته شده با مواد پلی آمید دارای رتبه UL94 V0، مقاومت بالایی در برابر دماهای شدید، مواد شیمیایی و فشار مکانیکی ارائه می‌دهد.

طراحی شفاف
دید واضحی از وضعیت تماس فراهم می‌کند و نقاط تست اختصاصی را ادغام می‌کند و وظایف بازرسی و نگهداری را ساده می‌کند.

سیستم مدولار انعطاف‌پذیر
دارای معماری قابل اتصال است که از پیکربندی‌های انعطاف‌پذیر مختلف برای برآورده کردن نیازهای مختلف نصب پشتیبانی می‌کند.

عملکرد الکتریکی بالا
دارای جریان ۴۱ آمپر و ولتاژ ۸۰۰ ولت، کاملاً مطابق با استانداردهای بین‌المللی IEC و UL.

کاربردها
ایده‌آل برای استفاده در سیستم‌های اتوماسیون، پروژه‌های انرژی تجدیدپذیر، ماشین‌آلات و سایر بخش‌های صنعتی پرتقاضا.

ویژگی‌های استاندارد

  • ۱. ایزولاسیون سیگنال: ایزولاسیون الکتریکی بین کانال‌های ورودی/خروجی برای جلوگیری از تداخل و محافظت از سیستم‌های کنترل.
  • ۲. تبدیل سیگنال: سیگنال‌های آنالوگ (مثلاً ۴-۲۰ میلی‌آمپر، ۰-۱۰ ولت) یا سیگنال‌های دیجیتال را بین دستگاه‌های میدانی و سیستم‌های کنترل تبدیل می‌کند.
  • ۳. تقویت/تضعیف: سطوح سیگنال را برای مطابقت با نیازهای سیستم تنظیم می‌کند.
  • ۴. تشخیص: نشانگرهای LED یکپارچه برای وضعیت کانال و تشخیص خطا.
  • ۵. سازگاری گسترده: از انواع مختلف حسگر/محرک (RTD، ترموکوپل، رله) و پروتکل‌های ارتباطی پشتیبانی می‌کند.
  • ۶. طراحی مقاوم: نصب روی ریل DIN، مقاومت بالا در برابر نویز، و قابلیت کار در محیط‌های خشن (-۲۵°C تا +۶۰°C).
  • ۷. گواهینامه‌ها: مطابق با استانداردهای صنعتی (مثلاً CE، UL، ATEX برای مدل‌های خاص).

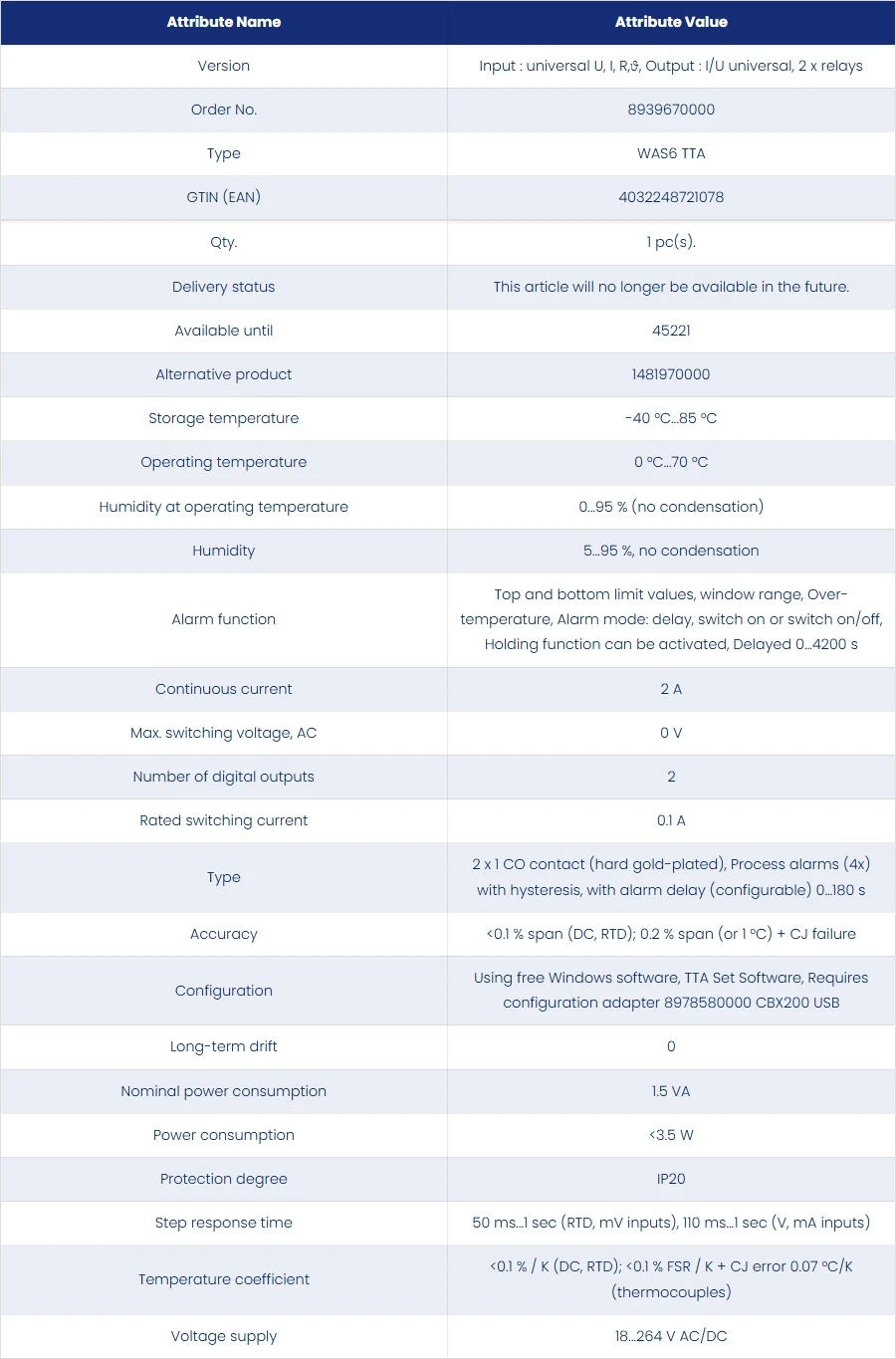

مشخصات فنی

نام ویژگیمقدار ویژگی
نسخهورودی: یونیورسال U، I، R، ϑ، خروجی: یونیورسال I/U، ۲ رله
شماره سفارش8939670000
نوعWAS6 TTA
GTIN (EAN)4032248721078
تعداد۱ عدد
وضعیت تحویلاین مقاله در آینده دیگر در دسترس نخواهد بود.
موجود تا45221
محصول جایگزین1481970000
دمای نگهداری-40 درجه سانتیگراد...85 درجه سانتیگراد
دمای عملیاتی۰ درجه سانتیگراد...۷۰ درجه سانتیگراد
رطوبت در دمای عملیاتی0...95 % (بدون چگالش)
رطوبت۵...۹۵ ۱TP4T، بدون چگالش
عملکرد هشدارمقادیر حد بالا و پایین، محدوده پنجره، دمای بیش از حد، حالت هشدار: تأخیر، روشن یا روشن/خاموش، قابلیت فعال‌سازی عملکرد نگه‌دارنده، تأخیر 0...4200 ثانیه
جریان مداوم۲ الف
حداکثر ولتاژ سوئیچینگ، AC0 ولت
تعداد خروجی‌های دیجیتال2
جریان سوئیچینگ نامی۰.۱ آمپر
نوع۲ عدد کنتاکت CO (روکش طلای سخت)، آلارم‌های فرآیند (۴x) با هیسترزیس، با تأخیر آلارم (قابل تنظیم) ۰…۱۸۰ ثانیه
دقتکمتر از 0.1 % (DC، RTD)؛ 0.2 % (یا 1 درجه سانتیگراد) + خرابی CJ
پیکربندیبا استفاده از نرم‌افزار رایگان ویندوز، نرم‌افزار TTA Set، به آداپتور پیکربندی ۸۹۷۸۵۸۰۰۰ CBX200 USB نیاز دارد
رانش طولانی مدت0
مصرف برق اسمی۱.۵ ولت آمپر
مصرف برقکمتر از 3.5 وات
درجه حفاظتآی پی ۲۰
زمان پاسخ مرحله۵۰ میلی‌ثانیه... ۱ ثانیه (RTD، ورودی‌های میلی‌ولت)، ۱۱۰ میلی‌ثانیه... ۱ ثانیه (ورودی‌های ولت، میلی‌آمپر)
ضریب دما<0.1 % / K (DC، RTD)؛ <0.1 % FSR / K + خطای CJ 0.07 °C/K (ترموکوپل‌ها)
منبع تغذیه ولتاژ۱۸...۲۶۴ ولت متناوب/مستقیم
