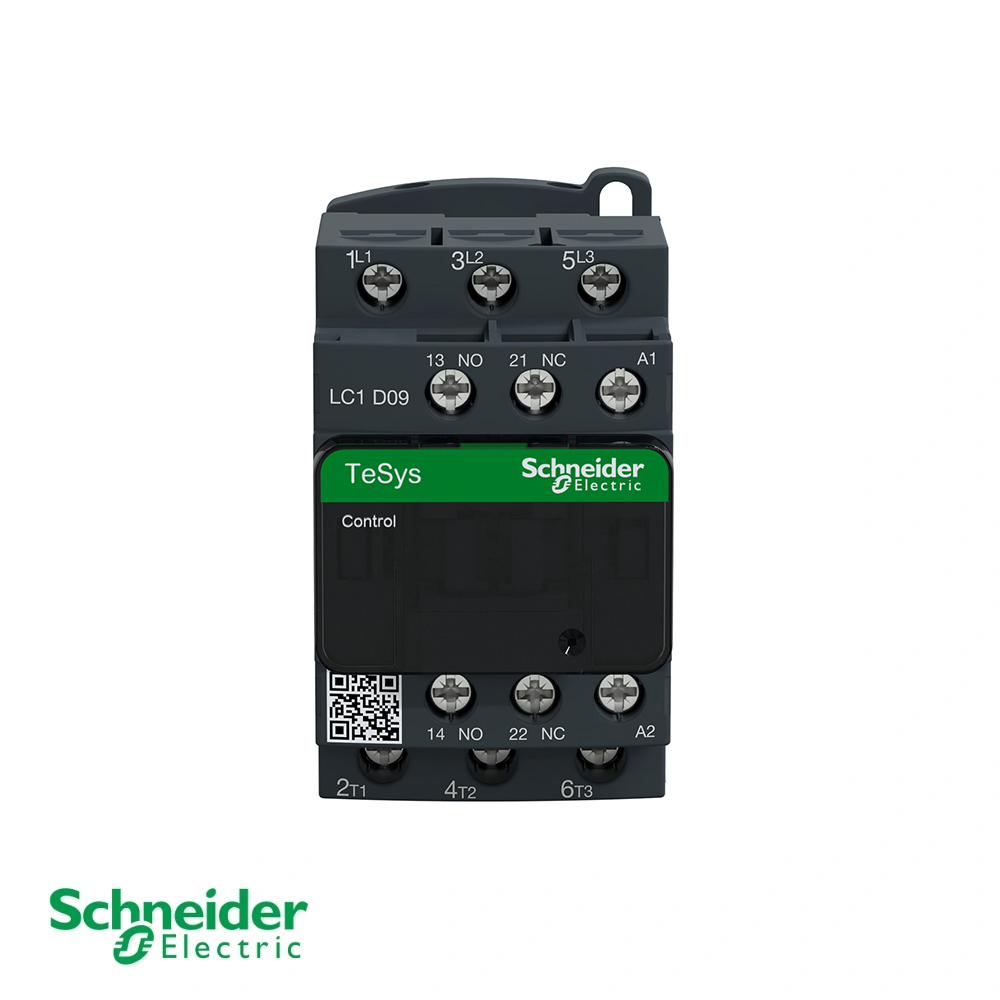

کنتاکتور اشنایدر الکتریک LC1D09F7 TeSys D

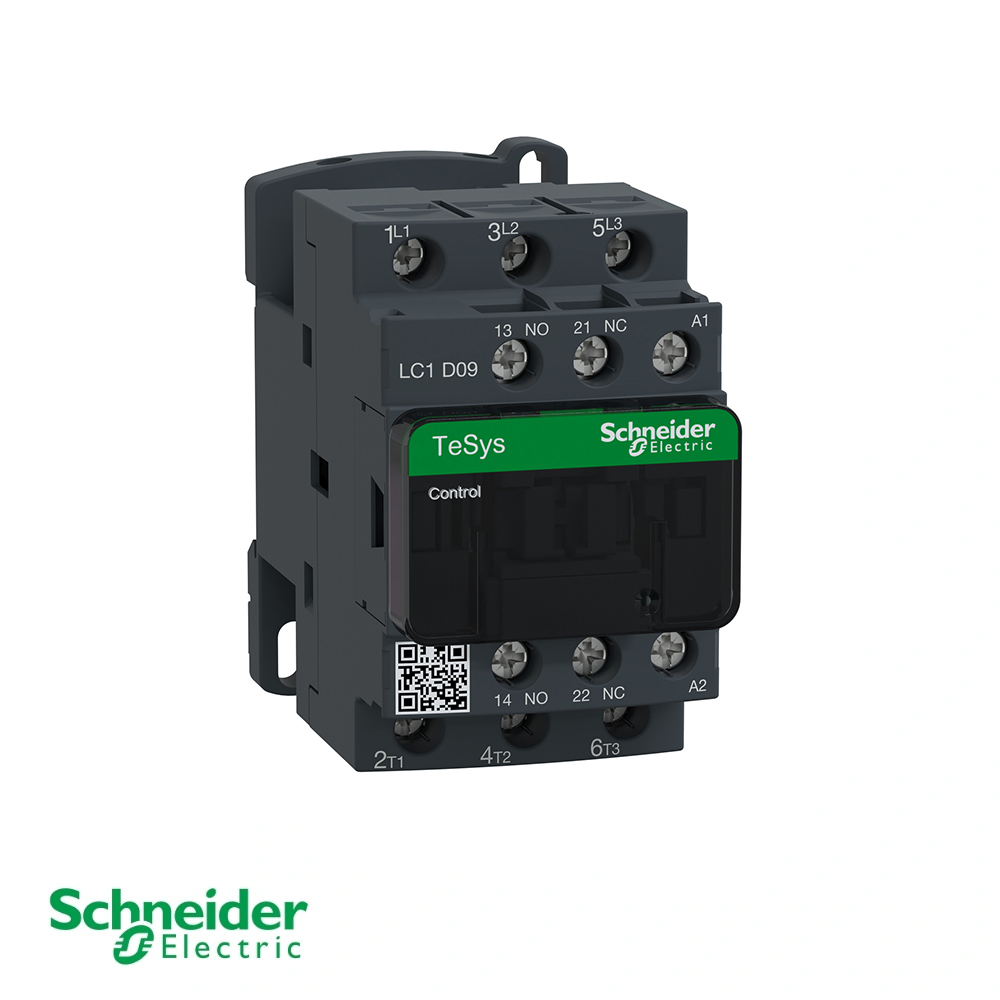

Schneider Electric LC1D09F7 TeSys D Contactor - تصویر 2

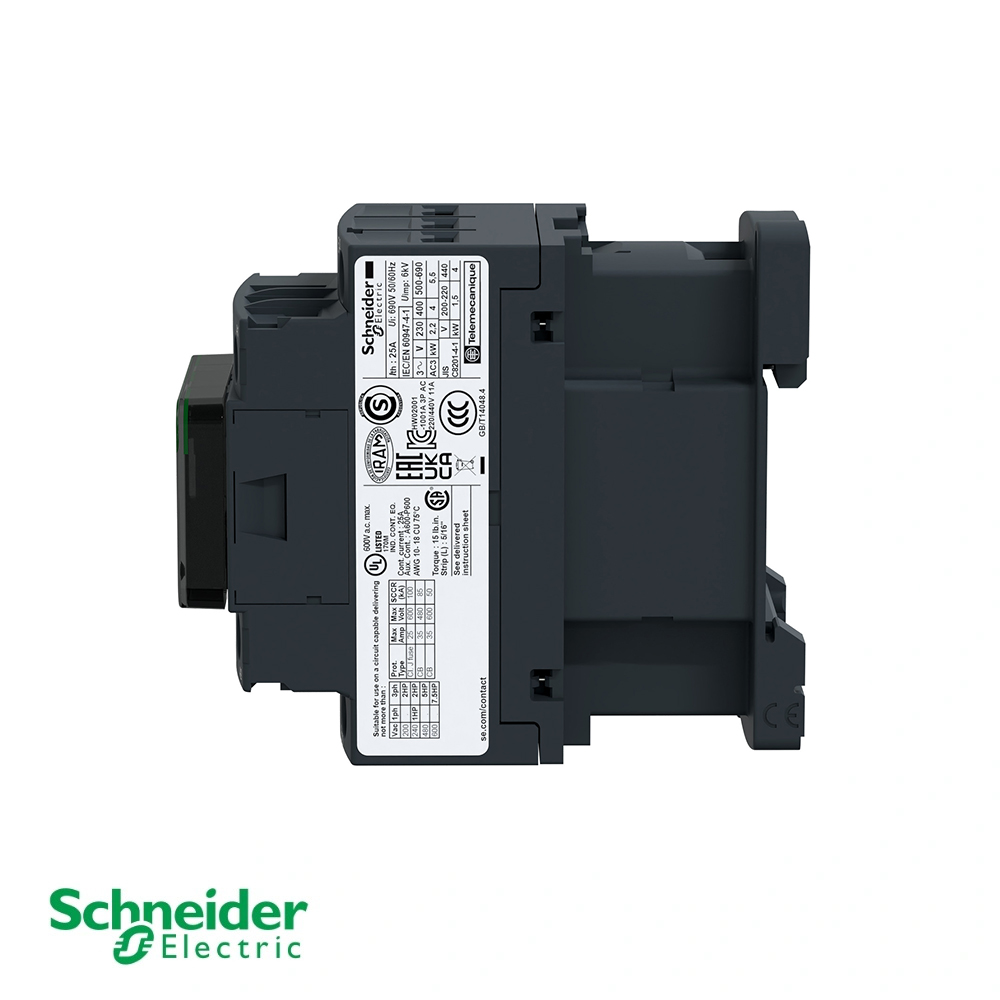

Schneider Electric LC1D09F7 TeSys D Contactor - تصویر 3

کنتاکتور اشنایدر الکتریک LC1D09F7 TeSys D

سازنده: اشنایدر الکتریک
مدل: کنتاکتور TeSys D مدل LC1D09F7
رتبه‌بندی: ۹ آ (AC-۳)، ۲۵ آ (AC-۱)
ولتاژ کویل: ۱۱۵ ولت متناوب ۵۰/۶۰ هرتز
لهستانی‌ها: ۳ عدد کنتاکت برق NO + ۱ عدد کنتاکت کمکی داخلی NO + ۱ کنتاکت NC
کاربرد: کنترل موتور تا ۴ کیلووات / ۴۰۰ ولت (۵ اسب بخار @ ۴۶۰–۴۸۰ ولت) و سوئیچینگ مقاومتی/عمومی

دریافت قیمت

توضیحات محصول

اشنایدر الکتریک LC1D09F7 کنتاکتور 9 آمپری سطح مبتدی از سری افسانه‌ای TeSys D (با بیش از 150 میلیون واحد فروخته شده در سراسر جهان) است که دارای یک سیم‌پیچ 115 ولت AC است که برای مدارهای کنترل آمریکای شمالی و برخی از کشورهای خاص ایده‌آل است. این کنتاکتور فوق‌العاده جمع و جور با عرض تنها 45 میلی‌متر و با فضای نصب یکسان در کل محدوده 9 تا 38 آمپر، شامل کنتاکت‌های کمکی استاندارد 1 NO + 1 NC است. این کنتاکتور، کنتاکتور پیش‌فرض "مورد استفاده" برای موتورهای کوچک، پمپ‌ها، فن‌ها، کنترل روشنایی و سوئیچینگ عمومی در میلیون‌ها نصب در سراسر جهان است و قابلیت اطمینان اثبات شده و ادغام آسان را ارائه می‌دهد.

ویژگی‌های استاندارد

  • توان خروجی عالی ۴ کیلووات / ۵ اسب بخاررایج‌ترین اندازه موتور سه فاز کوچک در سراسر جهان را پوشش می‌دهد - ایده‌آل برای کاربردهای ۳۸۰ تا ۴۸۰ ولت.

  • مسیر ارتقاء بدون نیاز به طراحی مجدد: 100 % قابل تعویض با LC1D12، D18، D25، D32، D38 — با عرض ۴۵ میلی‌متر، مراکز تثبیت و طرح ترمینال یکسان.

  • لوازم جانبی داخلی گنجانده شده است: ۱ NO + ۱ NC یکپارچه — بلوک‌های اضافی برای ۹۵ ۱TP4T از DOL، استارترهای معکوس و ستاره-مثلث را حذف می‌کند.

  • کویل ۱۱۵ ولت AC (F7)استاندارد آمریکای شمالی - جایگزینی مستقیم برای سیستم‌هایی که از ولتاژ کنترل ۱۱۵ ولت استفاده می‌کنند.

  • دسترسی بی‌نظیریکی از پرموجودترین مدل‌های TeSys D در سراسر جهان - که فوراً از طریق توزیع‌کنندگان در سراسر جهان در دسترس است.

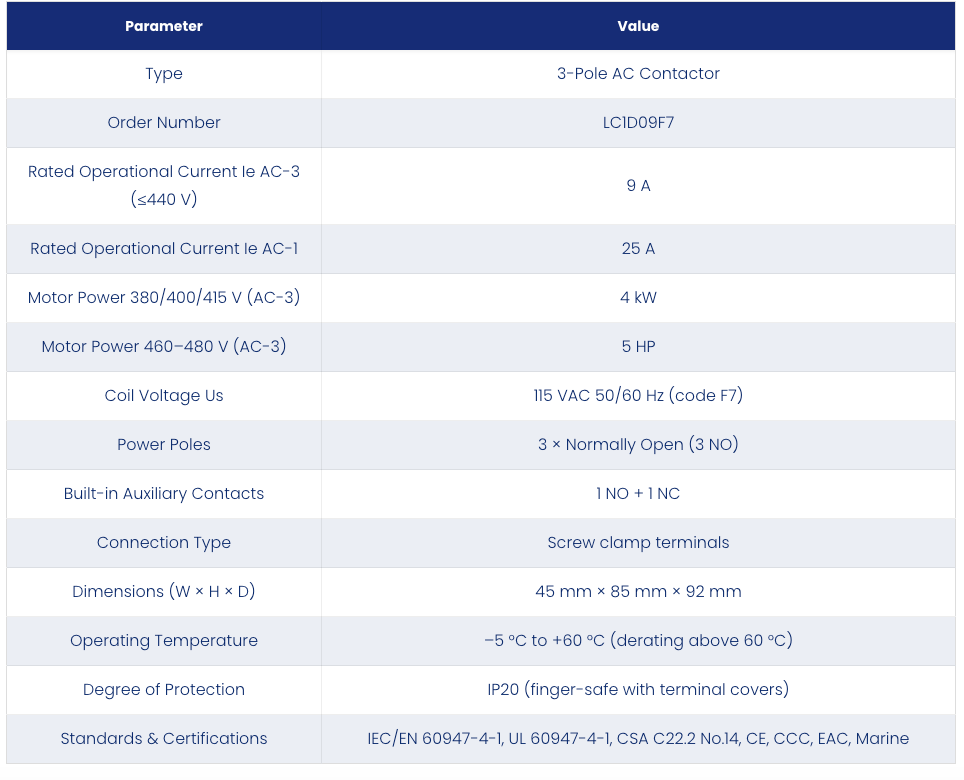

مشخصات فنی

پارامترارزش
نوعکنتاکتور AC سه پل
شماره سفارشLC1D09F7
جریان عملیاتی نامی Ie AC-3 (≤440 ولت)۹ الف
جریان عملیاتی نامی یعنی AC-1۲۵ الف
قدرت موتور ۳۸۰/۴۰۰/۴۱۵ ولت (AC-3)۴ کیلووات
توان موتور ۴۶۰–۴۸۰ ولت (AC-3)۵ اسب بخار
ولتاژ کویل ما۱۱۵ ولت متناوب ۵۰/۶۰ هرتز (کد F7)
تیرهای برق۳ × معمولاً باز (۳ عدد)
مخاطبین کمکی داخلی۱ عدد + ۱ عدد بدون ناخالصی
نوع اتصالپایانه‌های گیره پیچی
ابعاد (عرض × ارتفاع × عمق)۴۵ میلی‌متر × ۸۵ میلی‌متر × ۹۲ میلی‌متر
دمای عملیاتی-5 °C تا +60 °C (کاهش دما بالاتر از 60 °C)
درجه حفاظتIP20 (با پوشش ترمینال، انگشت‌ها آسیب نمی‌بینند)
استانداردها و گواهینامه‌هاIEC/EN 60947-4-1، UL 60947-4-1، CSA C22.2 No.14، CE، CCC، EAC، دریایی
