UL 489 - UL 1077 Karşılaştırması: Hangi Devre Kesici Standardı Panelinize Uygun?

UL 489 ve UL 1077 arasındaki temel fark, her bir cihazın yeteneğidir. Uygun bir UL 489 devre kesici, tali devre koruması sağlayabilir. Tersine, eşleşen akım derecesine ve görünüme sahip olsa bile bir UL 1077 ek koruyucusu, malzeme listesindeki bu korumanın yerini tutamaz.

Bir pano alıcısı için ilk cevaplanması gereken soru basittir: Cihaz ne koruma sağlayacaktır? Fiyatlandırma, boyut veya teslim süresi gibi diğer faktörleri göz önünde bulundurmadan önce bu soruyu yanıtlayın.

Hızlı Cevap

Bir devrenin tali devre koruması gerektirdiği durumlarda bir UL 489 kesici seçin. Ek koruma için, devre tasarımı ve cihazın kabul edilebilirlik koşulları göz önünde bulundurularak koruma ekipmanın içindeyse UL 1077 kullanılabilir. Bu koşullar, bileşenin değerlendirildiği sınırlardır.

Bir yukarı akış ana kesici, tek başına UL 1077'yi her durumda aşağı akışda kabul edilebilir hale getirmemelidir.

UL 489 ve UL 1077 arasındaki fark nedir?

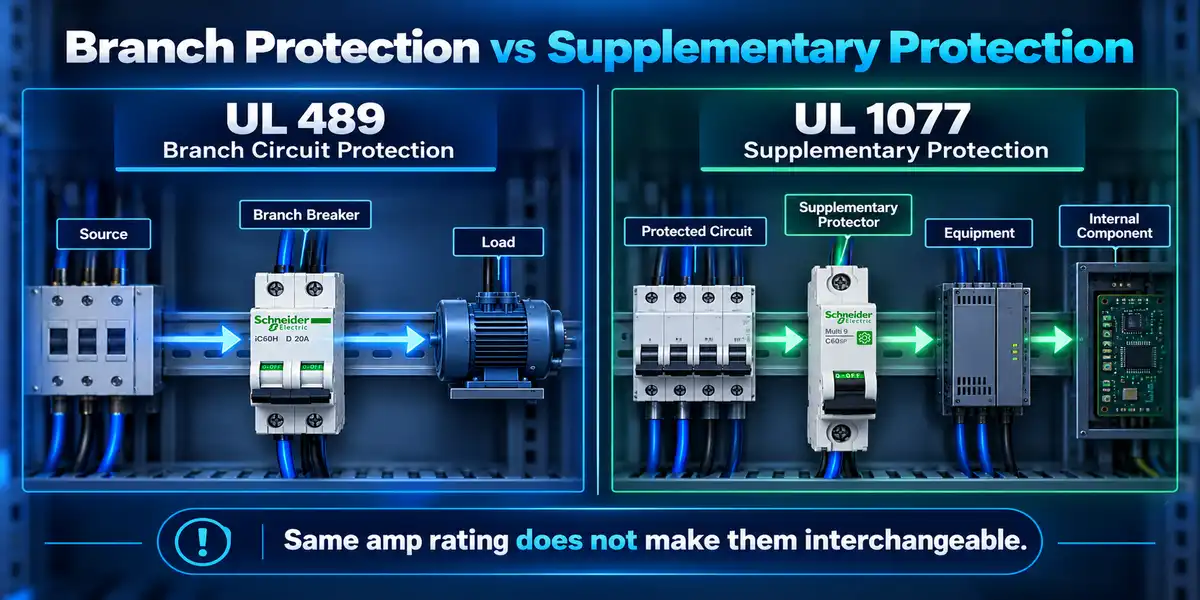

UL 489, tali devre korumasını içeren görevlere sahip devre kesicileri ele alırken, UL 1077 ekipman içindeki ek koruyucularla ilgilidir. Bir tali devre, dağıtım sisteminin son tali aşırı akım koruyucu cihazının aşağı akışında bulunan ve priz veya yükleri besleyen kısmıdır.

Aşırı akım durumu, akımın kabul edilemez olarak belirlenen bir seviyede veya üzerinde olmasıdır. Aşırı yük, bir yük çalışırken gelişebilirken, kısa devre çok daha büyük bir arıza akımı üretebilir. Koruyucu cihaz, devrenin amacına ve elektriksel koşullarına uygun olmalıdır.

Mekanik Ürünler Listeleme ve Tanıma'yı açıklar: benzer test kategorileri zorunlu olarak aynı gereksinimler anlamına gelmez. UL'nin bileşen kılavuzu hem tali devre sigortalarını hem de devre kesicilerini listeler. Bu nedenle uygun bir sigorta düzenlemesi gerekli tali korumayı sağlayabilir; başka bir kesici olmak zorunda değildir.

Birini incelerken devre kesici serisi, aile adını bir başlangıç noktası olarak kabul edin. Parça numarası ve beraberindeki belgeler ne belirtebileceğinizi açıklar.

Panonuzdaki her devreye hangi standart uyar?

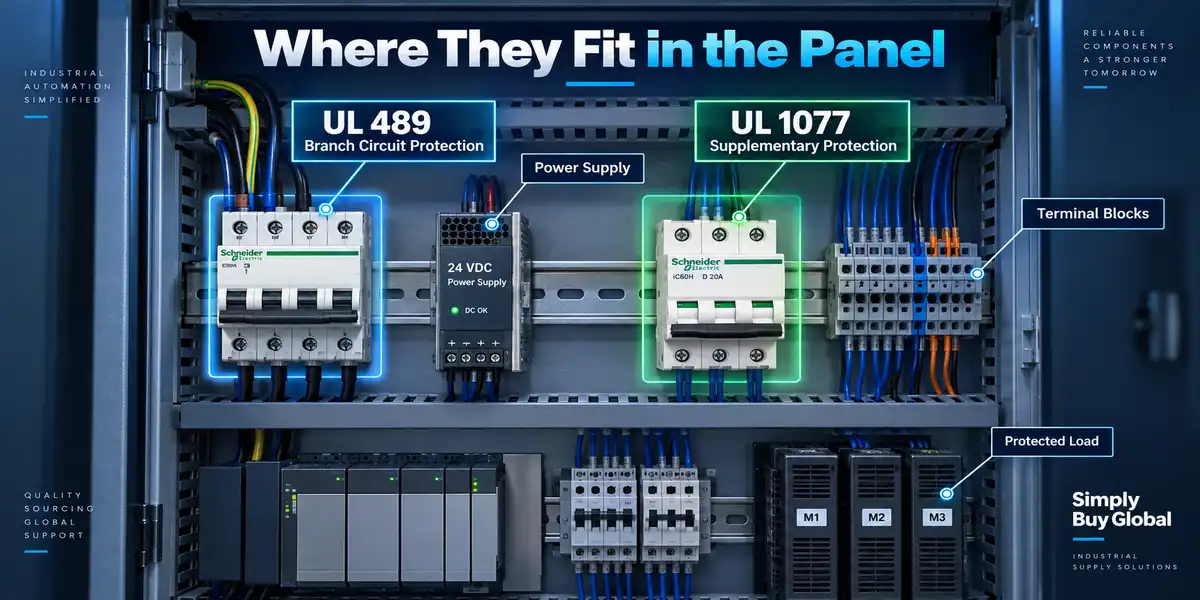

Cihazın bir kabin içindeki konumuna göre değil, devrenin koruma gereksinimine göre seçin. Aynı pano hem UL 489 kesicileri hem de UL 1077 ek koruyucuları içerebilir.

UL 1077'nin makul bir uygulaması, dahili bir kontrol bileşeni için küçük bir koruyucu olabilir. Ancak bu, güç kaynağının girişi için ne kadar koruma gerektiğini belirlemez. Güç kaynağının girişi ve çıkışı farklı devrelerdir ve ayrı değerlendirme gerektirir.

UL'nin yayınladığı 2022 ek koruyucu kılavuzu, izole ikincil devreleri diğer kontrol devrelerinden ayırır. Ayrıca terminal uygunluğunu ve elektriksel derecelendirmeleri de ele alır. “Sadece bir kontrol devresi” ikameyi onaylamak için yeterli bilgi değildir.

Karışık bir malzeme listesi veya BOM'unuz varsa, önerilen parça numaralarını ve devre rollerini gönderin eşdeğer değiştirmelerini istemeden önce ilk adım olarak bir spesifikasyon kontrolü için Simply Buy'ye.

UL numarasının ötesinde ne kontrol etmelisiniz?

Modele başlayın. Ardından, elektriksel derecelendirmelerini, kurulum gereksinimlerini ve panonun arıza akımı derecelendirmesi üzerindeki potansiyel etkisini kontrol edin. Doğru standart ilk filtredir.

Voltajı, akımı ve açma özelliklerini eşleştirin

Gerçek şebeke voltajını belirleyin ve alternatif akım (AC) veya doğru akım (DC) olup olmadığını ve kutup konfigürasyonunu belirleyin. Bu konfigürasyon için üreticinin derecelendirmesini uygulayın. Farklı bir voltaj veya model için belirtilen bir derecelendirmeyi ikame etmeyin.

Anma akımını ve cihazın zamanla akıma tepkisini açıklayan açma eğrisini kontrol edin. Kalkış akımı normal çalışma akımından farklı olabilir. İstenmeyen açmaları önlemek için eğriyi değiştirmek bir koruma incelemesi gerektirir.

Ayrıca terminalleri, izin verilen kablo boyutlarını, montajı ve aksesuarları karşılaştırın. Bu ayrıntılar, alıcı farklı bir yerden ikame ararken önemlidir.

Cihazın kA derecesini panelin SCCR'sinden ayırt edin

Bir kilampere (kA) 1.000 amperdir. Kısa devre rakamı, normal yük akımını değil, arıza koşullarını açıklar. Voltaj, standart ve gerekli herhangi bir yukarı akış koruması ile birlikte okuyun.

Örneğin, Schneider Electric, Multi9 C60SP'yi UL 1077'ye göre tamamlayıcı bir koruyucu olarak M9F21105'e sahiptir ve 10kA UL 1077 derecesine sahiptir. Bu, onu bir UL 489 Dal devresi kesicisi değil, tamamlayıcı bir koruyucu yapar ve bu nedenle, tam veri incelenmeden tüm voltaj konfigürasyonları için geçerli olduğu varsayılamaz.

Panelin kısa devre akımı derecesi (SCCR), grubun başka bir değerlendirmesidir. UL, daha yüksek kombinasyon derecelerinin, geçerli koşullar altında birleştirilen belirli bileşenlerden kaynaklandığını açıklar.

Bir projenin spesifikasyonları 20 kA'lık bir panel SCCR'si içeriyorsa, 20 kA'nın üzerinde derecelendirilmiş bir ana kesiciyi belirlemek, bir panel grubunun projenin spesifikasyonlarını karşıladığını doğrulamak için yeterli değildir. Diğer güç devresi bileşenleri, derecelendirilmiş SCCR'leri ve izin verilen herhangi bir kombinasyon hala değerlendirilmelidir.

Tam kesici modeli nasıl doğrulanır?

Schneider Multi 9 Minyatür Devre Kesici

Marka: Schneider Electric
Seri: Çoklu 9
Ürün Tipi: Minyatür Devre Kesici
Başvuru: Endüstriyel elektrik koruması

Ürünü Görüntüle

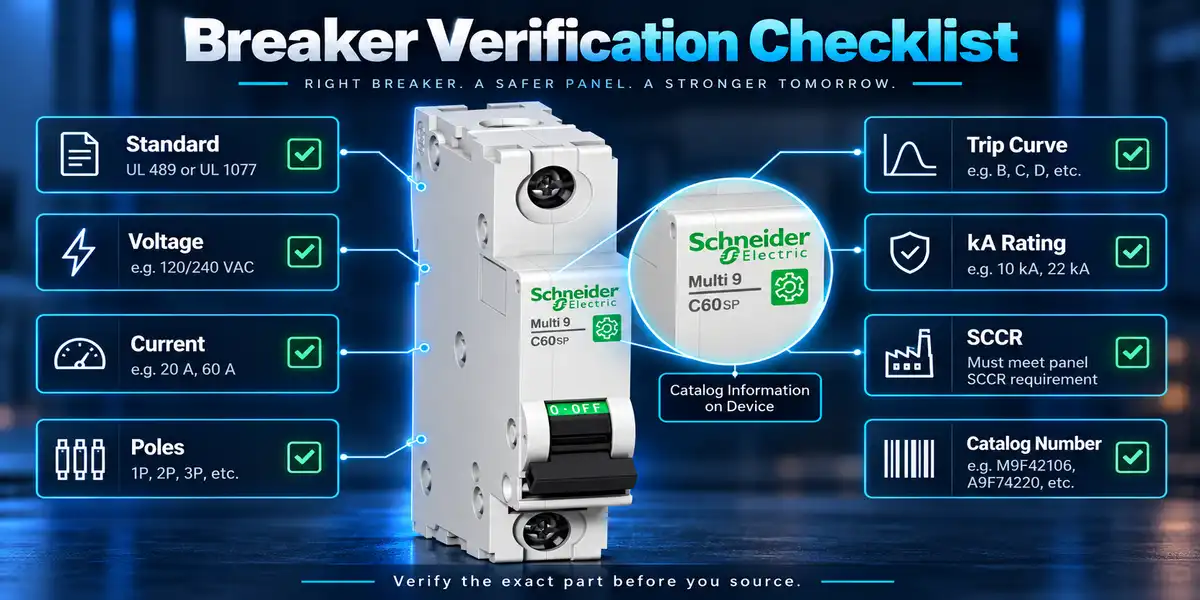

Tam katalog numarasını kesici üreticisinin belgeleri ve sertifikasyon otoritesi bilgileriyle doğrulayın. Sadece seriyi (örneğin Multi9 veya FAZ) bilmek yeterli değildir.

C60SP, UL 1077 tamamlayıcı bir koruyucudur. C60BP ve C60BPR, dal koruması için uygun UL 489 devre kesicilerdir. BP ve BPR serileri ayrıca farklı terminal konfigürasyonlarına sahiptir.

Üzerinde Simply Buy Multi9 sorgulama sayfası, ihtiyacınız olan sürümü açıklayın ve tam referansı belirtin. Genel bir Multi9 sayfası, ailedeki her ürünün aynı sertifikaya sahip olduğunu kanıtlamaz.

Eaton FAZ-NA serisi dal koruyucuları UL 489 uyumludur, FAZ serisi koruyucuları ise UL 1077 uyumludur. Bir Eaton FAZ teklifinde, standart belirtilmeli ve tam sunulan parça numarası verilmelidir.

Daha büyük kalıplanmış gövdeli kesiciler için, bir PowerPacT H-Frame teklifi de proje voltajındaki gerekli UL standardını belirtmelidir. Geniş bir kesme kapasitesi yelpazesine sahip bir ürün sayfası, tam model verilerinin yerine geçmez.

Bir teklif kabul edilmeden önce, etiket, katalog referansı ve mevcut sertifikasyon belgelerinin karşılaştırılması tamamlanmalıdır. Sunulan modeli hangi belgelerin destekleyeceğini ve hangi kullanım koşullarının geçerli olduğunu sorun.

Paketleme görüntüleri tutarsızlıkları belirlemeye yardımcı olabilir, ancak orijinalliği veya uygunluğu sağlamazlar.

Teklif talebinizle birlikte ne göndermelisiniz?

Bir teklif talebi (RFQ), parçayı ve uygulamasını değerlendirmek için yeterli ayrıntı sağlamalıdır. Sadece “20 A UL kesici” demek çok fazla seçenek bırakır.

Bir RFQ, Model Numarası, Miktar, Standartlar, teslimat konumu ve hedef pazar gibi kapsamlı ayrıntılar içermelidir. Voltaj, AC veya DC, Kutuplu, Açma Eğrisi, Devredeki Rol ve proje Arıza Akımı ve SCCR gibi ek ayrıntılar da dahil edilmelidir.

İkame için, mevcut veri sayfasını ilgili panel çizimiyle birlikte ekleyin. Terminaller, bara veya panel aksesuarları için herhangi bir sınırlamayı not edin. Tedarikçinin ikame edilen veri/öğedeki kısıtlamaları ve farklılıkları belirtmesi gerektiğini belirtin.

Sunulan öğeler için mevcut sertifikasyon ve izlenebilirlik belgelerini isteyin. Gerçek miktar için stok, teslim süresi ve teslimat şartlarını onaylayın. Teslim Edilmiş Gümrük Vergisi Ödenmiş (DDP) gerekiyorsa, hedefinize uygun olup olmadığını ve teklif edilen kapsamın neleri içerdiğini sorun.

Simply Buy, çok markalı bir distribütör ve tedarik zinciri entegratörü olarak işlev görür. Bir kaynak kontrolü, sunulan parçaları ve belgeleri karşılaştırmaya yardımcı olabilir. Nihai uygulama kabulü, sorumlu panel tasarımcısının ve onay sürecinin sorumluluğundadır.
