Қалай шектеу қосқышын сымдау: NO/NC сымдау диаграммалары түсіндірілді

Жылдам жауап: ЖОҚ vs NC шектеу қосқышын сымдау

Шектеу қосқышы тізбектің ашылуын немесе жабылуын басқару үшін ЖОҚ немесе NC контактілерін пайдаланады. Сымның үзілуі тізбекті ашатындықтан, NC сымдау әдетте қауіпсіздік үшін қолданылады. Simply Buy өнеркәсіптік шектеу қосқыштарын, Omron және Telemecanique модельдерін қоса алғанда, жылдам баға ұсынысымен және кең автоматтандыру инвентарымен жеткізеді.

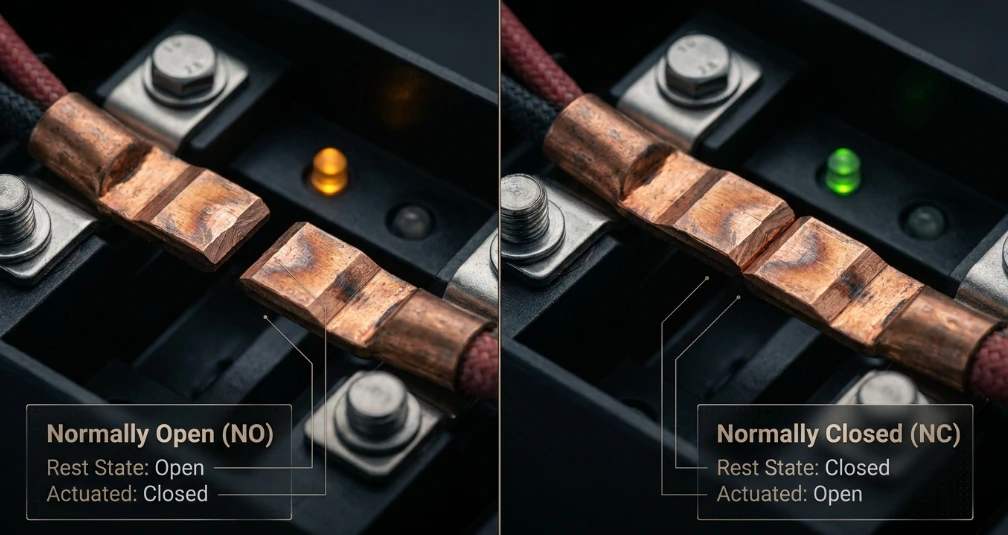

ЖОҚ және NC шектеу қосқышында нені білдіреді?

ЖОҚ - қалыпты ашық дегенді білдіреді. Контакт тыныштық күйінде ашық қалады және нысан келгенде жабылады.

NC - қалыпты жабық дегенді білдіреді. Контакт тыныштық күйінде жабық қалады және нысан келгенде ашылады.

Бұл мақалада сіз Omron және Telemecanique сияқты брендтердің мысалдарын пайдаланып, екі түрін де қалай сымдау керектігін білесіз. Сондай-ақ, NC контактілерінің қауіпсіздік тізбектері үшін стандартты екенін білесіз.

Әрбір шектеу қосқышының сымдау диаграммасы сол ЖОҚ немесе NC шешімімен басталады. Ол қағазда кішкентай көрінеді, бірақ ол ақаудың желіде қалай көрінетінін өзгертеді.

Бұл таңдауға ұқсас қысым қосқышы және қысым сенсоры. Екі шешім де ақаудың бинарлы немесе үздіксіз ретінде оқылатынын өзгертеді.

Екі сымды шектеу қосқышын қалай сымдауға болады?

Негізгі екі сымды қосылым

Көптеген өнеркәсіптік шектеу қосқыштары жалпы терминалды шығарады. Оларда сондай-ақ ЖОҚ және/ немесе NC терминалының біреуі немесе екеуі де бар.

Omron D4N сериясы және Telemecanique XCKJ сериясы әлемдегі панельдерді құрастыруда қолданылатын жалпы мысалдар болып табылады.

Қарапайым тізбек үшін бір сым жеткізуден таңдалған контакт арқылы өтеді. Қайтар сым жүктемеге немесе PLC кірісіне қайта оралады.

Шектеу қосқышының негізгі сымдау диаграммасы қажетті басқару логикасына байланысты жалпы терминалдың ЖОҚ немесе NC терминалына қосылғанын көрсетеді.

Кейбір шектеу қосқыштары бірдей корпуста ЖОҚ және NC контактілерін ұсынады. Екеуін де сымдау бір қосқышты бірден екі бөлек тізбекті қоректендіруге мүмкіндік береді.

Екі сымды және үш сымды қосқыштар

Негізгі механикалық шектеу қосқышы қарапайым екі сымды құрғақ контакт ретінде жұмыс істейді. Ол жұмыс істеу үшін өзінің қуатын қажет етпейді.

Кірістірілген жарықдиодты немесе қатты күйлі шығыстары бар қосқыштар, мысалы, Omron D4B сериясы, көбінесе қуат үшін үшінші сымды қажет етеді. Екі сымды қосылым жұмыс істейтінін болжамас бұрын деректер парағын тексеріңіз.

PLC сандық кірісіне сымдау

PLC сандық кірісі үшін қосқыш кіріс терминалы мен жалпы немесе 24В рельсі арасында сымдалады. Бұл PLC картасының көзін немесе шөгуін тасымалдайтынына байланысты.

Сорсинг кірістері қосқышқа 24В шығарады және сигнал сымына ток ағып келуін күтеді. Шөгу кірістері керісінше жұмыс істейді, қосқыштың сигналды төмендетуін күтеді.

Бұл полярлықты кері бұру - бірінші орнату кезінде шектеу қосқышын сымдаудың ең көп таралған қателерінің бірі.

ЖОҚ және NC сымдау арасындағы айырмашылық қандай?

Неліктен қауіпсіздік тізбектерінде NC контактілері қажет?

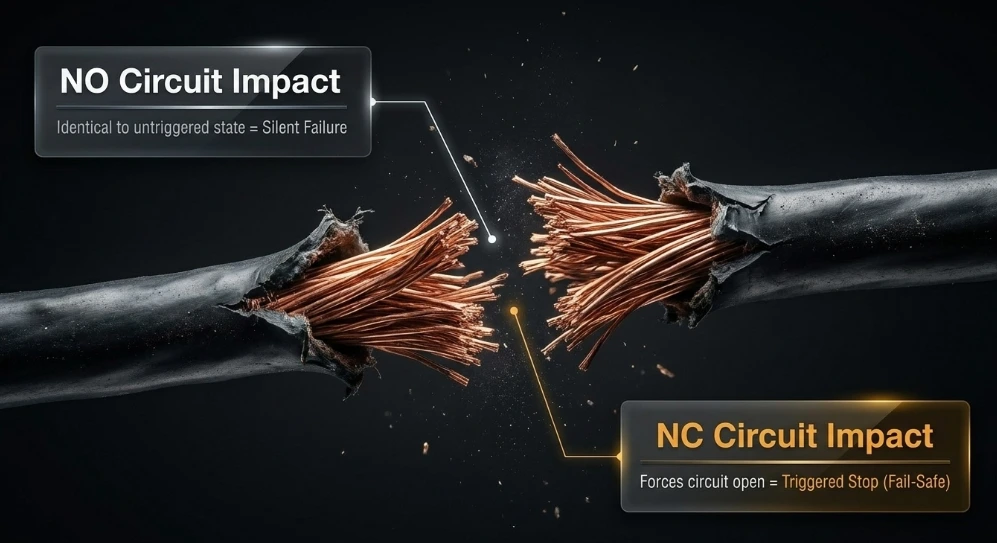

Сымның үзілуі кезіндегі қауіпсіздік мінез-құлқы

Қауіпсіздік инженерлері әдетте ақаудың алдын алуға байланысты кез келген нәрсе үшін NC контактілерін қалайды. Сымның үзілуі немесе ажыратылуы іске қосылған тоқтау сияқты әрекет етеді.

Бұл қауіпсіздік мінез-құлқы сым-брейк дабылдарын мүмкін етеді.

Неліктен ЖОҚ контактілері мұнда жеткіліксіз?

ЖОҚ контактісі бұл кепілдікті ұсына алмайды. Ажыратылған ЖОҚ тізбегі іске қосылмаған қосқышқа ұқсас көрінеді.

Сымдау ақауы қосқыш қажет болғанша байқалмай қалуы мүмкін.

Практикалық мысал: Конвейер қорғанысын бекіту

Конвейердің қорғаныс есігіндегі Telemecanique XCKM сериялы сияқты NC шекті қосқышы екі арналы қауіпсіздік релесінің тізбегіне қосылады. Кесіртке зақымдаған кабель немесе бос қосқыш тоқтауды бірден іске қосады.

Техник келесі тексеру кезінде қорғаудың үнсіз алшақтығын таппай, қатені бірден көреді.

Шектеу қосқышын сымдаудың ең көп таралған қателері қандай?

● Орнату кезінде ЖӘНЕ және NC терминалдарын ауыстыру, бұл логиканы үнсіз түрде инверттейді.

● PLC кіріс карталарының көзін немесе шөгіндісін дұрыс емес сымдармен қосу, бұл кірісті жоғары немесе төмен күйде қалдырады.

● Пайдаланылмаған терминалды тоқтатудың орнына бос қалдыру, бұл үзік-үзік сигналды жасайды.

● Тым кішкентай немесе зақымдалған кабель жолдары кернеудің төмендеуіне әкеледі, бұл жалған триггер ретінде оқылады.

Далалық пайдалануға арналған берік шектеу қосқыштарын қайдан сатып алуға болады?

Omron және Telemecanique компанияларының өрісті төзімді шекті қосқыштары қайта-қайта іске қосуға төтеп береді. Олар сондай-ақ діріл мен өнеркәсіптік ластануға төзімді.

Бұл қосқыш машинаның қорғанысының ішіне немесе конвейердің жақтауына жасырылған кезде маңызды, мұнда ауыстыру жұмыс істемей қалуды білдіреді.

Simply Buy Omron D4N және D4B сериялары мен Telemecanique XCKJ, XCKP және XCKM сериялары сияқты шекті қосқыштардың ассортиментін сақтайды.

Simply Buy шекті қосқыштар мен айналасындағы реле мен сенсор жабдықтарының ассортиментін сақтайды. Бұл кіреді SICK фотоэлектрлік және жақындық сенсорларышекті қосқыш жете алмайтын анықтау нүктелері үшін.

Баға ұсынысын қолдау тапсырыс жөнелтілгенге дейін конфигурацияны қолдануға сәйкестендіруге көмектеседі.

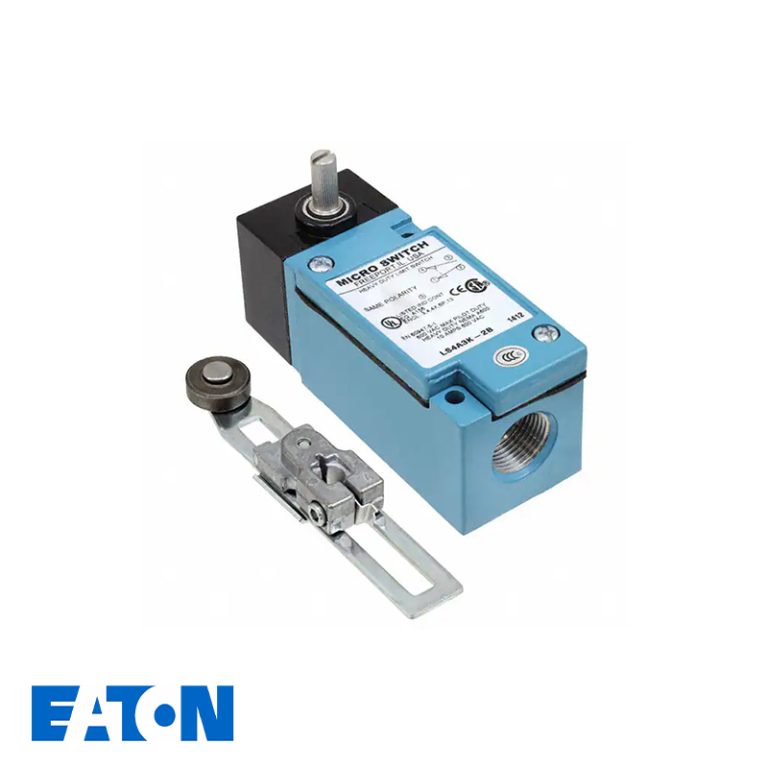

Eaton LS сериялы шекті қосқыштар

ӨндірушіИтон
Модель: LS сериялы шекті қосқыш
Номиналды кернеу: 240В дейін АС / 24В DC
Номиналды ток: 6А дейін

Өнімді қарау

Жиі қойылатын сұрақтар

Қауіпсіздік қолданбалары үшін әрқашан NC контактілерін қолдануым керек пе?

Төтенше тоқтату тізбектері мен қорғаныс құлыптары үшін, иә. Сынық сым немесе бос қосылым болған кезде қауіпсіз болатындықтан, NC сымдары стандартты болып табылады.

Бір шекті қосқыш бір уақытта ЖӘНЕ және NC сигналдарын бере ала ма?

Көптеген өнеркәсіптік шекті қосқыштарда бөлек терминалдарда екі контакт бар. Бір қосқыш бір уақытта басқару сигналын және қауіпсіздік сигналын бере алады.

Шекті қосқыштың үзік-үзік көрсетілуіне не себеп болады?

Бос терминалдар, тозған іске қосқыш механизмі немесе корпустың ішіндегі ластану - үзік-үзік сигналдың ең көп таралған себептері.

Simply Buy панельдерді құруға арналған шекті қосқыштарды сақтай ма?

Иә. Simply Buy шекті қосқыштарды бірге сақтайды релелер, сенсорлар және басқару компоненттері, толық панельдерді құруға арналған жылдам баға ұсынысымен.
